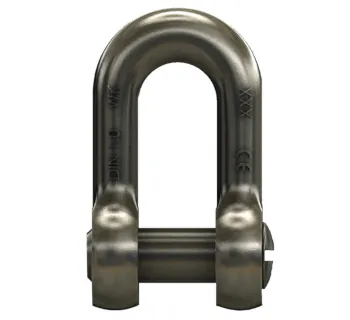

Kleinsorge Schäkel mit Schlitzbolzen, Form B

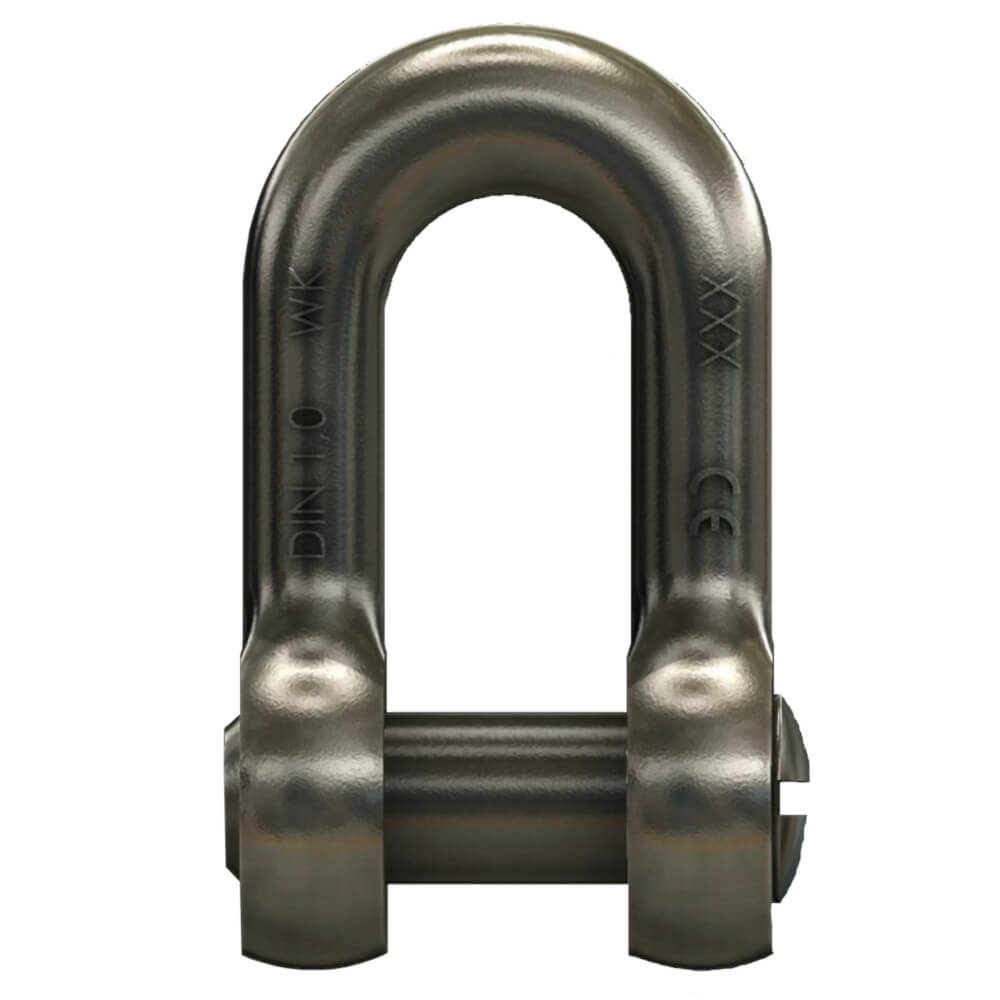

Der Kleinsorge Schäkel mit Schlitzbolzen, Form B ist ein gerader Schäkel (U-Form) zur sicheren Verbindung von Anschlagmitteln, Haken und Bauteilen im Hebe- und Transportbereich. Der Schlitzbolzen (Bolzen mit Schlitz) ermöglicht eine schnelle Montage und Demontage – besonders praktisch, wenn Verbindungen regelmäßig gelöst werden müssen. Im TOMANRO-Sortiment ist die Ausführung für WLL 0.4–3.0 t verfügbar und eignet sich damit für viele typische Anwendungen in Werkstatt, Montage und Industrie.

Einsatzbereiche

Der Schäkel wird eingesetzt, wenn eine lösbare Verbindung zwischen Anschlagpunkt und Anschlagmittel benötigt wird und eine eindeutige Tragfähigkeitszuordnung (WLL) wichtig ist.

• Montage & Instandhaltung: schnelles Ein- und Aushängen von Anschlagmitteln an Maschinen/Trägern
• Werkstatt & Fertigung: Verbindungen an Traversen, Kettengehängen, Hebeösen
• Transport & Logistik: temporäre Anschlagpunkte an Bauteilen und Ladungsträgern
• Allgemeine Industrie: überall dort, wo Verbindungen häufig gelöst und wieder gesetzt werden

Unterschiede der Varianten

Die Varianten unterscheiden sich vor allem durch die Tragfähigkeit (WLL) und die zugehörige Nenngröße. Für den Anwender ist entscheidend, dass WLL, passender Bolzen und die Aufnahme am Anschlagpunkt (z. B. Öse/Haken) zusammenpassen.

Häufige Fehler (und wie man sie vermeidet)

• Falsche Belastungsrichtung: Schäkel wird seitlich (Querzug) belastet → Last möglichst axial einleiten und Schiefzug vermeiden.
• Bolzen nicht korrekt angezogen/gesichert: Bolzen kann sich lösen → Bolzen vollständig einsetzen, korrekt anziehen und regelmäßige Sichtkontrolle einplanen.
• WLL verwechselt: falsche Größe im Betrieb verwendet → nur gekennzeichnete Anschlagmittel nutzen und WLL vor Einsatz prüfen.
• Verschleiß ignoriert: Deformationen, Kerben oder Korrosionsschäden → konsequente Kontrolle auf Ablegereife und beschädigte Teile sofort ersetzen.

Sicherheitsaspekte & Normen

Diese Ausführung wird als Schäkel ähnlich DIN 82101, Form B geführt. Für sicherheitsrelevante Hebeanwendungen ist entscheidend, dass nur gekennzeichnete, geeignete Anschlagmittel verwendet werden und der Zustand vor Gebrauch überprüft wird; beschädigte Anschlagmittel können erhebliche Risiken verursachen. Die CE-Kennzeichnung ist im Kontext der EU-Konformität (z. B. bei Maschinen/auswechselbarer Ausrüstung) grundsätzlich ein zentrales Merkmal.

• Keine Seitenlast und kein Schrägzug – Schäkel möglichst in Achsrichtung belasten
• Keine Überlast – WLL ist verbindlich; dynamische Stöße berücksichtigen
• Kontrolle vor Gebrauch und wiederkehrende Prüfung durch befähigte Personen sicherstellen
• Beschädigte Teile ersetzen – nicht richten, nicht „weiterverwenden“

Passende Artikel & sinnvolle Ergänzungen (möglichst Kleinsorge)

Der Schäkel ist meist Teil einer Anschlagkette oder verbindet Anschlagpunkte mit Haken/Ösen. Je nach Anwendung passen insbesondere weitere Schäkelbauformen (für andere Geometrien) sowie Anschlagketten als Komplettlösung.

• Kleinsorge Schäkel geschweift – wenn mehr Platz im Bügel benötigt wird (Omega-Form)
• Anschlagketten – als konfektionierte Anschlagmittel (1–4 Strang, mit Zubehör)
• Spannschlösser (Kleinsorge) – für Zug-/Spannanwendungen (anwendungsabhängig, nicht als Anschlagmittel verwechseln)
