Kleinsorge Schäkel, geschweift, Niro
Der Schäkel, geschweift, Niro von Kleinsorge ist ein lösbares Verbindungselement aus Edelstahl A4 mit hochglanzpolierter Oberfläche für korrosionsbeanspruchte Anwendungen. Er ist in mehreren WLL-Varianten verfügbar, jedoch nicht als Anschlagmittel zugelassen und nicht zum Heben von Lasten geeignet.
- Edelstahl A4 für hohe Korrosionsbeständigkeit
- Geschweifte (Omega-)Form für vielseitige Anbindungen
- Mehrere Varianten mit WLL 0.16–5.75 t
- Hochglanzpoliert für saubere Optik und reduzierte Anhaftungen
- Kennzeichnung mit WK / Werkstoff / WLL
- Auf Wunsch Werkszeugnis nach DIN EN 10204, 2.2
- Nicht zum Heben und nicht als Anschlagmittel zugelassen
Der Schäkel, geschweift, Niro von Kleinsorge ist ein lösbares Verbindungselement aus Edelstahl A4 mit hochglanzpolierter Oberfläche für korrosionsbeanspruchte Anwendungen. Er ist in mehreren WLL-Varianten verfügbar, jedoch nicht als Anschlagmittel zugelassen und nicht zum Heben von Lasten geeignet.
- Edelstahl A4 für hohe Korrosionsbeständigkeit
- Geschweifte (Omega-)Form für vielseitige Anbindungen
- Mehrere Varianten mit WLL 0.16–5.75 t
- Hochglanzpoliert für saubere Optik und reduzierte Anhaftungen
- Kennzeichnung mit WK / Werkstoff / WLL
- Auf Wunsch Werkszeugnis nach DIN EN 10204, 2.2
- Nicht zum Heben und nicht als Anschlagmittel zugelassen
Informationen: Schäkel, geschweift, Niro
Der Schäkel in geschweifter (Omega-)Form aus Edelstahl A4 von Kleinsorge ist ein lösbares Verbindungselement für korrosionsbeanspruchte Anwendungen, bei denen eine robuste, schnell demontierbare Verbindung benötigt wird. Die Ausführung ist hochglanzpoliert und in mehreren Tragfähigkeitsstufen (WLL) verfügbar.
Wichtiger Hinweis: Dieser Schäkel erfüllt nicht die Anforderungen eines Anschlagmittels und darf nicht zum Heben von Lasten eingesetzt werden.
Einsatzbereiche
Typische Einsatzfelder sind korrosionskritische Umgebungen und Beschlag-/Verbindungsaufgaben, bei denen ein lösbarer und wiederverwendbarer Verbinder benötigt wird (z. B. in maritimen Umgebungen, Anlagen- und Apparatebau, Befestigungs- und Seiltechnik, allgemeine Industrieverbindungen ohne Hebevorgang).
- Herstellung und Sicherung von nicht hebenden Verbindungen an Ösen, Laschen und Seil-/Kettenkomponenten
- Montage- und Servicearbeiten mit regelmäßigem Öffnen/Schließen der Verbindung
- Korrosionsbeanspruchte Anwendungen durch Edelstahl A4
Unterschiede der Varianten
Die Varianten unterscheiden sich durch die Tragfähigkeit (WLL), das zugehörige Artikelmaß sowie das Gewicht und die Verpackungseinheit (VPE).
- WLL-Bereich: 0.16–5.75 t
- VPE je nach Ausführung: 50, 10 oder 1 Stück
Sicherheitsaspekte & Normen
Der Herstellerhinweis ist sicherheitsrelevant: Der Schäkel ist nicht als Anschlagmittel zugelassen und darf nicht für Hebevorgänge verwendet werden. In der Praxis bedeutet das, dass er nicht für Anwendungen eingesetzt werden darf, in denen Personen- oder Lastsicherung nach Hebe-/Anschlagnormen gefordert ist.
- Nicht zum Heben: Keine Verwendung in Hebezeugen/Anschlagketten/Lastaufnahmen für den Lasttransport.
- Kennzeichnung laut Hersteller: WK / Werkstoff / WLL.
- DIN EN 10204, 2.2: Auf Wunsch ist ein Werkszeugnis nach dieser Norm verfügbar (Prüf-/Abnahme-Dokumentation, keine automatische Hebezulassung).
Für den sicheren Einsatz in nicht-hebenden Anwendungen gilt: Verbindung nur im vorgesehenen Lastpfad nutzen, Bolzen vollständig schließen, regelmäßige Sichtprüfung auf Verformung, Risse, Gewindeschäden und Korrosion durchführen und beschädigte Teile sofort ersetzen.
Arbeitsbereich & Gewicht
Arbeitsbereich: Lösbares Verbindungselement in geschweifter (Omega-)Form zur Anbindung von Komponenten wie Ösen/Laschen/Seil- oder Kettenelementen (ohne Hebeeinsatz).
Gewicht: Je nach Variante unterschiedlich (Angaben unten je 100 Stück).
Technische Daten
| Artikel-Nr. | Form | WLL (t) | Tragfähigkeit (kg) | Gewicht (kg/100 Stk) |
|---|---|---|---|---|
| 90036108 | geschweift (Omega) | 0.16 | 160 | 0.8 |
| 90036109 | geschweift (Omega) | 0.25 | 250 | 1.8 |
| 90037109 | geschweift (Omega) | 0.38 | 380 | 2.6 |
| 90038110 | geschweift (Omega) | 0.63 | 630 | 5.8 |
| 90039110 | geschweift (Omega) | 1.00 | 1000 | 11.3 |
| 90039120 | geschweift (Omega) | 1.50 | 1500 | 20.9 |
| 90039160 | geschweift (Omega) | 2.75 | 2750 | 49.8 |
| 90039200 | geschweift (Omega) | 3.75 | 3750 | 92.5 |
| 90039220 | geschweift (Omega) | 4.75 | 4750 | 136.0 |
| 90039240 | geschweift (Omega) | 5.75 | 5750 | 192.4 |
Werkstoff: A4, Edelstahl | Oberfläche: hochglanzpoliert | Kennzeichnung: WK / Werkstoff / WLL | Zeugnisse: Auf Wunsch Werkszeugnis nach DIN EN 10204, 2.2

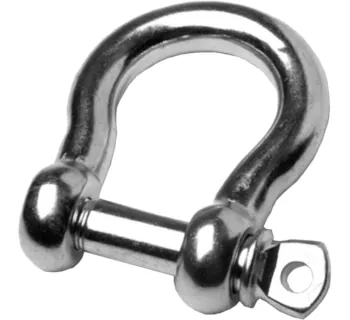

Produktabbildung
Passende Artikel/Zubehör
- Schäkel, gerade, Niro: Alternative bei gerader Anbindung und begrenztem Bauraum.
- Schäkel, lang, Niro: Alternative mit längerer Bauform für mehr Anbindungsfreiheit.
- Kauschen, Niro: Formstabile Einlage zur Herstellung von Seilaugen (korrosionsbeständig).
- Drahtseilklemmen, Niro: Lösbare Klemmlösung für Seil-Endverbindungen (korrosionsbeständig).
Kompakte Übersicht aller Varianten und Tragfähigkeiten.
Zur TOMANRO-TypenseiteGerade Form für lineare Anbindungen in Edelstahl-Ausführung.
Zur TOMANRO-TypenseiteLange Ausführung für zusätzlichen Bauraum an Ösen und Laschen.
Zur TOMANRO-TypenseiteSchützt Seilaugen und verteilt Kräfte im Seilbereich.
Zur TOMANRO-TypenseiteLösbare Seil-Klemmverbindung in Edelstahl A4 für korrosionskritische Umgebungen.
Zur TOMANRO-Typenseite
Abmessungen Schäkel, geschweift, Niro
| Schäkel, geschweift, Niro | Tragfähigkeit (kg) | WLL (t) | b1 (mm) | d1 (mm) | d2 (mm) | d3 (mm) | h1 (mm) |
|---|---|---|---|---|---|---|---|
