Flaig Lasthebemagnet NEO-LIFT

Der Lasthebemagnet NEO-LIFT von Flaig ist ein schaltbarer Permanent-Lasthebemagnet, der speziell für das sichere Handling von ferromagnetischem Langmaterial ausgelegt ist. Die lange, schmale Bauweise in Verbindung mit einem ausgeprägten Prisma für Rundmaterial unterstützt eine stabile Anlage an Stangen, dickwandigen Rohren und Trägern – besonders vorteilhaft bei den größeren Ausführungen.

Die Baureihe umfasst 6 Größen von 150 kg bis 2000 kg (Tragkraft bei Flachmaterial). Für Rundmaterial sind die zulässigen Tragfähigkeiten geringer und an definierte Durchmesserbereiche gebunden, damit die Kontaktbedingungen im Prisma zuverlässig eingehalten werden.

Über eine mechanische EIN/AUS-Schaltung wird der Magnetfluss aktiviert oder deaktiviert. So können Werkstücke ohne zusätzliche Anschlagpunkte direkt aufgenommen und transportiert werden, sofern Material, Oberfläche und Geometrie die erforderliche Haltekraft ermöglichen.

Einsatzbereiche

• Materiallager und Stahlhandel: Umsetzen von Stangen, Rohren und Profilen ohne zusätzliche Anschlagmittel.
• Transportwesen und innerbetriebliche Logistik: schnelles Aufnehmen und Positionieren von ferromagnetischem Material.
• Vorrichtungsbau und Fertigung: Handling von Werkstücken ohne Griffstellen, z. B. beim Einlegen/Entnehmen.
• Be- und Entladen von Maschinen: geeignet, wenn das Werkstück die notwendigen Kontaktbedingungen für magnetisches Heben erfüllt.

Unterschiede der Varianten

Die Auswahl erfolgt über die maximal zulässige Tragkraft (getrennt nach Flachmaterial und Rundmaterial), den Arbeitsbereich (hier: Durchmesser Rundmaterial) sowie das Gewicht des Magneten. Der konstruktive Vorteil der Baureihe für Langmaterial wird laut Beschreibung insbesondere bei den Modellen NEO-LIFT 1000 bis NEO-LIFT 2000 deutlich.

Sicherheitsaspekte & Normen

Sicherer Einsatz (praxisnah)

• Nur auf ferromagnetischen Werkstoffen einsetzen. Nicht ferromagnetische Materialien können nicht sicher aufgenommen werden.
• Tragfähigkeiten gelten nur bei geeigneten Kontaktbedingungen: saubere, möglichst plane Anlageflächen und minimierter Luftspalt erhöhen die Sicherheit.
• Werkstück so positionieren, dass der Schwerpunkt unter dem Anschlagpunkt liegt; Kippmomente und Schrägzug vermeiden.
• Keine Stoßbelastungen oder ruckartigen Bewegungen (z. B. Kranfahren mit Schlägen) zulassen; Last immer kontrolliert führen.
• Durchmesserbereiche für Rundmaterial strikt einhalten; außerhalb des Bereichs kann die Anlage im Prisma unzureichend sein.
• Max. Betriebstemperatur beachten: 80 °C.
• Vor jedem Einsatz Sichtprüfung (Beschädigungen, Verschmutzung, mechanische Funktion der EIN/AUS-Schaltung) durchführen; Magnet nur bei einwandfreiem Zustand verwenden.

Normen und rechtlicher Rahmen

Lasthebemagnete zählen zu losen Lastaufnahmemitteln im Kranbetrieb; hierfür beschreibt die EN 13155 Sicherheitsanforderungen für nicht fest mit dem Kran verbundene Lastaufnahmemittel.

In den verfügbaren Betriebs-/Wartungsunterlagen zur NEO-LIFT-Baureihe wird die Konformität mit der Maschinenrichtlinie 2006/42/EG sowie mit der harmonisierten Norm EN 13155 angegeben.

Technische Daten

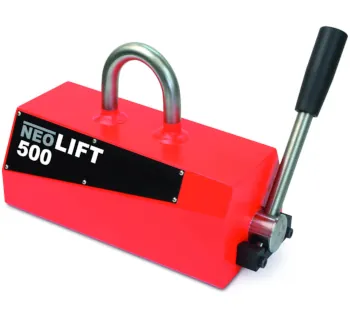

Beispielansicht eines NEO-LIFT (Bauform mit Hebebügel und mechanischer Schalthebel-Betätigung).

Passende Artikel/Zubehör

• Permanent-Lasthebemagnete FX (Flaig): Alternative Magnetbaureihe für verschiedene Werkstückformen und Tragfähigkeiten.
• Permanent-Lasthebemagnet FX-P (Flaig): Baureihe für Anwendungen mit dünnwandigen Werkstücken wie Blechen, Rohren und Stangen (wenn der Einsatzfall eher materialstärkenkritisch ist).
• Permanent-Lasthebemagnet FX-V (Flaig): Ausführung für Profile/Träger, wenn eine schmale Bauform benötigt wird.
