Tractel Automatische Blechklemme NX

Die Automatische Blechklemme NX von Tractel ist ein Schongreifer mit automatischem Schließ-Mechanismus zum sicheren Heben, Transportieren und Wenden glatter bzw. polierter Werkstücke. Dank Polyurethan-beschichteter Klemmbacken ist sie für markierungsfreies Handling empfindlicher Oberflächen ausgelegt, z. B. bei Edelstahl, Aluminium, vorlackierten Blechen sowie auch bei Holz, Naturstein, Beton, Kunststoff oder Glas. Ein federbetätigtes Sicherheitssystem hält die Backen bis einschließlich zum Absetzen dauerhaft in Kontakt mit der Last, wodurch das Ansetzen kontrollierter und das Risiko von Schlupf reduziert wird.

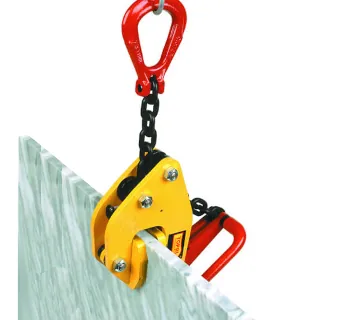

Abbildung: NX mit automatischem Verriegeln und PU-beschichteten Backen (Quelle: TOMANRO).

Einsatzbereiche

Die NX wird eingesetzt, wenn Werkstücke spurenarm aufgenommen und sicher in unterschiedlichen Positionen bewegt werden sollen, z. B. in Fertigung, Montage, Lager/Logistik oder bei empfindlichen Oberflächen in der Bau- und Ausbautechnik.

• Bleche und Bauteile mit polierter, lackierter oder anderweitig empfindlicher Oberfläche
• Mehrlagen-Anwendungen (Greifen und Bewegen in unterschiedlichen Lagen) bei geeigneter Anschlagsituation
• Wenden und Positionieren von Teilen, wenn eine kontrollierte Handhabung erforderlich ist

Varianten und Unterschiede

Die Baureihe umfasst NX- und NXR-Ausführungen, die sich vor allem durch die Backenöffnung bzw. den Greifbereich unterscheiden. Das NXR-Modell besitzt eine verstellbare Backenöffnung und eignet sich besonders für druckempfindliche Lasten, weil die Einstellung eine passendere Auflage und damit schonenderes Greifen unterstützt. Die Varianten werden außerdem nach Tragfähigkeit (WLL) und Greifbereich abgestuft.

Auswahlhilfe: Wenn Sie häufig wechselnde Materialstärken im unteren Bereich greifen, ist eine NX-Variante meist passend. Wenn Sie ein breiteres Spektrum an Materialstärken abdecken oder besonders druckempfindliche Oberflächen schonend aufnehmen möchten, ist NXR mit verstellbarer Backenöffnung die praxisnahe Alternative.

Material, Konstruktion und Besonderheiten

• PU-beschichtete Klemmbacken für markierungsfreies Greifen empfindlicher Oberflächen
• Automatisches Verriegeln beim Anheben, manuelles Entriegeln zum kontrollierten Lösen
• Feder-Sicherheitssystem hält die Backen bis zum Absetzen in Kontakt mit der Last
• Heißes Epoxidharz-Beschichtungssystem für robusten Oberflächenschutz (Herstellerangabe)
• Hersteller nennt Fertigung ohne tragende Schweißnähte (Konstruktionsmerkmal, abhängig vom Typ)

Bedienerfreundlichkeit

Die NX ist für schnelle Abläufe ausgelegt: Klemme an der Werkstückkante ansetzen, ausrichten und kontrolliert anheben – der automatische Schließmechanismus unterstützt das sichere Greifen während des Lastaufbaus. Für das Abnehmen wird die Last vollständig abgesetzt und die Klemme anschließend manuell entriegelt. Bei NXR lässt sich die Backenöffnung zusätzlich so einstellen, dass die Klemme zur jeweiligen Werkstückdicke passt und die Auflage schonend wirkt.

Lieferumfang

Geliefert wird eine einsatzbereite Automatische Blechklemme (je nach Variante NX oder NXR) als komplettes Lastaufnahmemittel. Anwendungsabhängig benötigte Anschlagmittel (z. B. Schäkel, Kettengehänge, Traverse) werden separat entsprechend der erforderlichen WLL ausgewählt.

Häufige Fehler

• Greifen von fettigen oder öligen Werkstücken: reduzierte Reibung und erhöhtes Schlupfrisiko
• Einsatz an fragilen Lasten, bei denen der automatische Greifmechanismus ungeeignet ist
• Unterschreiten der empfohlenen Mindestlast (Herstellerempfehlung: 5% der WLL)
• Last nicht vollständig abgesetzt und unter Spannung entriegelt: unkontrolliertes Lösen möglich
• Mehr als eine Platte gleichzeitig heben: unzulässige Anwendung und erhöhtes Unfallrisiko
• Schrägzug/ungünstige Anschlagwinkel: unnötige Querkräfte, mögliche Fehlfunktion oder Derating erforderlich

Sicherheitsaspekte und Normen

Als Lastaufnahmemittel darf die NX nur innerhalb der angegebenen WLL und des passenden Greifbereichs eingesetzt werden. Der Hersteller nennt u. a. einen Sicherheitsfaktor 3 gemäß EN 13155:2003 sowie eine empfohlene Einsatztemperatur von -20°C bis +80°C. Für das Wenden und bestimmte Hebekonfigurationen kann eine Abminderung der WLL erforderlich sein (z. B. bei Wendevorgängen oder Hebeaufbauten mit mehreren Klemmen und Traverseneinsatz – gemäß Herstellerhinweisen).

• Vor jedem Einsatz Sicht- und Funktionsprüfung (Backen, Beschichtung, Mechanik, Feder/Entriegelung)
• Nur ein Werkstück pro Hub; Gefahrenbereich sichern, niemals unter schwebender Last arbeiten
• Klemme außerhalb der Nutzung in einen sicheren Zustand bringen (Herstellerhinweis beachten)
• Regelmäßige Prüfung durch befähigte Person nach Betriebs- und Einsatzbedingungen

Passende Artikel und Zubehör

Für den sicheren Betrieb sind korrekt dimensionierte Anschlagmittel entscheidend, damit die Klemme frei arbeiten kann und möglichst geradlinig belastet wird. Bei großformatigen Teilen oder beim Heben in Horizontal-Lage mit mehreren Klemmen ist eine Traverse üblich, um die Last zu verteilen und Anschlagwinkel zu kontrollieren. Je nach Anwendung können ergänzend auch weitere Tractel Blechklemmen (z. B. Heavy-Duty-Serien) sinnvoll sein, wenn nicht-markierungsfrei nicht erforderlich ist oder andere Lastfälle vorliegen.
