RR - Industrietechnik Gabelschutzbalken RSB

Der Gabelschutzbalken Typ RSB dient zur Abdeckung der Gabelzinken bei Leerfahrten – insbesondere im öffentlichen Verkehrsbereich. Er wird über Einfahrtaschen auf die Zinken aufgeschoben und mit einer Abrutschsicherung (über Flügelschrauben) fixiert. Eine reflektierende Warnfolie (Marke 3M) verbessert die Sichtbarkeit und unterstützt die Anforderungen nach StVZO §30c.

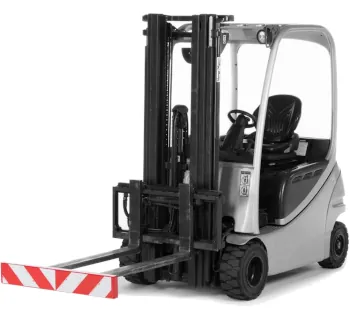

Abbildung: Gabelschutzbalken RSB – feuerverzinkt, mit reflektierender Warnfolie (Quelle: TOMANRO).

Einsatzbereiche

• Leerfahrten mit dem Gabelstapler im öffentlichen Verkehr und auf Zufahrtswegen.
• Werksverkehr in Mischbereichen (Hof/Verladung) zur Reduktion des Gefährdungspotentials durch offene Zinkenspitzen.
• Logistik- und Lagerbereiche, in denen Stapler häufig ohne Last fahren und Sichtbarkeit entscheidend ist.

Varianten und Unterschiede

Der Typ RSB ist in der gezeigten Ausführung feuerverzinkt und mit reflektierender Warnfolie ausgestattet. Die Auswahl richtet sich in der Praxis nach den Abmessungen des Balkens sowie den Einfahrtaschen (Innenmaße), damit der Schutzbalken sicher auf die Gabelzinken passt und die Abrutschsicherung zuverlässig greifen kann.

• Oberfläche: feuerverzinkt für Korrosionsschutz im Innen- und Außeneinsatz.
• Sicherung: Fixierung gegen Abrutschen über Flügelschrauben.
• Sichtbarkeit: 3M-Warnfolie für rechts- und linksweisende Warnwirkung gemäß StVZO §30c.

Technische Daten

Einfahrtaschen (Passung am Stapler)

Für die sichere Aufnahme sind die Einfahrtaschen-Innenmaße entscheidend. Prüfen Sie vor dem Einsatz, ob die Zinken in die Taschen passen und die Flügelschrauben die Sicherung zuverlässig anpressen.

Schema: Einfahrtaschen-Innenmaße A, B und C.

Häufige Fehler in der Praxis

• Passung nicht geprüft: Zinkenmaß passt nicht zu den Einfahrtaschen → Spiel, Verkanten oder unsicherer Sitz.
• Flügelschrauben nicht fest angezogen → Schutzbalken kann bei Bodenwellen/Abbremsen verrutschen.
• Warnfolie beschädigt oder verschmutzt → deutlich reduzierte Sichtbarkeit im Verkehrsbereich.
• Falsche Nutzung: Schutzbalken als Anschlagpunkt oder Stoßfänger missbraucht (nicht bestimmungsgemäß).
• Zu hohe Geschwindigkeit bei Leerfahrt → höhere Dynamik, größerer Schadens- und Verletzungsradius.

Sicherheitsaspekte und Normen

Bei Leerfahrten müssen die nach vorn gerichteten Gabelzinken so abgesichert werden, dass Gefährdungen im öffentlichen Verkehrsbereich minimiert werden. Der Typ RSB wird hierfür mit reflektierender Warnfolie (rechts- und linksweisend) gemäß StVZO §30c eingesetzt; zusätzlich verweist der Hersteller auf Anforderungen der Berufsgenossenschaft (z. B. BGHW) für den sicheren Staplerbetrieb. Für den Betrieb von Flurförderzeugen sind außerdem betriebliche Regeln (Unterweisung, Sichtprüfung, Fahrbetrieb) konsequent einzuhalten.

• Vor Fahrtantritt prüfen: Sitz, Sicherung, keine Verformungen, Warnfolie sichtbar.
• Nur Leerfahrt: Bei Transportaufgaben Schutzbalken nur verwenden, wenn die Anwendung es zulässt und keine Kollisionen entstehen.
• Gefahrenbereich freihalten: Rangieren mit Schrittgeschwindigkeit, keine Personen vor dem Stapler.

Passende Artikel zur Verwendung (TOMANRO)

Für einen vollständigen und sicheren Staplerbetrieb passen häufig weitere Artikel aus dem Bereich Gabelzinken-Zubehör – je nach Einsatz als Ergänzung oder Alternative zur Abdeckung der Zinken.

• Gabelzinkenschild: Alternative Abdeckungslösung für bestimmte Staplertypen und Verkehrsbereiche.
• Gabelverlängerungen: für gelegentliche Langgut-/Palettenaufgaben (Tragfähigkeit und 60 %-Regel beachten).
• Rangierhilfen: wenn Anhänger/Container im Hofbereich gezielt zu positionieren sind.
• Kategorie Gabelzinken-Zubehör: kompatible Zubehörlösungen für Lager, Hof und Werkstatt im Überblick.
