Bauer Rangierhilfe Typ RH

Die Bauer Rangierhilfe Typ RH ist ein robustes Stapler-Anbaugerät zum leichten Verfahren von Anhängern (und je nach Ausführung auch Abrollcontainern) auf dem Betriebsgelände oder in Produktionshallen. Über stabile Einfahrtaschen wird die Rangierhilfe mit dem Gabelstapler aufgenommen und mittels Abrutschsicherung gegen Abgleiten gesichert; das Anhängen erfolgt je nach Variante über Kupplungskugel, Anhängerkupplung oder Aufnahmehaken.

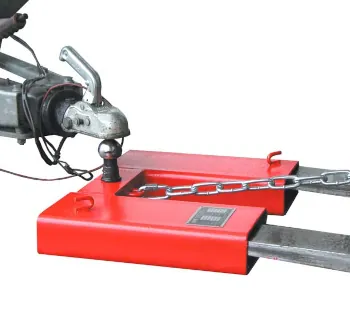

Abbildung: Bauer Rangierhilfe Typ RH (Beispielansicht, Quelle: TOMANRO).

Einsatzbereiche

• Rangieren von Anhängern auf dem Betriebshof, an Rampen oder in engen Hallenbereichen.
• Positionieren von Anhängern an Maschinen, Toren oder Übergabestellen (kurze Wege, niedrige Geschwindigkeit).
• Container-Handling (Typ RH-AC) zum Umsetzen von Abrollcontainern über Aufnahmehaken.

Ausführungen und Unterschiede

Die Baureihe unterscheidet sich vor allem durch die Art der Kupplung und die zulässige Stützlast. Die Grundausführung RH arbeitet mit Kupplungskugel, während RH-RM und RH-RA mit Rockinger-Anhängerkupplungen ausgestattet sind; die Varianten RMK und RAK kombinieren Anhängerkupplung und Kupplungskugel.

Aufnahme am Stapler

Die Rangierhilfe wird über Einfahrtaschen auf die Gabelzinken aufgeschoben. Für eine sichere Passung sind Innenmaße (A/B/C) sowie der passende Gabelzinkenquerschnitt entscheidend; die Abrutschsicherung muss vor dem Rangieren geschlossen und geprüft werden.

Schema: Einfahrtaschen – Maße A, B und C.

Häufige Fehler in der Praxis

• Stützlast überschritten (Kugel/Kupplung/Haken) → Überlastung von Kupplung, Rahmen und Stapler.
• Abrutschsicherung nicht gesetzt → Rangierhilfe kann bei Bremsen/Unebenheiten von den Zinken rutschen.
• Falsche Taschen-/Zinkenpassung (B/C) → Spiel oder Klemmen, dadurch unsauberes Fahrverhalten.
• Zu hohe Geschwindigkeit oder enge Kurven mit Last → hohe Querkräfte, instabiles Rangieren.
• Falscher Kupplungstyp gewählt (z. B. Bolzendurchmesser) → Anhängen nicht kompatibel oder unsicher.

Sicherheitsaspekte und Normen

Beim Rangieren entstehen hohe Dynamik- und Querkräfte; deshalb sind zulässige Stützlast, Staplertragfähigkeit und eine freie Sicht zwingend sicherzustellen. Die Verwendung erfolgt typischerweise auf dem Betriebsgelände bei niedriger Geschwindigkeit, mit gesicherter Kupplungsverbindung und ohne Personen im Gefahrenbereich; für Flurförderzeuge gelten betriebliche Sicherheitsregeln und in Deutschland u. a. die DGUV Vorschrift 68 (Unterweisung, Fahrbetrieb, Prüfungen).

• Vor Einsatz prüfen: Risse/Verformung, Kupplung/Kugel, Bolzen, Kette/Sicherung, Abrutschsicherung.
• Rangieren bodennah: Last niedrig halten, ruckfreie Fahrweise, keine Schläge gegen Deichsel/Container.
• Nur passende Kupplungen: Rockinger-Typ und Bolzen-Ø gemäß Ausführung verwenden.

Passende Artikel (Bauer) zur Verwendung

Je nach Staplereinsatz und Betriebsbereich passen häufig weitere Bauer-Produkte aus dem Gabelzinken-Zubehör, um die Sicherheit und das Handling zu verbessern.

• Gabelzinkenschild Typ GZS: Abdeckung der Zinkenspitzen bei Leerfahrten im Verkehrsbereich.
• Gabelverlängerungen (z. B. GO offen / GG geschlossen): Reichweitenanpassung für längere Lasten.
• Gabelzinkenheber Typ GZH-A und Gabelzinkenpalette Typ GZP: sicherer Zinkenwechsel und geordnete Lagerung.
