Enerpac Draht- und Kabelschneidgeräte

Die EWC-Serie ist eine praxisorientierte Lösung zum kontrollierten Durchtrennen von Elektrokabeln, Kommunikationskabeln sowie Drahtseilen. Im Vergleich zu schleifenden oder sägenden Trennverfahren wird der Schnitt als definierter Schneidvorgang ausgeführt, was die Sicherheit erhöht und die Funkengefahr minimiert.

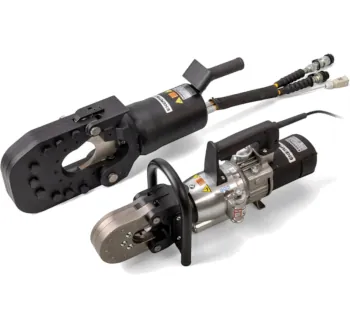

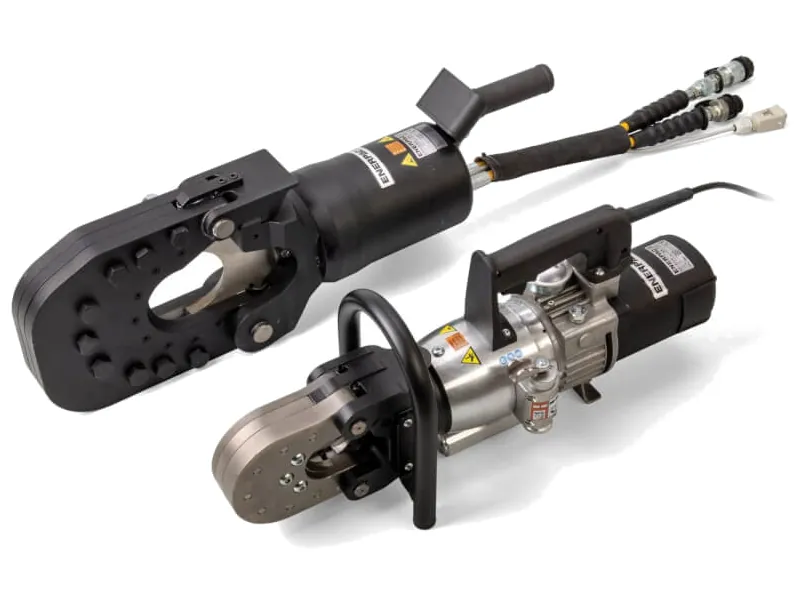

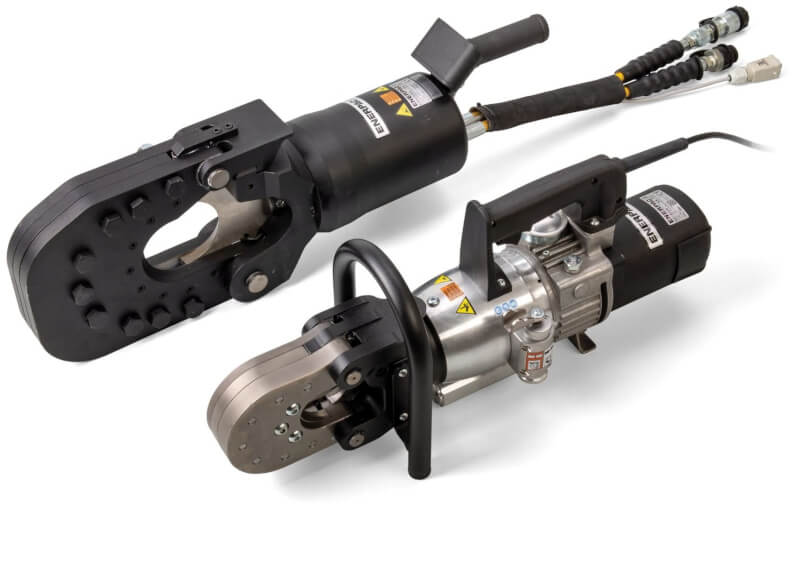

Je nach Ausführung arbeitet die Serie entweder als hydraulisches Schneidgerät mit externer Hydraulikpumpe (EWCH-Serie) oder als kompakter elektrischer Draht- und Kabelschneider mit integrierter Hydraulikpumpe (EWCE-Serie). Die Werkzeuge sind für wiederkehrende Schneidaufgaben ausgelegt, bei denen reproduzierbare Schnitte, geringe körperliche Belastung und ein sicherer Materialeinzug im Vordergrund stehen.

Produktbeschreibung

Die Draht- und Kabelschneidgeräte arbeiten mit einem doppeltwirkenden Hydraulikzylinder, der ein bewegliches Messer gegen ein feststehendes Messer führt. Das schnelle Einfahren des Messers reduziert das Risiko von Klemmen oder Hängenbleiben und unterstützt einen sauberen Arbeitsablauf. Der Schneidkopf kann zum Einlegen des Materials geöffnet werden; das Schließen wird über einen Riegel gesichert, bei großen Ausführungen zusätzlich über eine mechanische Arretierung.

Bei der EWCH-Serie wird die Hydraulik über eine separat erhältliche externe Pumpe bereitgestellt (konzipiert für Elektropumpen der ZE6410X-Serie), wodurch eine hohe Einschaltdauer und Schneidleistung für anspruchsvolle, hochvolumige Anwendungen erreichbar ist. Die EWCE-Serie kombiniert die hydraulische Schneidmechanik mit einer von einem Elektromotor angetriebenen Pumpe und zielt auf höhere Mobilität und einfaches Positionieren auf der Baustelle.

Einsatzbereiche

Typische Anwendungen ergeben sich überall dort, wo Kabel und Drahtseile sicher und kontrolliert getrennt werden müssen – insbesondere bei dicken Querschnitten oder wiederkehrenden Schnittaufgaben.

• Telekommunikation: Zuschnitt von Kommunikations- und Netzwerkkabeln bei Installation und Rückbau.
• Elektrische Installation & Wartung: Trennen von Stromkabeln bei Instandhaltung, Umbau oder Demontage.
• Stromerzeugung & -übertragung: Kabelzuschnitte in Anlagen, Umspannwerken und bei Serviceeinsätzen.
• Schiffsbau: Schneiden von Kabeln und Drahtseilen im Ausrüstungs- und Reparaturbereich.
• Produktion/Industrie (EWCH-Serie): hochvolumige Schneidaufgaben in Produktionsstätten mit hoher Auslastung.

Unterschiede der Varianten

Innerhalb der EWC-Serie sind auf TOMANRO vier Varianten gelistet: drei EWCH-Modelle mit externer Pumpe und ein EWCE-Modell mit elektrischer Pumpe. Die Auswahl erfolgt primär über den Arbeitsbereich (max. Material-Ø) und die geforderte Schneidkraft.

• EWCH90 / EWCH140 / EWCH180: hydraulische Schneidgeräte mit externer Pumpe (ZE6410X-Serie), ausgelegt für große Durchmesser und hohe Einschaltdauer.
• EWCE55E: elektrischer Draht- und Kabelschneider mit integrierter Hydraulikpumpe (AC-Elektromotor) für mobile Einsätze; Modellkennzeichnung E steht in der Enerpac-Broschüre für 230 V / 50 Hz (SCHUKO).
• Materialgrenzen: EWCH-Modelle sind bis HRc 43 ausgelegt, EWCE55E bis HRc 48 (jeweils bezogen auf das zu schneidende Material).

Sicherheitsaspekte & Normen

Der kontrollierte Schneidvorgang reduziert unkontrollierte Bewegungen und erhöht die Sicherheit gegenüber Trennmethoden mit Funkenbildung. Zusätzlich werden nur minimale Vibrationen erzeugt, was das Risiko des Hand-Arm-Vibrationssyndroms (HAVS) verringern kann.

• Materialgrenzen einhalten: Die max. Zugfestigkeit des zu schneidenden Materials darf 65 daN/mm2 nicht überschreiten; zudem sind die Grenzwerte für Härte (HRc) abhängig vom Modell einzuhalten.
• Quetsch- und Einklemmschutz: Doppeltwirkende Zylinder und die Auslegung der Steuerung unterstützen kontrolliertes Ein- und Ausfahren und reduzieren das Risiko des Einklemmens.
• Sicheres Einlegen/Positionieren: Schneidköpfe können geöffnet werden; nach dem Positionieren ist der Kopf mechanisch zu verriegeln (Riegel; bei großen Ausführungen zusätzliche Arretierung).
• Drahtseile vor dem Schnitt sichern: Drahtseile sollten vor dem Schneiden gebündelt/gesichert werden, um ein Aufdröseln zu verhindern.
• Betriebsdruck (EWCH): Für die EWCH-Serie wird ein max. Betriebsdruck von 700 bar angegeben; nur geeignete Pumpen/Schläuche und passende Ventile/Steuerungen einsetzen.
• Normen/Zertifizierungen: In der Enerpac-Broschüre wird eine ETL-Zertifizierung ausschließlich für 120-V-Werkzeuge erwähnt.

Passende Artikel/Zubehör

Für einen sicheren und funktionsgerechten Betrieb sind bei den EWCH-Modellen externe Systemkomponenten erforderlich; zudem sind für Wartung und Einsatzbereitschaft passende Messer-Kits sinnvoll.

• Elektropumpen ZE6410X-Serie (für EWCH): für den Betrieb der EWCH-Schneidgeräte vorgesehen; Pumpenvarianten abhängig von der Spannungsart.
• Hydraulikschlauch CH720EC (für EWCH): in der Enerpac-Broschüre als Schlauchmodell genannt; für den Systembetrieb erforderlich.
• Austauschmesser-Kits (EWCH): EWCH9001K, EWCH14001K, EWCH18001K.
• Austauschmesser-Kit (EWCE): EWCE5501K.
