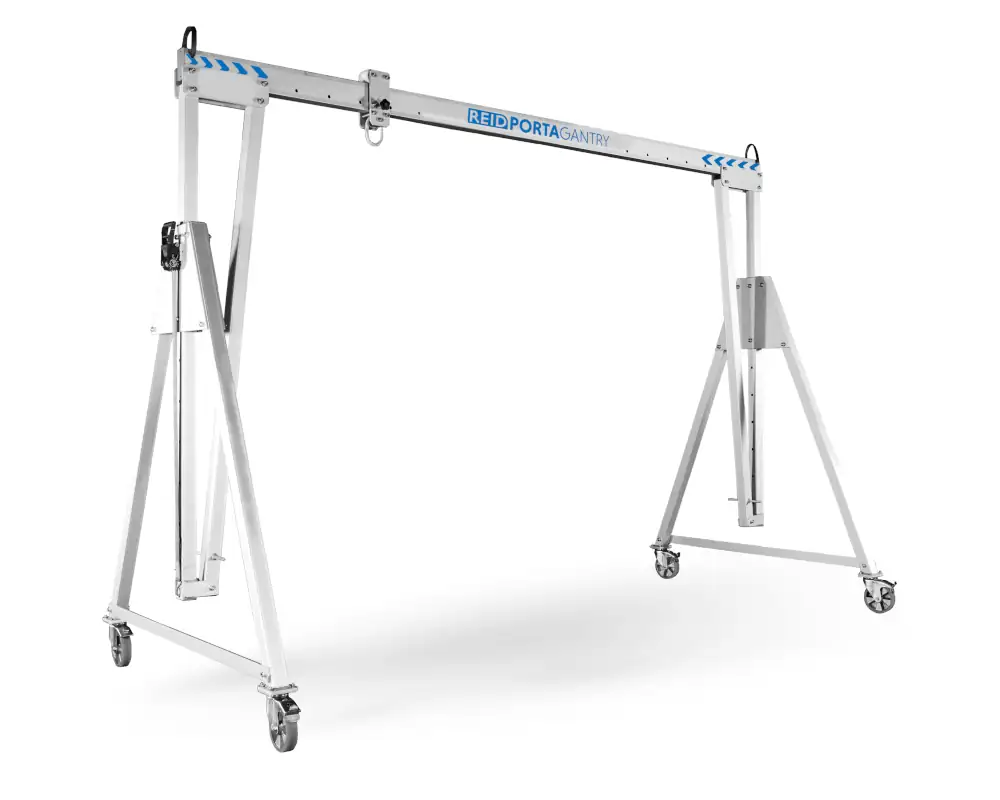

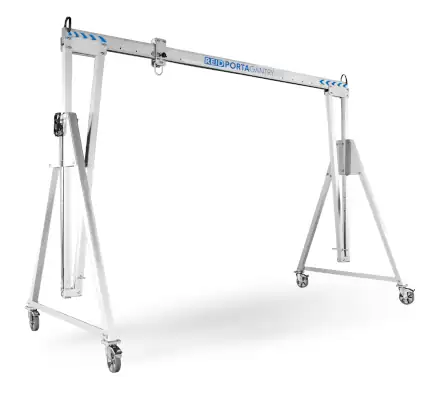

Alu-Portalkran PORTA-GANTRY TC4 5t, 3.92m

Die Stabilisatoren an den Beinen des Aluportalkrans TALL und INTERMEDIATE, sind beim TC3- bzw. TC4-Modell nicht enthalten.

Der Aluminium-Portalkran mit einer Tragkraft von 5000 kg und einer Trägerlänge von 3920 mm, setzt sich aus folgenden Komponenten zusammen:

2 Stück - Porta-Gantry A Seitengestelle Typ T HOL4.5m

• A-Seitengestell TC4

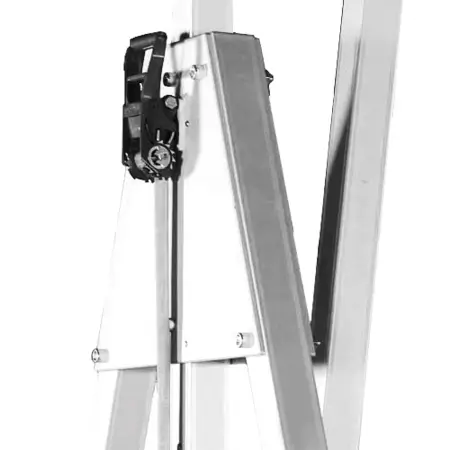

• Höhenverstellbar mit Ratschenspanngurten
• Höhenverstellbar im Raster von 3300 - 4500 mm in 200 mm Schritten
• Die Breite eines A-Seitengestells beträgt 2234 mm
• Rollen um 360° schwenkbar, tragend und feststellbar
• Jedes komplette A-Seitengestell wiegt 87 kg
• Für ein Porta-Gantry-System sind 2 A-Seitengestelle erforderlich.

1 Stück - Porta-Gantry Träger Typ D

• 3,92 m Gesamtträgerlänge
• Maximale lichte Weite 3,00 m
• Mit 6 x 200 mm Einstellschritten
• Gewicht 61 kg

1 Stück - Porta-Gantry Rollfahrwerk

• Laufkatze mit manuellem Verriegelungsmechanismus und Arretierbolzen
• Gewicht ca. 11kg

Zubehör

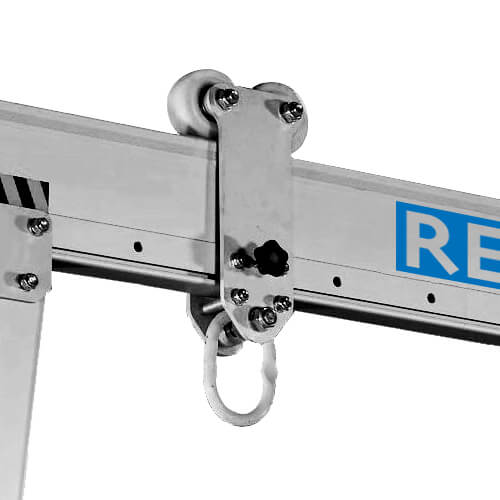

Rollfahrwerk Die Laufkatze wird zur Montage mittels Klappmechanismus auf den Hauptträger gesetzt, verbolzt und mit Federstiften gesichert. Die Rollfahrwerke von Reid haben eine Tragkraft von max. 5000 kg. Eine Laufkatze ist schon im Lieferumfang des Krans enthalten. Zusätzlich montierte Fahrwerke bieten weitere Anschlagspunkte für Hebezeuge oder Personen. Mittels Bolzen lassen sich die Rollfahrwerke bei Bedarf am Träger fixieren.
