Alu-Portalkran PORTA-GANTRY

INTERMEDIATE 5t, 3.92m

Alu-Portalkran PORTA-GANTRY" />

Abbildung kann abweichen vom Original

Alu-Portalkran PORTA-GANTRY INTERMEDIATE 5t, 3.92m

Tragfähigkeit	5000 kg
Baugröße	klein
lichte Trägerlänge	3000 mm
Einhängepunkt an Laufkatze	2181 - 3181 mm
Gesamthöhe	2717 - 3717 mm
Trägerlänge gesamt	3920 mm
Breite des Seitengestells	1736 mm
Gewicht ca.	265 kg
Artikel-Nr.:	REID-Inter5r3920mm

Qualitätsmerkmale

Hebesystem für Lasten und Personen nach EN 795 Klasse B
Tragkraft für Lasten bis 5000 kg, für Personen bis 2500 kg
Fallschutz für bis zu 5 Personen
Eloxiert für erhöhte Korrosionsbeständigkeit

Wählen Sie eine andere lichte Trägerlänge aus:

11.901,18 €

UVP ~~12.527,56~~ €

( exkl. MwSt |

+ Versandkosten

Lieferzeit: ca. 3 Wochen
Zwischenverkauf vorbehalten!

Anzahl	Gesamtpreis 0

Porta-Gantry Laufkatze

Porta-Gantry Laufkatze mit manueller Verriegelung

auf Anfrage €

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Beschreibung: Reid Alu-Portalkran PORTA-GANTRY INTERMEDIATE 5t, 3.92m

Der Aluminium-Portalkran mit einer Tragkraft von 5000 kg und einer Trägerlänge von 3920 mm, setzt sich aus folgenden Komponenten zusammen:

2 Stück - Porta-Gantry A Seitengestelle Typ I

Artikel-Nr. PGAS05000I

Intermediate A-Seitengestelle mit manueller Montagehilfe, Stabilisator
Höhenverstellbar mit Ratschenspanngurten
Höhenverstellbar im Raster von 2181 - 3181 mm in 200 mm Schritten
Die Breite eines A-Seitengestells beträgt 1736 mm
Rollen um 360° schwenkbar, tragend und feststellbar
Jedes komplette A-Seitengestell wiegt 96,5 kg
Für ein Porta-Gantry-System sind 2 A-Seitengestelle erforderlich.

1 Stück - Porta-Gantry Träger Typ D

Artikel-Nr. PGBS05000-3920D

3,92 m Gesamtträgerlänge
Maximale lichte Weite 3,00 m
Mit 6 x 200 mm Einstellschritten
Gewicht 61 kg

1 Stück - Porta-Gantry Rollfahrwerk

Artikel-Nr. PGTZL05000

Laufkatze mit manuellem Verriegelungsmechanismus und Arretierbolzen
Gewicht ca. 11kg

Zubehör

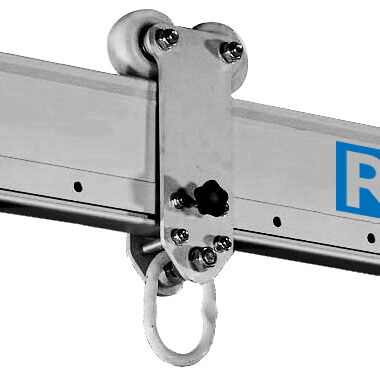

Reid Laufkatze für Aluportalkran PORTA-GANTRY

Rollfahrwerk

Die Laufkatze wird zur Montage mittels Klappmechanismus auf den Hauptträger gesetzt, verbolzt und mit Federstiften gesichert. Die Rollfahrwerke von Reid haben eine Tragkraft von max. 5000 kg. Eine Laufkatze ist schon im Lieferumfang des Krans enthalten. Zusätzlich montierte Fahrwerke bieten weitere Anschlagspunkte für Hebezeuge oder Personen. Mittels Bolzen lassen sich die Rollfahrwerke bei Bedarf am Träger fixieren.

Das Video zeigt den Aufbau des 5t Porta-Gantry

Download

Laden Sie unsere BIM-Komponenten herunter:

CAD techn. Details

Kompatibel für Revit- und IFC-Formate

Masszeichnung von Reid Alu-Portalkran PORTA-GANTRY INTERMEDIATE 5t, 3.92m

Abmessungen

Alu-Portalkran PORTA-GANTRY 5000 kg

<span style="padding-right:10px;">A</span>Träger-Länge	3920	mm
<span style="padding-right:10px;">B</span>Raster am Träger	6x200	mm
<span style="padding-right:10px;">C</span>Lichte Weite	3000	mm
<span style="padding-right:10px;">D</span>Höhe Einhänge-punkt	2181-3181	mm
<span style="padding-right:10px;">E</span>Einstell-Raster Höhe	5x200	mm
<span style="padding-right:10px;">F</span>Höhe Träger-Oberkante	2592-3592	mm
<span style="padding-right:10px;">G</span>Breite Seiten-gestell	1736	mm
<span style="padding-right:10px;">H</span>Gesamthöhe	2717-3717	mm
