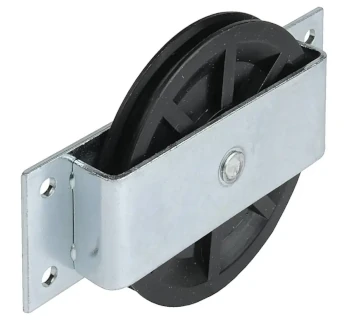

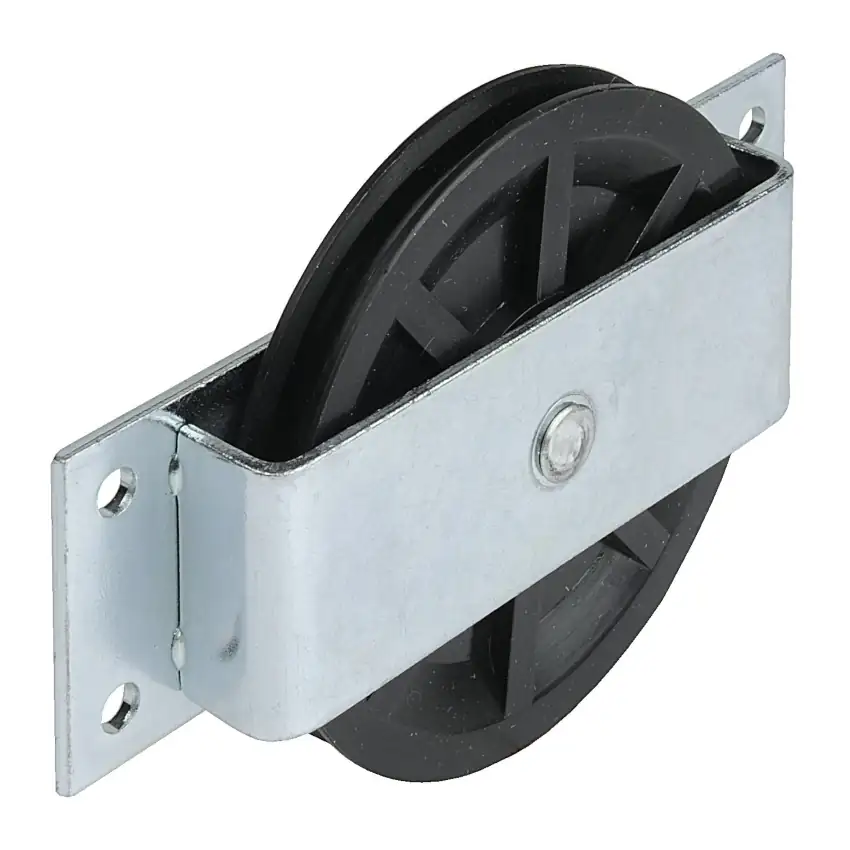

CAH Heiderich Seitenrollen Nr. 147
Die Seitenrollen Nr. 147 von CAH Heiderich sind kompakte Führungs- und Umlenkrollen für Drahtseile von 3 mm bis 5 mm, bestehend aus einer kugelgelagerten Polyamidrolle in einem verzinkten Stahlgehäuse. Sie ermöglichen eine leichtgängige Seilführung entlang von Wänden und Stahlrahmen und decken Rollen-Ø von 50 mm bis 100 mm sowie Seilzugkräfte von 30 kg bis 75 kg ab. Durch die Kombination aus Polyamidrolle und kugelgelagerter Ausführung eignen sie sich ideal für leichte bis mittlere Zug- und Führungsanwendungen in Industrie und Montage.
- Leichtgängige Kugellagerung für ruhigen Lauf
- Polyamidrolle mit geringem Gewicht und niedrigem Verschleiß
- Verzinktes Stahlgehäuse für guten Korrosionsschutz
- Montagefreundliche Laschen zur Wand- oder Rahmenbefestigung
- Geeignet für 3–5 mm Drahtseile je nach Rollengröße
- Größen 50–100 mm für verschiedene Führungsaufgaben
Die Seitenrollen Nr. 147 von CAH Heiderich sind kompakte Führungs- und Umlenkrollen für Drahtseile von 3 mm bis 5 mm, bestehend aus einer kugelgelagerten Polyamidrolle in einem verzinkten Stahlgehäuse. Sie ermöglichen eine leichtgängige Seilführung entlang von Wänden und Stahlrahmen und decken Rollen-Ø von 50 mm bis 100 mm sowie Seilzugkräfte von 30 kg bis 75 kg ab. Durch die Kombination aus Polyamidrolle und kugelgelagerter Ausführung eignen sie sich ideal für leichte bis mittlere Zug- und Führungsanwendungen in Industrie und Montage.
- Leichtgängige Kugellagerung für ruhigen Lauf
- Polyamidrolle mit geringem Gewicht und niedrigem Verschleiß
- Verzinktes Stahlgehäuse für guten Korrosionsschutz
- Montagefreundliche Laschen zur Wand- oder Rahmenbefestigung
- Geeignet für 3–5 mm Drahtseile je nach Rollengröße
- Größen 50–100 mm für verschiedene Führungsaufgaben
Informationen: Seitenrollen Nr. 147
Die Seitenrollen Nr. 147 von CAH Heiderich sind kompakte Seitenrollen-Einheiten zur Führung und Umlenkung von Drahtseilen an Wänden, Rahmen oder Stahlkonstruktionen. Sie bestehen aus einer kugelgelagerten Polyamid-Drahtseilrolle Nr. 149 in einem Gehäuse aus verzinktem Stahl und sind für Seildurchmesser von 3 mm bis 5 mm ausgelegt.
Die Baureihe deckt vier Baugrößen mit Rollenaußendurchmessern von 50 mm bis 100 mm und maximalen Seilzugkräften von 30 kg bis 75 kg bei 180° Umlenkung ab. Damit eignen sich die Seitenrollen Nr. 147 besonders für leichte bis mittlere Zug- und Hebeanwendungen in Industrie, Handwerk und Bau.
Einsatz und Funktion
Die Seitenrolle wird dort eingesetzt, wo ein Drahtseil entlang einer Wand oder eines Rahmens geführt und zugleich umgelenkt werden soll. Durch die Montagelaschen kann der Rollenbock direkt auf Stahlkonstruktionen, Trägern oder Wänden verschraubt werden.
- Umlenkung von Drahtseilen an Winden- und Zuganlagen
- Führung des Seilstranges in definiertem Abstand zur Struktur
- Einsetzbar als Seiteneinlaufrolle an Hand- und Elektroseilwinden
- Typische Anwendungen: Bau- und Montageeinsätze, Fördertechnik, Werkstatt- und Hallenausrüstung
- Durch kugelgelagerte Polyamidrolle für leichtgängigen Lauf und geringen Verschleiß
Konstruktion und Materialien
Die Seitenrollen Nr. 147 kombinieren ein verzinktes Stahlgehäuse mit einer Polyamid-Seilrolle Nr. 149, die über ein Kugellager gelagert ist. Diese Bauweise verbindet Korrosionsschutz, geringes Gewicht und hohe Laufruhe.
- Gehäuse aus Stahl mit galvanischer Verzinkung
- Seilrolle aus Polyamid mit gedrehter Seilrille
- Kugellager für leichtgängige Rotation auch bei häufigen Lastwechseln
- Montagebleche mit Bohrungen zur Schraubmontage an Tragkonstruktionen
- Ausgelegt für Drahtseile aus Stahl innerhalb des jeweils angegebenen Seildurchmesserbereichs
Die Kombination aus Polyamidrolle und verzinktem Stahlgehäuse macht die Seitenrollen Nr. 147 unempfindlich gegen Korrosion im normalen Außen- und Innenbereich und reduziert zugleich das Geräuschniveau im Betrieb.
Technische Daten – Variantenübersicht
| Variante | Max. Seil-Ø | Max. Seilzugkraft bei 180° Umlenkung |
Rollenaußen-Ø | Rolleninnen-Ø | Gehäuse | Rolle / Lagerung |
|---|---|---|---|---|---|---|
| Seitenrolle 147 Ø50 | 3 mm | 30 kg | 50 mm | 38 mm | Stahl, verzinkt | Polyamidrolle Nr. 149, kugelgelagert |
| Seitenrolle 147 Ø60 | 4 mm | 35 kg | 60 mm | 46 mm | Stahl, verzinkt | Polyamidrolle Nr. 149, kugelgelagert |
| Seitenrolle 147 Ø80 | 5 mm | 50 kg | 80 mm | 64 mm | Stahl, verzinkt | Polyamidrolle Nr. 149, kugelgelagert |
| Seitenrolle 147 Ø100 | 5 mm | 75 kg | 100 mm | 84 mm | Stahl, verzinkt | Polyamidrolle Nr. 149, kugelgelagert |
Hinweis: Alle Angaben zu Seildurchmesser, Seilzugkraft und Rollendurchmessern basieren auf dem aktuellen Datenblatt CAH Heiderich Seitenrollen Nr. 147. Preise und weitere Maßdetails sind der jeweiligen Hersteller- oder Händlerdokumentation zu entnehmen.
Auslegung und Einsatzhinweise
Für eine betriebs- und personalsichere Auslegung der Seitenrollen Nr. 147 sind die Angaben zu maximalem Seil-Ø und Seilzugkraft strikt einzuhalten.
- Drahtseil nur innerhalb des zulässigen Seildurchmesserbereichs einsetzen (3–5 mm je nach Größe).
- Seilzugkraft darf die angegebene maximale Seilzugkraft bei 180° Umlenkung nicht überschreiten.
- Rollenbock auf tragfähigem, verwindungssteifem Untergrund mit geeigneten Schrauben befestigen.
- Ablenkwinkel und Seilführung so wählen, dass keine unzulässigen Querkräfte entstehen.
- Regelmäßige Kontrolle von Seilrille, Kugellager und Gehäusebefestigung einplanen, insbesondere bei intensiver Nutzung.
In Kombination mit passenden CAH-Seilrollen, Drahtseilkloben und Winden ermöglichen die Seitenrollen Nr. 147 wirtschaftliche und langlebige Seilführungs- und Umlenksysteme für vielfältige Anwendungen.
