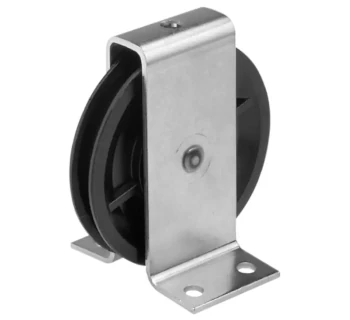

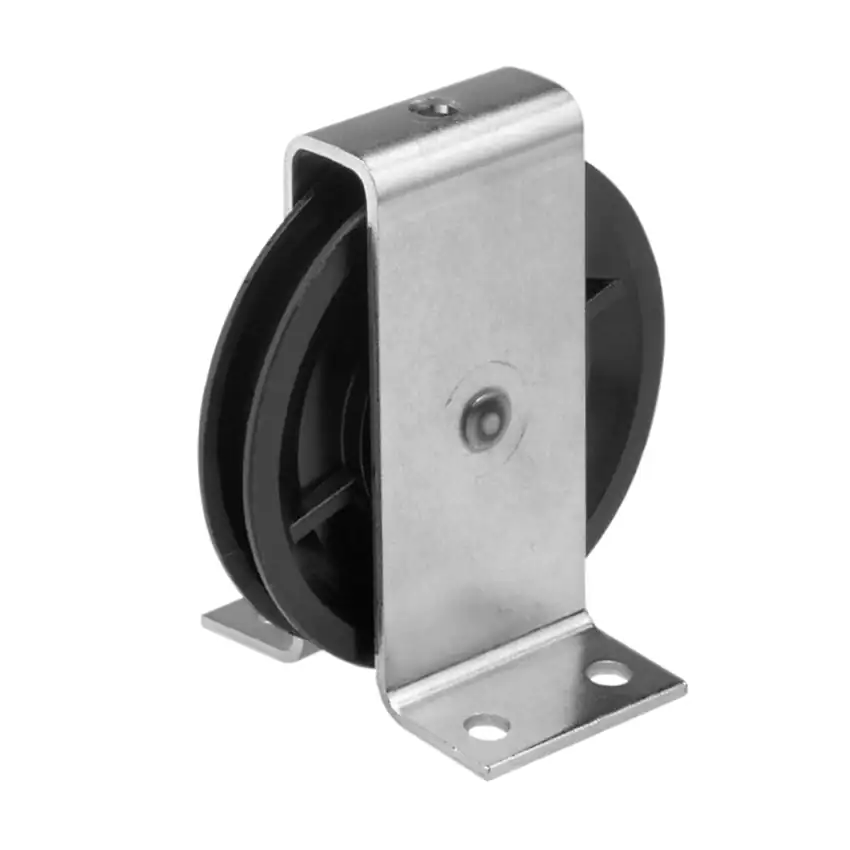

CAH Heiderich Stehrolle Nr. 148
Die Stehrolle Nr. 148 von CAH Heiderich ist eine robuste Umlenk- und Führungsrolle für Drahtseile von 3 mm bis 5 mm, bestehend aus einer kugelgelagerten Polyamidrolle in einem verzinkten Stahlgehäuse. Sie deckt Rollenaußendurchmesser von 50 mm bis 100 mm sowie Seilzugkräfte von 30 kg bis 75 kg bei 180° Umlenkung ab und ermöglicht eine stabile Seilführung auf Bodenplatten, Stahlrahmen und Konstruktionen. Durch die leichtgängige Lagerung eignet sich die Stehrolle ideal für leichte bis mittlere Hebe- und Zuganwendungen.
- Kugellager für ruhigen, leichtgängigen Lauf
- Polyamidrolle mit geringem Gewicht und niedrigem Verschleiß
- Verzinktes Stahlgehäuse für guten Korrosionsschutz
- Montagefreundliche Stehform für Boden- oder Rahmenbefestigung
- Geeignet für 3–5 mm Drahtseile je nach Größe
- Größen 50–100 mm für vielseitige Führungsaufgaben
Die Stehrolle Nr. 148 von CAH Heiderich ist eine robuste Umlenk- und Führungsrolle für Drahtseile von 3 mm bis 5 mm, bestehend aus einer kugelgelagerten Polyamidrolle in einem verzinkten Stahlgehäuse. Sie deckt Rollenaußendurchmesser von 50 mm bis 100 mm sowie Seilzugkräfte von 30 kg bis 75 kg bei 180° Umlenkung ab und ermöglicht eine stabile Seilführung auf Bodenplatten, Stahlrahmen und Konstruktionen. Durch die leichtgängige Lagerung eignet sich die Stehrolle ideal für leichte bis mittlere Hebe- und Zuganwendungen.
- Kugellager für ruhigen, leichtgängigen Lauf
- Polyamidrolle mit geringem Gewicht und niedrigem Verschleiß
- Verzinktes Stahlgehäuse für guten Korrosionsschutz
- Montagefreundliche Stehform für Boden- oder Rahmenbefestigung
- Geeignet für 3–5 mm Drahtseile je nach Größe
- Größen 50–100 mm für vielseitige Führungsaufgaben
Informationen: Stehrolle Nr. 148
Die Stehrolle Nr. 148 von CAH Heiderich ist eine kompakte Stehrolle zur Führung und Umlenkung von Drahtseilen und wird überall dort eingesetzt, wo der Seilstrang an einem festen Punkt am Boden oder an einer Konstruktion abgestützt und umgelenkt werden soll.
Sie ist mit einer kugelgelagerten Polyamid-Drahtseilrolle in einem Gehäuse aus verzinktem Stahl ausgestattet und für Seildurchmesser von 3 mm bis 5 mm ausgelegt. Die Baureihe umfasst vier Größen mit Rollenaußendurchmessern von 50 mm bis 100 mm und maximalen Seilzugkräften von 30 kg bis 75 kg bei 180° Umlenkung.
Einsatz und Funktion
Die Stehrolle Nr. 148 dient als Umlenkpunkt in Zug- und Hebesystemen und wird auf Stahlkonstruktionen, Fundamenten oder anderen Tragstrukturen befestigt, um den Seilverlauf zu definieren und Richtungsänderungen zu ermöglichen.
- Führung und Umlenkung von Drahtseilen an Hand- und Elektroseilwinden
- Einsatz als fester Umlenkpunkt in leichten Flaschenzugsystemen
- Montage an Rahmen, Stützen, Bodenplatten und ähnlichen Konstruktionen
- Typische Anwendungen in Bau- und Montageeinsätzen, Werkstätten und der leichten Fördertechnik
- Leichtgängige Kugellagerung für häufige Hub- und Zugbewegungen
Konstruktion und Materialien
Die Stehrolle Nr. 148 kombiniert ein stabil ausgeführtes Stahlgehäuse mit einer Polyamid-Seilrolle, die über ein Kugellager drehbar gelagert ist. Das Gehäuse ist galvanisch verzinkt und damit gut gegen Korrosion im Innen- und Außenbereich geschützt.
- Gehäuse aus Stahl mit verzinkter Oberfläche
- Seilrolle aus Polyamid mit passender Rillenform für Drahtseile
- Kugellager für ruhigen Lauf und geringe Betätigungskräfte
- Auslegung für Seildurchmesser 3–5 mm je nach Rollengröße
- Stehende Bauform zur Boden- oder Plattenmontage
Die Materialien erlauben eine gewichtsoptimierte Ausführung mit zugleich robustem mechanischem Verhalten und sind für leichtere bis mittlere Seilzugkräfte konzipiert.
Technische Daten – Variantenübersicht
| Variante | Max. Seil-Ø | Max. Seilzugkraft bei 180° Umlenkung |
Rollenaußen-Ø | Rolleninnen-Ø | Gehäuse | Rolle / Lagerung |
|---|---|---|---|---|---|---|
| Stehrolle 148 Ø50 | 3 mm | 30 kg | 50 mm | 38 mm | Stahl, verzinkt | Polyamidrolle, kugelgelagert |
| Stehrolle 148 Ø60 | 4 mm | 30 kg | 50 mm | 38 mm | Stahl, verzinkt | Polyamidrolle, kugelgelagert |
| Stehrolle 148 Ø80 | 5 mm | 50 kg | 80 mm | 64 mm | Stahl, verzinkt | Polyamidrolle, kugelgelagert |
| Stehrolle 148 Ø100 | 5 mm | 75 kg | 100 mm | 84 mm | Stahl, verzinkt | Polyamidrolle, kugelgelagert |
Hinweis: Die oben genannten Werte für maximalen Seildurchmesser, Seilzugkraft und Rollendurchmesser entsprechen den Angaben der Typenübersicht Stehrolle Nr. 148. Exakte Maßzeichnungen und weitere Detailinformationen sind den aktuellen Datenblättern von CAH Heiderich bzw. dem Händlerdatenblatt zu entnehmen.
Auslegung und Einsatzhinweise
Für eine betriebs- und personalsichere Auslegung der Stehrollen Nr. 148 sind die Herstellerangaben zu maximalem Seil-Ø, Seilzugkraft und Befestigung strikt einzuhalten.
- Drahtseil nur innerhalb des freigegebenen Seildurchmesserbereichs einsetzen (3–5 mm je nach Variante).
- Seilzugkraft darf die angegebene Maximalbelastung bei 180° Umlenkung nicht überschreiten.
- Stehrolle auf tragfähigen, verwindungssteifen Strukturen mit geeigneter Schraubengüte befestigen.
- Ablenkwinkel und Seilführung so wählen, dass keine unzulässigen Querkräfte auf Rollenlager und Befestigung wirken.
- Regelmäßige Sichtprüfung von Seilrille, Kugellager und Gehäuse durchführen, insbesondere bei häufiger Nutzung oder Außenaufstellung.
In Verbindung mit geeigneten Seilrollen, Drahtseilblöcken und Winden lassen sich mit der Stehrolle Nr. 148 wirtschaftliche und langlebige Seilführungs- und Umlenksysteme für leichte bis mittlere industrielle Anwendungen realisieren.
