CAH Heiderich Bockrollen Nr. 187

Die Bockrollen Nr. 187 von CAH Heiderich sind robuste Seilrollenböcke zur Führung und Umlenkung von Drahtseilen und werden aus gebogenem, galvanisch verzinktem Stahlblech gefertigt. In den Bockrollen sind Seilrollen Nr. 188 aus Stahl mit wartungsfreien Kugellagern und gedrehter Rille eingebaut.

Die Baureihe umfasst neun Baugrößen mit Rollenaußendurchmessern von 80 mm bis 400 mm, Seildurchmessern von 4 mm bis 18 mm und Tragfähigkeiten von 1000 kg bis 7600 kg bei 180° Umlenkung. Damit eignen sich die Bockrollen Nr. 187 für mittlere bis schwere Seilzüge in Industrie, Bauwesen und Fördertechnik.

Einsatz und Funktion

Die Bockrollen Nr. 187 dienen als feste Umlenkpunkte oder Seilstützen, wenn Drahtseile über Träger, Rahmen oder Fundamente geführt und dabei Richtungsänderungen realisiert werden sollen.

• Umlenkung von Drahtseilen an Hand- und Elektroseilwinden
• Einsatz als Seilrollenbock in Flaschenzügen und Hebesystemen
• Montage auf Stahlkonstruktionen, Fundamenten oder Maschinengestellen
• Typische Anwendungen: Bau- und Montageeinsätze, Kran- und Förderanlagen, Instandhaltung
• Durch kugelgelagerte Stahlrollen für häufige Hub- und Zugbewegungen geeignet

Konstruktion und Materialien

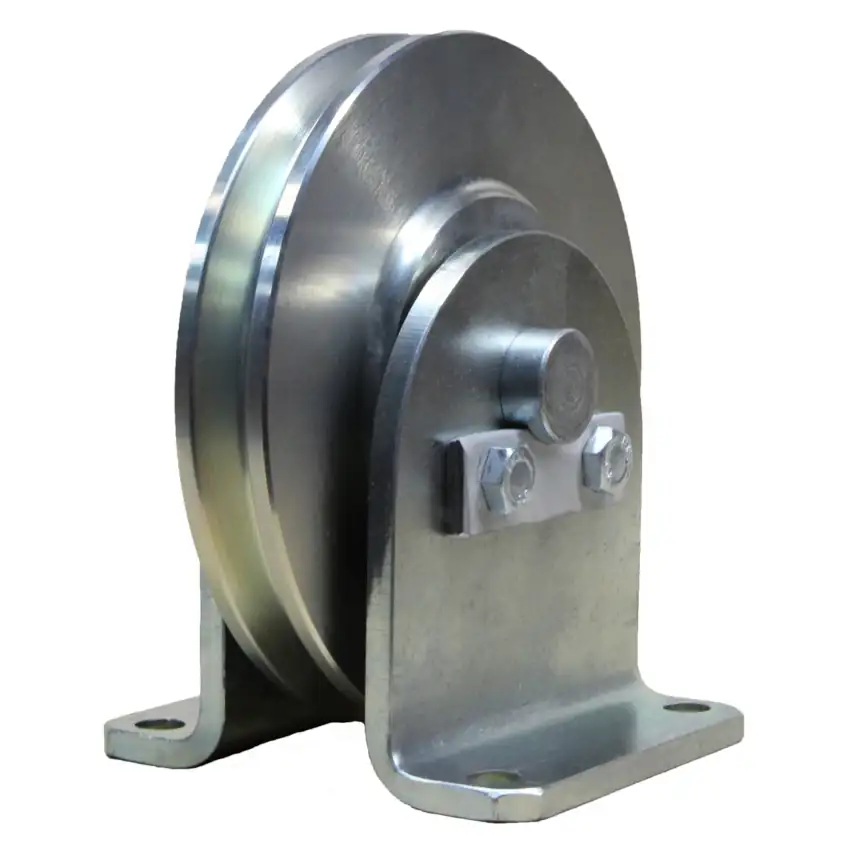

Die Bockrolle Nr. 187 besteht aus einem gebogenen Stahlblechbock mit Grundplatte und einer darin gelagerten Stahl-Seilrolle Nr. 188. Das Stahlblech ist galvanisch verzinkt und bietet einen zuverlässigen Korrosionsschutz für Innen- und geschützte Außenbereiche.

• Bock / Gehäuse aus gebogenem Stahlblech, verzinkt
• Rolle Nr. 188 aus Stahl mit gedrehter Seilrille
• Wartungsfreie Kugellager für ruhigen Lauf
• Grundplatte mit Bohrungen zur Schraubmontage
• Auslegung für Seildurchmesser 4–18 mm (je nach Baugröße)

Über die Kombination aus Stahlrolle und Kugellagerung wird eine hohe Tragfähigkeit bei zugleich guter Laufruhe und Lebensdauer erreicht.

Technische Daten – Variantenübersicht (Auszug)

Hinweis: Alle Maße in mm, Tragfähigkeiten und Gewichte nach Datenblatt Nr. 187 Bockrollen von CAH Heiderich. Detailzeichnungen, Toleranzen und Artikelnummern sind den aktuellen Katalogunterlagen zu entnehmen.

Auslegung und Einsatzhinweise

Für eine betriebs- und personalsichere Auslegung der Bockrollen Nr. 187 sind die Angaben zu maximalem Seil-Ø, Tragfähigkeit und Befestigung konsequent zu beachten.

• Drahtseil nur innerhalb des freigegebenen Seildurchmesserbereichs (4–18 mm je nach Baugröße) verwenden.
• Seilzugkraft darf die angegebene Tragfähigkeit bei 180° Umlenkung nicht überschreiten.
• Grundplatte auf tragfähigen, verwindungssteifen Strukturen mit geeigneter Schraubengüte befestigen.
• Ablenkwinkel und Seilführung so wählen, dass keine unzulässigen Querkräfte auf Rolle und Lager wirken.
• Regelmäßige Kontrolle von Rille, Kugellagern und Bockkonstruktion einplanen, insbesondere bei intensiver Nutzung.

In Kombination mit passenden Seilrollen, Blöcken und Winden ermöglichen die Bockrollen Nr. 187 langlebige, hoch belastbare Seilführungs- und Umlenksysteme für anspruchsvolle industrielle Anwendungen.
