Yaletaurus 100

Der Yale Yaletaurus ist ein mechanischer Zahnstangenheber mit Hubklaue zum Anheben, Ausrichten und Umsetzen schwerer Maschinen und Anlagen bis 10 000 kg. Heber mit Hubklaue werden unter der Last eingesetzt und kommen dort zum Einsatz, wo herkömmliche Hebegeräte aufgrund ihrer Bauhöhe nicht angesetzt werden können – ideal für beengte Einbausituationen.

Trotz der hohen Tragfähigkeit wiegt der Yaletaurus nur ca. 30 kg und ist über den im Gehäuse integrierten Tragegriff leicht zu transportieren. Bei einer Handkraft von etwa 45 kg am abnehmbaren Handhebel hebt, drückt, schiebt und senkt der Zahnstangenheber die Last in nahezu jede Richtung; über das Kurbelhandrad kann der Heber schnell in die richtige Arbeitsposition gebracht werden.

Einsatzbereiche des Yaletaurus

Der Yaletaurus Zahnstangenheber ist für schwere, anspruchsvolle Hebeaufgaben in Industrie, Montage und Service entwickelt. Typische Einsatzbereiche sind:

• Maschinenbau – Anheben, Ausrichten und Umsetzen von Werkzeugmaschinen und Produktionsanlagen
• Instandhaltung & Service – Reparaturarbeiten an Aggregaten, Antrieben und schweren Baugruppen
• Anlagen- und Stahlbau – Unterbauen, Richten und Nivellieren von Trägern, Podesten und Rahmen
• Montage- und Umzugsarbeiten – Einbringen oder Umsetzen von Maschinen in beengten Hallen
• Rauhe Einsatzumgebungen – z. B. schwere Industrie, Baustellen, Werkstätten mit hoher Schmutzbelastung

Durch die Hubklaue mit geringer Ansatzhöhe kann der Yaletaurus direkt unter der Maschine oder am Rahmen angesetzt werden, ohne dass größere Vorbereitungen an der Last erforderlich sind.

Aufbau, Funktionsweise und Unterschiede der Ausführung

Der Yaletaurus ist als Zahnstangenheber mit stabiler Stahlkonstruktion ausgeführt. Eine Zahnstange wird über den Handhebel und das Kurbelhandrad betätigt und überträgt die Kraft auf Kopf oder Klaue. Die tragenden Komponenten sind für hohe Dauerfestigkeit ausgelegt und ermöglichen das sichere Bewegen schwerer Lasten.

• Heber mit Hubklaue – Lastaufnahme an Kopf oder Klaue bei voller Tragfähigkeit
• Kompakte Bauhöhe – ermöglicht Einsatz unter der Last bei niedrigen Ansatzpunkten
• Abnehmbarer Handhebel – optimales Hebelverhältnis und leichter Transport
• Kurbelhandrad – zum schnellen Positionieren des Hebers in die Arbeitsstellung
• Tragegriff im Gehäuse – erleichtert das Umsetzen auf der Baustelle oder in der Werkstatt

Der Yaletaurus ist in der Regel als Einheitsgröße mit 10 t Tragfähigkeit verfügbar; Unterschiede ergeben sich hauptsächlich in der angebotenen Konfiguration (Zubehör, Ausstattungsvarianten) und im Vertrieb (z. B. als Einzelgerät oder in Kombination mit Transportfahrwerken).

Technische Daten (Auszug)

Die wichtigsten technischen Kenndaten des Yale Yaletaurus im Überblick:

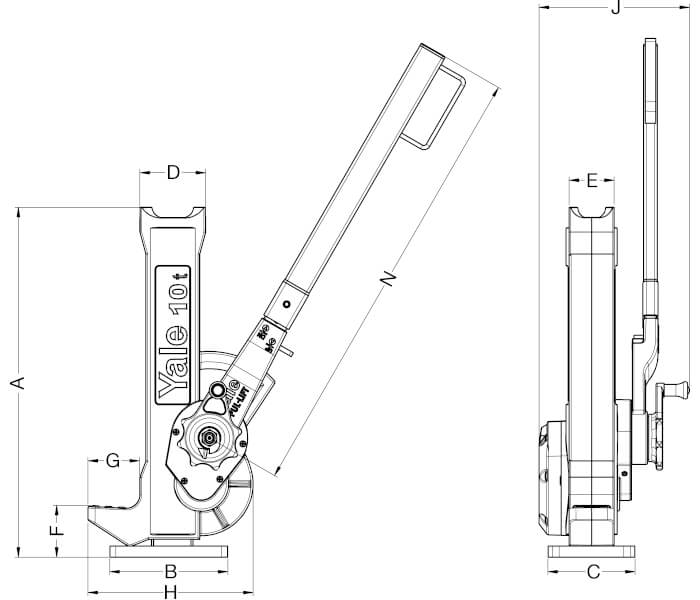

Hinweis: Weitere Maßangaben (z. B. Grundplatte, Zahnstangenlänge, Hebelweg) sind in den detaillierten Maßzeichnungen und Datenblättern von Yale / TOMANRO hinterlegt.

Typische Anwendungsfehler und Praxishinweise

Beim Einsatz des Yaletaurus Zahnstangenhebers lassen sich viele Probleme durch saubere Planung und Beachtung der Betriebsanleitung vermeiden. Häufige Fehler sind:

• Überlastung – die Tragfähigkeit von 10 000 kg darf weder an Kopf noch an Klaue überschritten werden; die Last ist zu ermitteln und mit Sicherheitsreserve auszulegen.
• Falscher Ansatzpunkt – die Hubklaue muss vollflächig und stabil unterlegt sein; punktuelle oder scharfkantige Auflage kann zu Verformungen und Beschädigungen führen.
• Schrägzug – der Heber ist für weitgehend senkrechte Belastung ausgelegt; starke Querkräfte erhöhen Verschleiß und können die Zahnstange oder das Gehäuse schädigen.
• Ungeeigneter Untergrund – ohne ausreichende Lastverteilung kann der Heber im Boden einsinken oder kippen; es sind geeignete Unterlegplatten oder Bohlen zu verwenden.
• Last nur über den Heber gesichert – der Yaletaurus ist als Hebegerät gedacht; gehobene Lasten sind zusätzlich über Unterstellböcke oder andere mechanische Abstützungen abzusichern.
• Vernachlässigte Wartung – fehlende Reinigung und Schmierung von Zahnstange und Gelenken führt zu erhöhten Bedienkräften und vorzeitigem Verschleiß.

Empfehlung aus der Praxis: Vor jedem Einsatz eine Sichtprüfung durchführen (Zahnstange, Klaue, Gehäuse, Handhebel), und bei Auffälligkeiten das Gerät außer Betrieb nehmen, bis eine befähigte Person es geprüft hat.

Sicherheit, Normen und Prüfanforderungen

Der Yaletaurus ist für den professionellen Einsatz als mechanisches Hebezeug konzipiert und wird nach den gültigen technischen Regelwerken und Herstellervorgaben gefertigt. Bei Verwendung in Betrieben sind insbesondere folgende Vorgaben relevant:

• DGUV Vorschriften für Winden, Hub- und Zuggeräte (z. B. DGUV Vorschrift 54)
• Betriebssicherheitsverordnung inklusive Gefährdungsbeurteilung für Hebezeuge
• Wiederkehrende Prüfungen durch eine befähigte Person in den vom Betreiber festgelegten Intervallen
• Sicht- und Funktionsprüfung vor jeder Benutzung

Darüber hinaus sind die Original-Betriebsanleitung von Yale sowie eventuelle nationale und betriebliche Sondervorschriften zu beachten. Personal muss im sicheren Umgang mit Zahnstangenhebern unterwiesen sein; der Aufenthalt von Personen unter angehobenen Lasten ist grundsätzlich unzulässig.

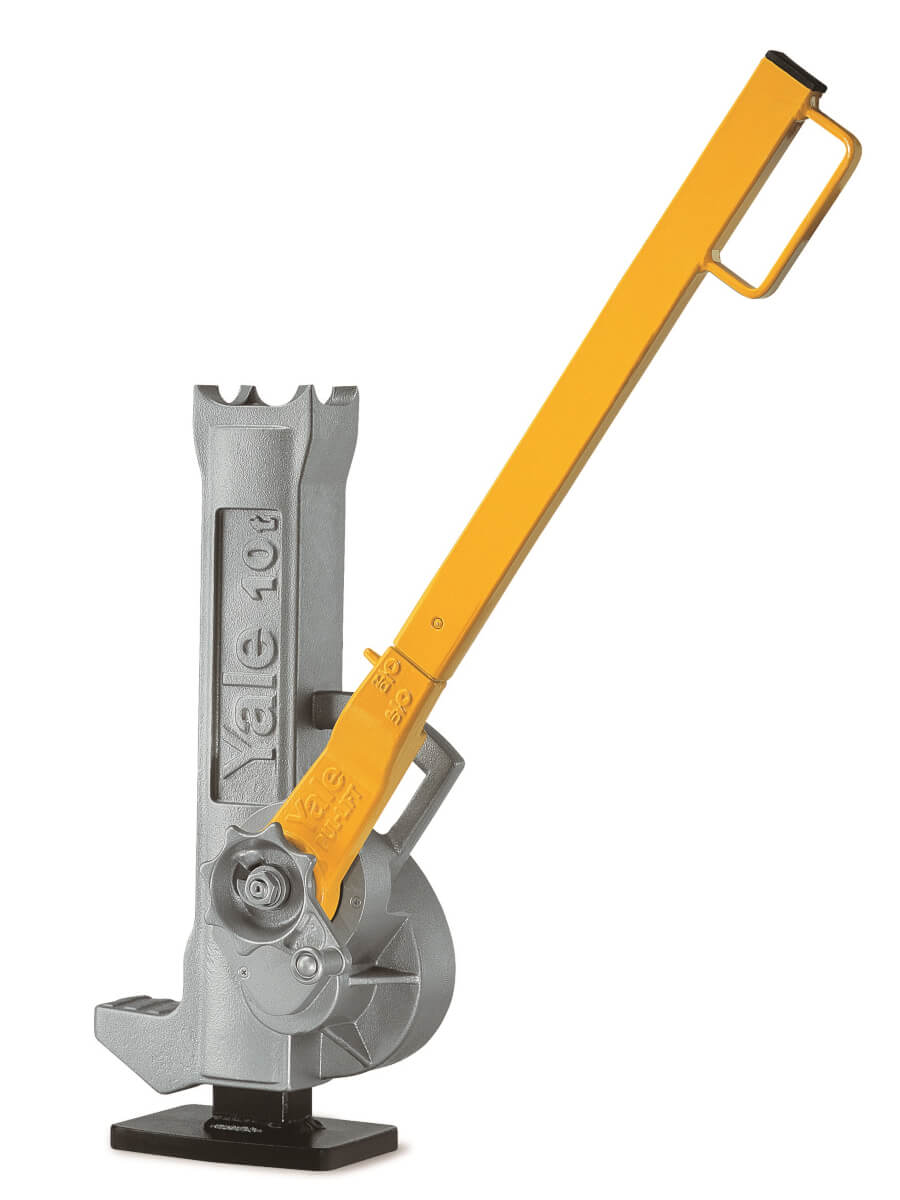

Beispielhafte Darstellung – Yale Yaletaurus

Die folgende Abbildung zeigt einen typischen Yale Yaletaurus Zahnstangenheber mit Hubklaue im Einsatz unter einer Maschine. Die genaue Ausführung kann je nach Produktionsserie leicht abweichen.

Passende Ergänzungsprodukte von Yale

Für ein vollständiges Hebe- und Positioniersystem kann der Yaletaurus sinnvoll mit weiteren Yale-Produkten kombiniert werden:

• Yale Flachzylinder YFS – einfachwirkende Hydraulikzylinder mit geringer Bauhöhe für das feinfühlige Anheben und Abstützen bei begrenztem Freiraum.
• Yale Kurzhubzylinder YLS – kompakte Kurzhubzylinder für kurze, kraftvolle Hubbewegungen z. B. beim Nivellieren von Maschinenfundamenten.
• Yale Hydraulikhandpumpe HPS – energieunabhängige Handpumpe für einfachwirkende Zylinder bis 700 bar, passend zu den Yale-Hydraulikzylindern.
• Yale Hydraulikschlauch HHC – Hochdruckschläuche zur sicheren Verbindung von Pumpe und Zylinder, abgestimmt auf das Yale-Hydraulikprogramm.
• Yale Elektrokettenzug CPV oder Handkettenzug Yalelift – zum vertikalen Heben der Maschine, während der Yaletaurus für Ausrichten und Unterbauen verwendet wird.
• Unterstellböcke und Lastverteilplatten (allgemeines Zubehör) – zur dauerhaften Sicherung und Stabilisierung der angehobenen Last.

Durch die Kombination von Yaletaurus, Hydrauliksystemen und Kettenzügen kann ein durchgängiges, aufeinander abgestimmtes Hebe- und Positionierkonzept für Maschinen und Anlagen realisiert werden.
