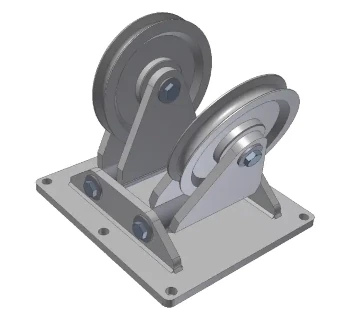

Frank Rollenbock VSZ aus Edelstahl

Der Rollenbock VSZ von Frank Seilrollen ist ein schwenkbarer Zwillings-Seilrollenbock aus Edelstahl für die Drahtseilumlenkung in hand- und kraftbetriebenen Anlagen.

Die beiden Seilrollen sind über Scharniere schwenkbar gelagert, gleichen Seilwanderungen zuverlässig aus und rollen auf geschliffenen Edelstahlachsen ab.

Der Rollenbock wird aus rostfreiem Edelstahl 1.4301 gefertigt, ist damit korrosionsbeständig und eignet sich besonders für Außenbereiche oder Räume mit feuchter Atmosphäre; das Rillenprofil entspricht DIN 15061.

Funktion und typische Einsatzbereiche

Der schwenkbare Zwillings-Rollenbock VSZ dient zur Umlenkung von Edelstahl-Drahtseilen mit Umschlingungswinkeln bis 180° und ist so ausgelegt, dass die beiden Seilrollen seitliche Seilbewegungen konstruktiv ausgleichen.

• Handbetriebene Hebezeuge – Umlenkung von Drahtseilen an Handwinden, Zug- und Hubvorrichtungen.
• Kraftbetriebene Anlagen – Seilumlenkung an Elektro- oder Hydraulikwinden, Kran- und Förderanlagen, bei denen höhere Taktzahlen auftreten.
• Förder- und Handhabungstechnik – seilschonende Umlenkung in Zug-, Spann- und Verstelleinrichtungen mit größerem Umlenkwinkel.
• Korrosionskritische Bereiche – z. B. Außenanlagen, Wasser-/Abwassertechnik sowie hygienisch sensible Industrieumgebungen dank Edelstahl-Ausführung.

Im Handbetrieb sind die Seilrollen für die Triebwerksgruppe 1Bm/3m, im Kraftbetrieb für 1Am/4m ausgelegt und damit auch für häufige Lastwechsel geeignet.

Konstruktive Merkmale

Der VSZ-Rollenbock ist für langlebigen, seilschonenden Betrieb in anspruchsvollen, feuchten und korrosiven Umgebungen konstruiert.

• Zwillings-Rollenbock mit zwei schwenkbar gelagerten Seilrollen, die über Scharniere dem tatsächlichen Seilverlauf folgen und Seilwanderungen kompensieren.
• Seilscheiben aus Edelstahl, gedreht und auf geschliffenen Edelstahlachsen abrollend, für ruhigen Lauf und geringen Verschleiß.
• Kompletter Rollenbock aus Edelstahl 1.4301 – hohe Korrosionsbeständigkeit in feuchten oder leicht aggressiven Atmosphären.
• Rillenprofil nach DIN 15061 – seilschonende Geometrie, abgestimmt auf den zulässigen Seildurchmesserbereich.
• Lagerungsvarianten:
  • Trockengleitlagerung (Typ G) – robust und wartungsarm für langsamere oder gelegentliche Seilbewegungen.
  • Fettgefüllte, geschlossene Kugellager (Typ K) – für häufige oder schnelle Seilbewegungen mit sehr geringem Rollwiderstand.

Technische Daten – Rollenbock VSZ aus Edelstahl

Sicherheit und Einsatzhinweise

Der Rollenbock VSZ ist ein Bauteil im Seiltrieb und muss in ein ordnungsgemäß dimensioniertes Hebe- oder Zugsystem eingebunden werden.

• Nur mit Edelstahl-Drahtseilen im zulässigen Seildurchmesserbereich und passendem Rillenprofil betreiben.
• Maximale Seilzugkraft und 180°-Umlenkwinkel beachten; keine Überlastung, Stoß- oder Schwingbeanspruchung zulassen.
• Rollenbock ausschließlich auf tragfähigen Stahl- oder Edelstahlkonstruktionen montieren und alle Befestigungsmittel ausreichend dimensionieren sowie gegen Lösen sichern.
• Vor jedem Einsatz Bock, Seilrollen, Lager, Scharniere, Achsen und Seil auf Verschleiß, Verformungen, Risse und Korrosion prüfen; beschädigte Komponenten sofort austauschen.
• Wiederkehrende Prüfungen gemäß den geltenden Vorschriften (z. B. DGUV, EN 15020) durch eine befähigte Person durchführen und dokumentieren.
• Personen dürfen sich nicht im Bereich schwebender oder unter Zug stehender Seile aufhalten.
