Lindapter Schienenklemme BR

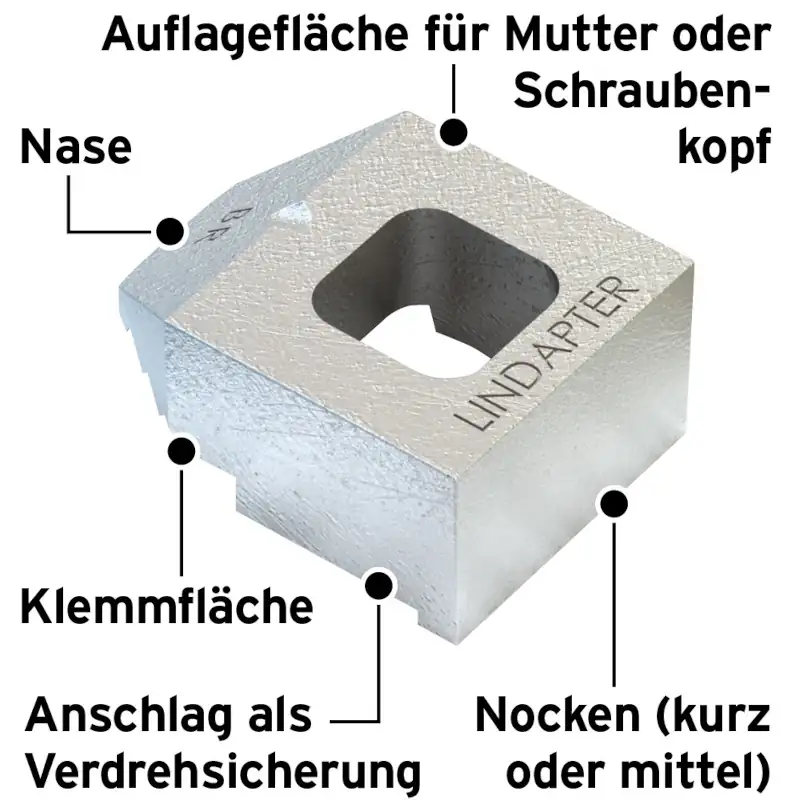

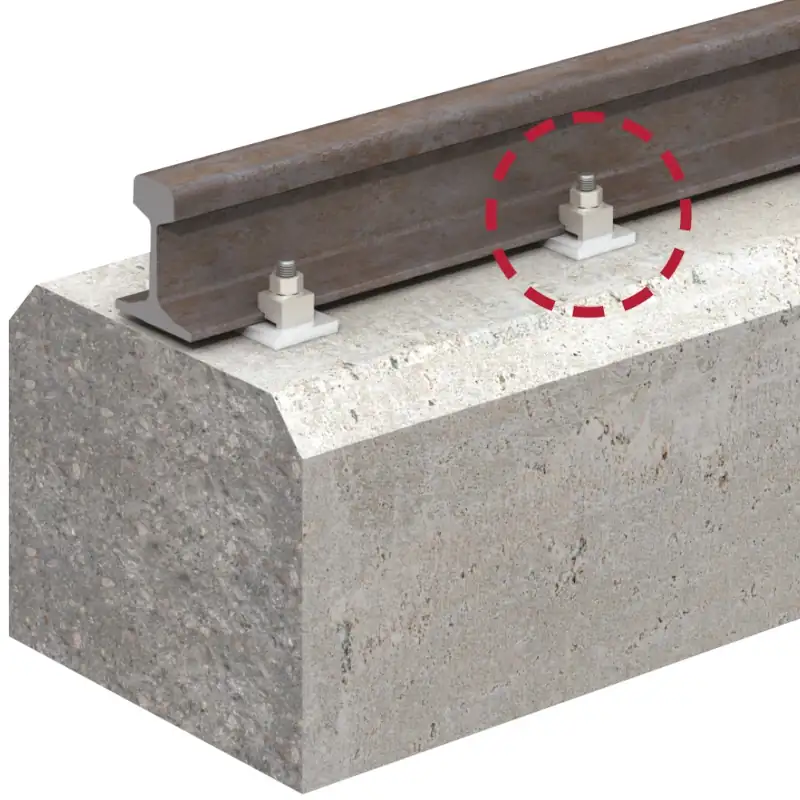

Vielseitig einsetzbare Schienenklemme, um Schienenprofile und Stahlträger für niedrige Geschwindigkeiten auf Beton zu befestigen. Sie eignet sich für parallele oder bis zu 8° geneigte Flasche. Ihre Auflagefläche ermöglicht ein Mitdrehen der Mutter bzw. des Schraubenkopfes auf einer gehärteten Unterlegscheibe. Neben Gewindebolzen lässt sich die Schienenklemme auch mit Zugstangen oder Rundbügeln verwenden. Die Klemme legt sich bei der Montage mit ihrem breiten Anschlag an die Flanschkante an und verhindert auf diese Weise ein Verdrehen. Geeignet auch bei Langlöchern.
Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
Material: Temperguss
Oberflächen: Galv. verzinkt / feuerverzinkt
Vielseitig einsetzbare Schienenklemme, um Schienenprofile und Stahlträger für niedrige Geschwindigkeiten auf Beton zu befestigen. Sie eignet sich für parallele oder bis zu 8° geneigte Flasche. Ihre Auflagefläche ermöglicht ein Mitdrehen der Mutter bzw. des Schraubenkopfes auf einer gehärteten Unterlegscheibe. Neben Gewindebolzen lässt sich die Schienenklemme auch mit Zugstangen oder Rundbügeln verwenden. Die Klemme legt sich bei der Montage mit ihrem breiten Anschlag an die Flanschkante an und verhindert auf diese Weise ein Verdrehen. Geeignet auch bei Langlöchern.
Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
Material: Temperguss
Oberflächen: Galv. verzinkt / feuerverzinkt
Informationen: Schienenklemme BR
Technische Daten Trägerklemme LS
|
|
Abmessungen
| Zulässige Belastung (5:1 Sicherheitsfaktor) | Abmessungen | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | Schraube 8.8 Z | Zug / 1 Schraube | Schub / 2 Schrauben | Anziehmoment* | Nockenhöhe V | |||||
| Y | X | kurz | mittel | T | Breite | |||||
| kN | kN | Nm | mm | mm | mm | mm | mm | mm | ||
| BR12 | M12 | 5,8 | 0,9 | 69 | 26 | 13 | 4 | 6 | 13 | 29 |
| BR16 | M16 | 8,5 | 1,7 | 147 | 30 | 16 | 6 | 8 | 16 | 35 |
| BR20 | M20 | 14,7 | 3,0 | 285 | 36 | 19 | 7 | 10 | 19 | 42 |
*Alle angegebenen Anziehmomente basieren auf Befestigungselemente im ungeschmierten Zustand.
Bitte vergewissern Sie sich, dass der Anker für das oben angegebene Anziehmoment geeignet ist.
Abmessungen Schienenklemme BR:
| Schienenklemme BR | Schraube | () | () | () | () | () | () |
|---|---|---|---|---|---|---|---|
| 12 kurz | M12 | ||||||
| 16 kurz | M16 | ||||||
| 20 kurz | M20 | ||||||
| 12 mittel | M12 | ||||||
| 16 mittel | M16 | ||||||
| 20 mittel | M20 | ||||||
| 12 SHDG kurz | M12 | ||||||
| 16 SHDG kurz | M16 | ||||||
| 20 SHDG kurz | M20 | ||||||
| 12 MHDG mittel | M12 | ||||||
| 16 MHDG mittel | M16 | ||||||
| 20 MHDG mittel | M20 |
