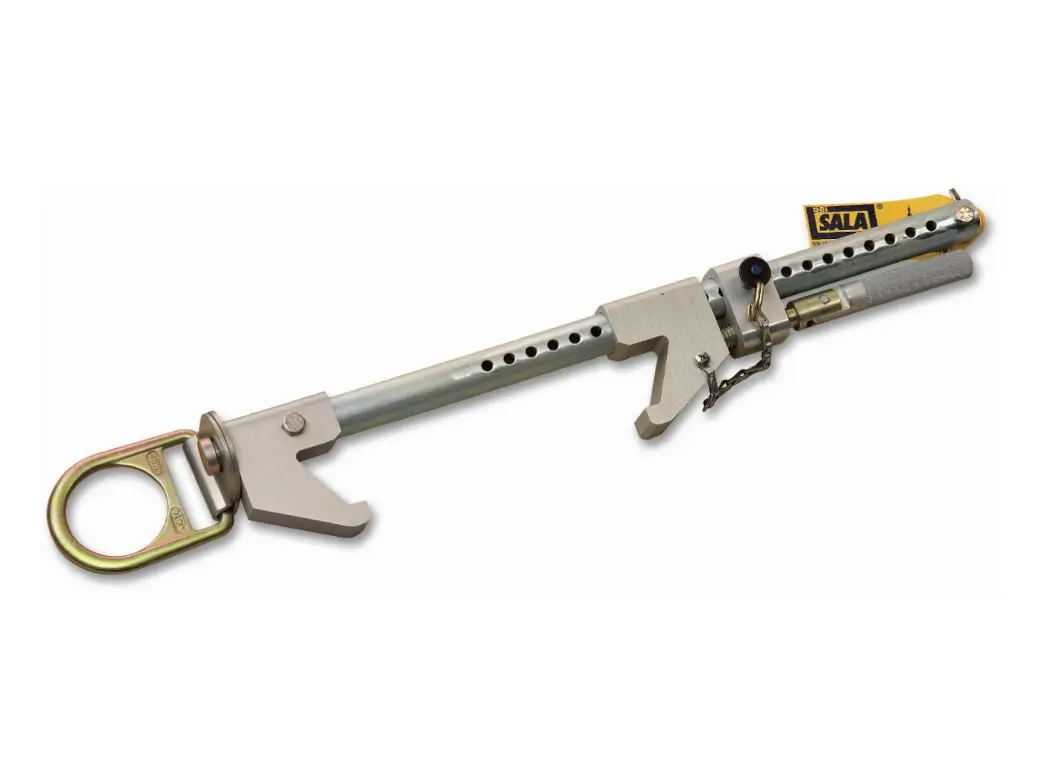

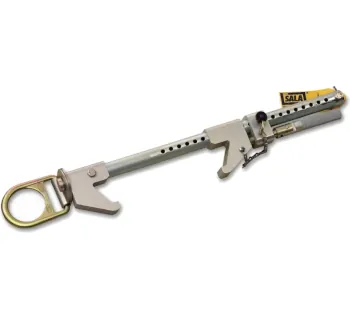

DBI SALA Festträgerklemme

Die 3M DBI-SALA Festträgerklemme ist eine Anschlageinrichtung zur sicheren Bereitstellung eines Anschlagpunkts an T-/I-Trägern. Sie wird am Trägerflansch montiert und kann in horizontaler, vertikaler und diagonaler Ausrichtung genutzt werden – überkopf oder auf Fußhöhe.

Die Fixierung erfolgt über einen Sicherheitsstift, der per Spannschraube gesichert wird. Ein drehbarer D-Ring dient als Anschlagpunkt für das persönliche Absturzsicherungssystem; die Festträgerklemme kann außerdem als Endabschluss für freigegebene horizontale Anschlageinrichtungen eingesetzt werden. Die Bruchlast ist mit 22 kN angegeben.

Einsatzbereiche

• Stahlbau & Montage: temporärer Anschlagpunkt an Trägern bei Installations-, Anpassungs- und Prüfaufgaben.
• Industrie & Instandhaltung: Sicherung bei Wartung an Anlagen, Rohrbrücken, Bühnen oder Trägerkonstruktionen.
• Hallen-/Kranbahn-Umfeld: Arbeiten entlang von Trägern, bei denen ein definierter Anschlagpunkt am Flansch benötigt wird.
• Temporäre horizontale Systeme: als Anschlagpunkt bzw. Endabschluss für freigegebene mobile horizontale Anschlageinrichtungen.

Unterschiede der Varianten

Die Festträgerklemme ist in mehreren Größen verfügbar, die sich primär durch den zulässigen Flanschbreiten-Bereich unterscheiden. Zusätzlich variiert je nach Ausführung der angegebene Werkstoff (z. B. Aluminium bzw. Aluminium/Edelstahl).

Sicherheitsaspekte & Normen

Die Festträgerklemme ist als Verankerungsverbinder für ein persönliches Auffangsystem ausgelegt und ist in den Herstellerunterlagen mit EN 795 Class B&C ausgewiesen. Die Nutzung ist für 1 Person vorgesehen; das zulässige max. Anwendergewicht ist mit 141 kg (inkl. Kleidung, Werkzeug etc.) angegeben.

• Trägerflansch passend wählen: Montage ausschließlich an Flanschen innerhalb des jeweiligen Flanschbreiten- und Flanschstärken-Bereichs der Ausführung.
• Anschlagpunkt richtig positionieren: Pendelfall-Risiko minimieren, indem möglichst nahe unter/über dem Anschlagpunkt gearbeitet wird.
• Tragfähigkeit der Struktur: Der Träger bzw. die Struktur muss die erforderlichen Lasten in den zulässigen Belastungsrichtungen aufnehmen können.
• Sichtprüfung vor Einsatz: Bauteile, Stift/Sicherung und D-Ring auf Beschädigung, Verformung, Korrosion und sicheren Sitz prüfen.

Werkstoffe (aus Herstellerunterlagen)

• D-Ring: Edelstahl
• Hakenenden: Aluminium
• Einstellklotz: Aluminium
• Stützrohr: legierter Stahl, beschichtet

Montagehinweise

Die Montage erfolgt am Trägerflansch in einer der vorgesehenen Montagerichtungen (oben, unten oder seitlich), abhängig von der Arbeitssituation. Achten Sie darauf, dass keine Anbauteile oder Hindernisse eine vollständige Anlage der Haken am Flansch verhindern.

1. Sicherungsstift entfernen und den verstellbaren Haken über den Einstellgriff öffnen.
2. Festträgerklemme in gewünschter Position am Flansch ansetzen (oben/unten/seitlich).
3. Fixen Haken an einer Flanschseite anlegen und den verstellbaren Haken an die gegenüberliegende Flanschseite führen.
4. Bohrung ausrichten und Sicherheitsstift einsetzen, sodass die Verriegelung sicher einrastet.
5. Über den Einstellgriff handfest anziehen, bis beide Haken fest am Flansch anliegen; anschließend festen Sitz kontrollieren.

Passende Artikel/Zubehör

• DBI SALA Trägergleiter für T-Träger – für Anwendungen mit beweglichem Anschlagpunkt entlang des Trägers.
• DBI SALA Höhensicherungsgeräte (z. B. für Arbeiten an Trägern und Kanten) – als Teil eines abgestimmten PSA-Systems.
• DBI SALA Verbindungsmittel – zur Verbindung zwischen Auffanggurt und Anschlagpunkt je nach Systemkonzept.
