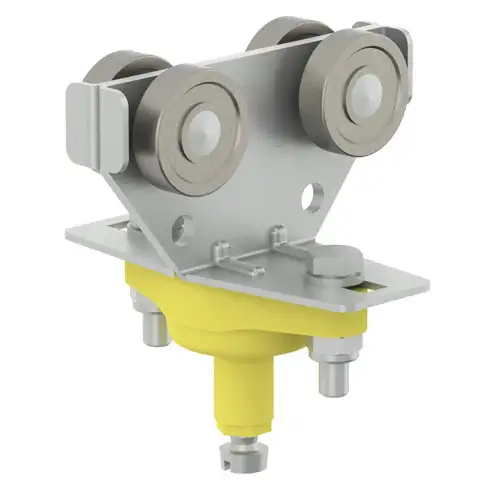

Leitungswagen mit Kugelgelenk für C-Schiene 40x40 Gr1
| Programm | 240 |
| Leitung | Rundleitung |
| Gewicht ca. | 0.36 kg |
| Artikel-Nr.: | 024313-80 |
Qualitätsmerkmale
- Verbindungsselemente und Wagenkörper aus verzinktem Stahl. Kugelgelenk aus Kunststoff
- Standard Laufrollen: Kugellager, galvanisch verzinkt mit ZZ Dichtung
- Temperaturbereich: -30°C bis 60°C
- Maximale Tragfähigkeit 20 kg
Maximale Fahrgeschwindigkeit 50 m/min
Zwischenverkauf vorbehalten!
| Bild | Typ | Programm | Leitung | Länge | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|
Beschreibung: Wampfler Leitungswagen mit Kugelgelenk für C-Schiene 40x40 Gr1
Abmessungen
| Wagenlänge | lw | = | 80 mm |
Leitungen
Für Leitungen in Schleppkabelsystemen sind folgende Kriterien erforderlich:- Doppelte Isolation
- Flexibilität für häufige Biegewechselbelastung
- Robuste Außenmäntel
- Einsatz- und Umgebungsbedingungen geeignete Leitungen verwenden
Leitungsbelegung
Leitungen oder Schläuche werden in hierfür vorgesehen Leitungshaltern am Kugelgelenk befestigt.
Sind mehrere Kabel und/oder Schläuche mitzuführen, werden diese untereinander verschraubt.
In den Rundleitungswagen sind maximal 3 Leitungen in separaten Leitungshaltern, untereinander hängend anzuordnen. Bei dieser mehrstöckigen Anordnung sind die Leitungen mit dem höchsten Leitungsgewicht pro Meter in der obersten Auflagen anzubringen. Die jeweils oberen Auflagen sind mit etwas weniger Längenzuschlag aufzulegen als die Leitungen der darunter liegenden Auflagen.
Für max. 3 Leitungen in separaten Leitungshaltern, untereinander hängend.
Geeignet für Leitungshalter: 020131-16 und 020131-25. Der nächst größere Leitungshalter 020131-36 darf nur mit einer Wagenlänge von 125 mm gekoppelt werden.
