Bauer Kippbehälter Typ V

Aufbau und Funktionsprinzip

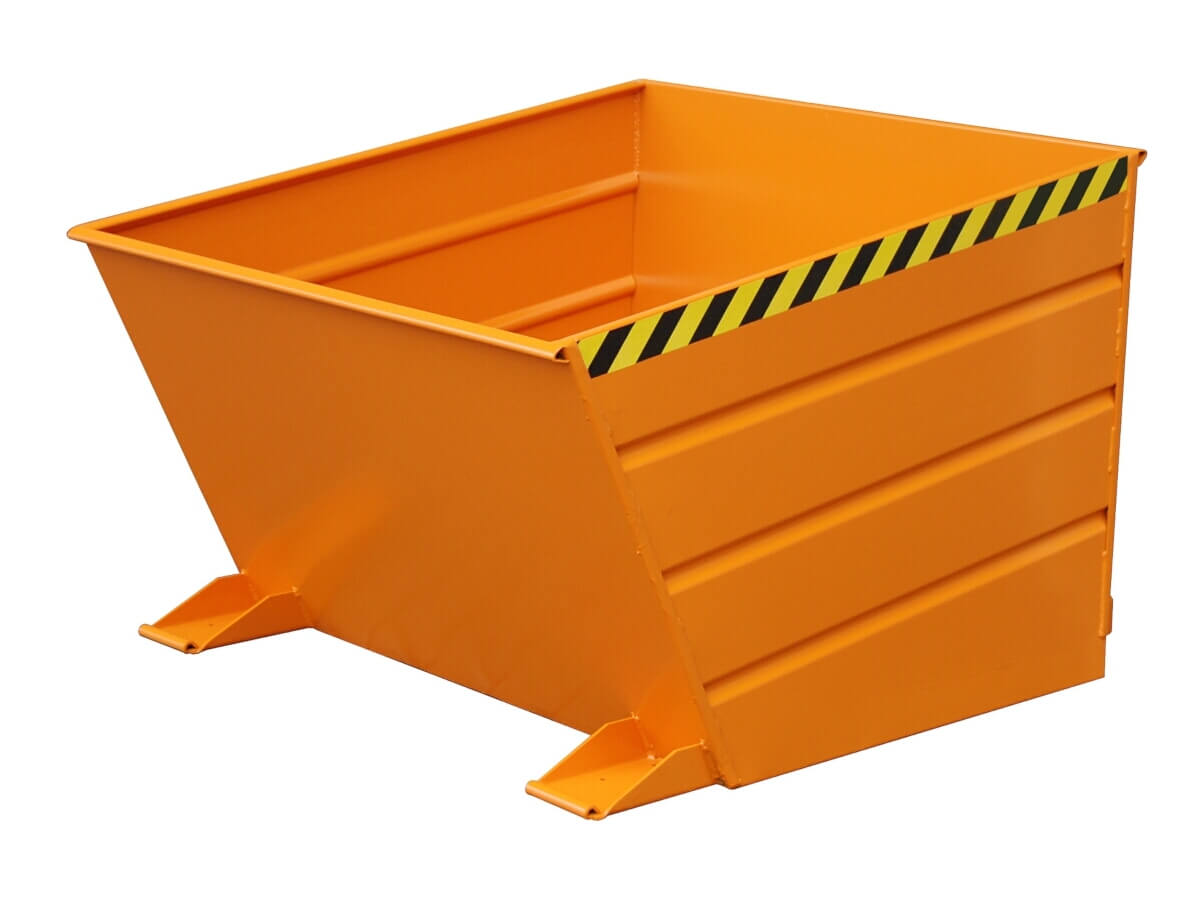

Der Kippbehälter Typ V ist als Stapler-Anbaubehälter mit kompaktem, kastenförmigem Aufbau konzipiert. Die Mulde aus Stahlblech wird seitlich profiliert, um Verformungen zu minimieren und eine hohe Stabilität bei Stoß- und Schüttbelastung sicherzustellen.

• Stabiler Grundrahmen mit Einfahrtaschen zur sicheren Aufnahme mit Gabelstaplerzinken.
• Seitliche Profilierung erhöht die Steifigkeit der Wände und schützt vor Ausbeulungen bei rauem Betrieb.
• Innovativer Hebelverschluss mit Seilzugbetätigung zum Auslösen des Kippvorgangs vom Fahrersitz.
• Durchgehend geschlossene Einfahrtaschen für staplerschonende Aufnahme und sichere Führung der Gabelzinken.
• Optional Rollen aus Polyamid (2 Lenk- und 2 Bockrollen, Ø ca. 180 mm), um den Behälter von Hand zu verfahren.
• Optional zweiteiliger verzinkter Deckel, öl- und wasserdichte Verschweißung und einstellbare Kippbremse für kontrolliertes Abkippen.
• Oberflächenvarianten: mehrere RAL-Farben (z.B. RAL 2000, 3000, 5012, 6011, 7005) sowie feuerverzinkt.

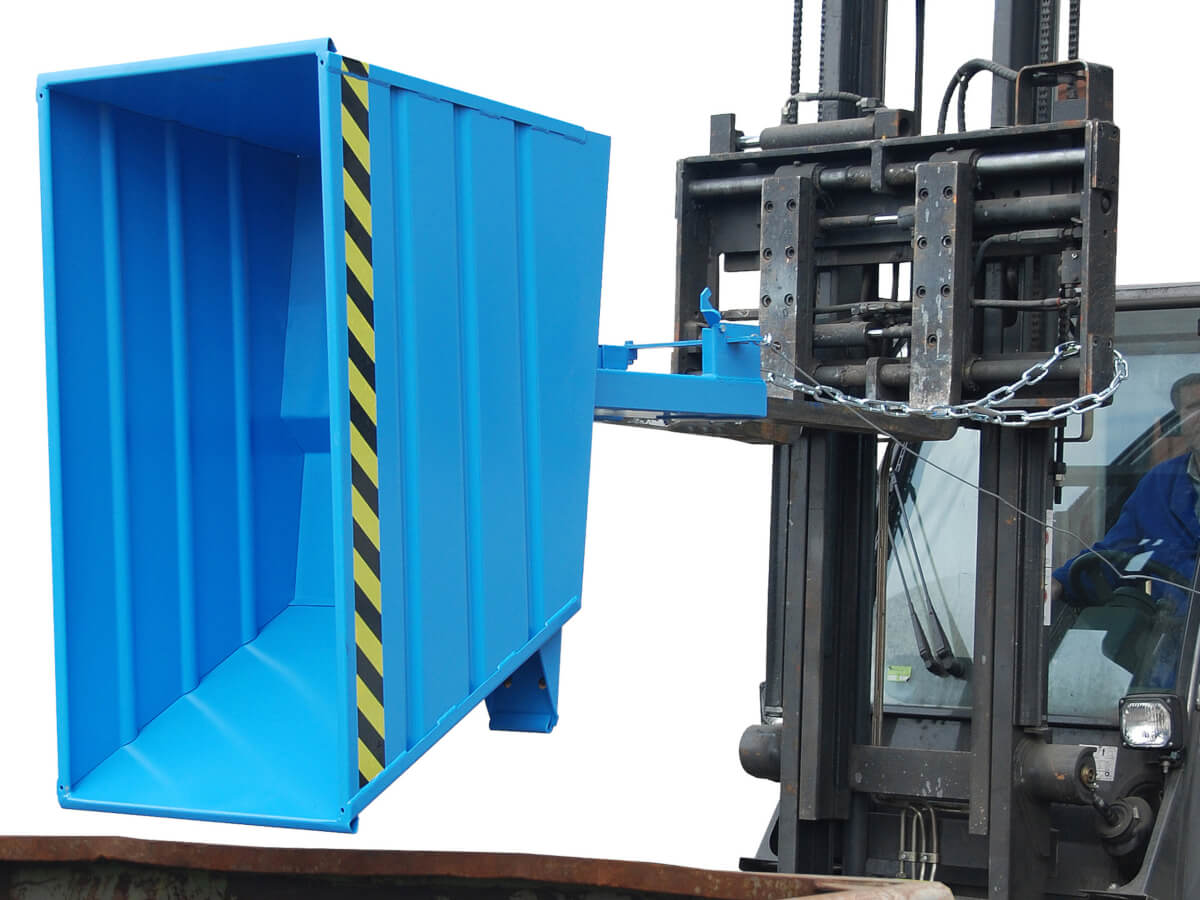

Im Betrieb wird der Behälter mit dem Gabelstapler aufgenommen und zum Entleerpunkt gefahren. Dort löst der Fahrer den Hebelverschluss per Seilzug, der Behälter kippt über den vorderen Rand, entleert das Schüttgut in den Zielcontainer und schwenkt anschließend wieder in die Ausgangsposition, wo die Kippsicherung erneut einrastet.

Einsatzbereiche und typische Anwendungen

Der Typ V deckt ein breites Spektrum an Anwendungen in Produktion, Logistik und Entsorgung ab und ist für Schüttgüter, Rohstoffe sowie Industrieabfälle geeignet.

• Metall- und Kunststoffverarbeitung
  Sammeln von Stanzteilen, Abschnitten, Angüssen und Verpackungsresten direkt an der Maschine.
• Allgemeine Industrieentsorgung
  Erfassung von Mischabfällen, Kehricht und Produktionsrückständen mit anschließendem Entleeren in Großcontainer.
• Kommissionierung und innerbetrieblicher Transport
  Zwischenpuffer für Kommissioniergut oder Halbfertigprodukte, insbesondere bei rückgeführt zu recycelnden Materialien.
• Baustoff- und Lagerlogistik
  Transport von Sand, Kies, Bauschutt oder Schüttrohstoffen innerhalb des Werksgeländes.
• Entsorgungs- und Recyclingbetriebe
  Vorsortierte Erfassung verschiedener Abfallfraktionen und ergonomisches Entleeren in Press- oder Sammelcontainer.

Die Kombination aus niedriger Schüttkante (VD) und robuster Profilierung macht den Behälter besonders geeignet für Arbeitsplätze mit beengten Platzverhältnissen und häufiger manueller Befüllung.

Varianten des Kippbehälters Typ V und Unterschiede

Die Baureihe Typ V umfasst mehrere Größen und zwei grundlegende Konstruktionsvarianten, die sich durch ihre Kantenführung und Schüttkantenhöhe unterscheiden.

• Typ VD – Diagonale Profilierung, niedrige Schüttkante
  Seitliche Profilierung verläuft diagonal, der Behälter läuft nach vorne konisch aus und bietet eine reduzierte Schüttkantenhöhe. Besonders ergonomisch beim Befüllen per Hand oder bei niedrigen Förderhöhen.
• Typ VG – Horizontale Profilierung, höhere Schüttkante
  Seitliche Profilierung verläuft horizontal. Diese Ausführung ist für größere Volumen und höhere Schüttkanten ausgelegt, wenn meist per Fördertechnik oder mit Schaufelladern beschickt wird.
• Ausführungskennzeichnung D / G
  In der TOMANRO-Tabelle sind die Varianten mit D und G bezeichnet; diese stehen typischerweise für VD (diagonal) und VG (gerade).
• Volumenstufen
  Inhalt ca. 500 dm³, 550 dm³, 650 dm³, 700 dm³, 800 dm³, 900 dm³, 1000 dm³ und 1100 dm³.
• Tragfähigkeit
  Je nach Größe beträgt die Traglast typischerweise 750 kg, 1000 kg oder 1500 kg.
• Schüttkantenhöhen
  Je nach Volumen liegen die Schüttkantenhöhen z.B. bei 570 mm, 721 mm, 730 mm oder 890 mm.
• Oberfläche
  Wahlweise lackiert in mehreren RAL-Tönen oder feuerverzinkt für korrosive Umgebung und Außenbereiche.

Für die Auswahl ist entscheidend, ob eine niedrige Schüttkante für manuelles Befüllen, eine größere Mulde für Schüttgüter oder eine feuerverzinkte Oberfläche für Witterungsbeanspruchung benötigt wird.

Technische Kerndaten (Auszug)

Die vollständigen Tabellen sind im Datenblatt Kippbehälter Typ V hinterlegt. Die nachfolgende Übersicht zeigt typische Größen und Lastbereiche ohne Preisangaben.

Sicherheitsaspekte und relevante Vorschriften

Als Stapler-Anbaugerät ist der Kippbehälter Typ V ein sicherheitsrelevantes Arbeitsmittel, dessen Einsatz rechtlichen und normativen Vorgaben unterliegt.

• Betriebssicherheitsverordnung (BetrSichV) – fordert eine Gefährdungsbeurteilung, geeignete Schutzmaßnahmen sowie regelmäßige Prüfungen durch befähigte Personen.
• DGUV Vorschrift 68 (Flurförderzeuge) – regelt den sicheren Umgang mit Gabelstaplern und Anbaugeräten, einschließlich Sicherung gegen Abrutschen und Einhaltung der Staplertragfähigkeit.
• DGUV-Regeln für Lastaufnahmeeinrichtungen – u.a. zur Tragfähigkeitskennzeichnung, Sichtprüfung, Dokumentation und maximal zulässigen Neigungen beim Transport.
• Sicherheitsfunktionen des Typ V

  • Hebelverschluss mit Seilzug – Kippen aus sicherer Entfernung vom Fahrersitz.
  • Kippsicherung – rastet nach der Entleerung automatisch wieder ein.
  • Geschlossene Einfahrtaschen – vermindern das Risiko eines unbeabsichtigten Abrutschens.
  • Optional öl- und wasserdichte Wanne – reduziert Umwelt- und Rutschgefahren bei flüssigen Medien.

Vor Erstinbetriebnahme ist die Betriebsanleitung vollständig zu lesen. Wiederkehrende Prüfungen und Sichtkontrollen der Schweißnähte, Einfahrtaschen, Rollen und Verriegelung sind zu dokumentieren. Beschädigte Behälter dürfen nicht weiter verwendet werden.

Häufige Fehler in der Praxis und wie man sie vermeidet

In der Praxis treten bei Kippbehältern immer wieder ähnliche Anwendungsfehler auf. Beim Typ V sollten insbesondere folgende Punkte beachtet werden:

• Überladung des Behälters
  Das zulässige Traglastniveau von 750 kg, 1000 kg oder 1500 kg wird insbesondere bei schweren Schüttgütern (z.B. Stahlteile, mineralische Baustoffe) schnell erreicht. Abhilfe: Gewichte kalkulieren, Füllhöhe begrenzen und die Staplertragfähigkeit berücksichtigen.
• Ungeeignete Variante gewählt
  Wird ein VG mit hoher Schüttkante an Arbeitsplätzen eingesetzt, an denen überwiegend manuell befüllt wird, führt dies zu schlechter Ergonomie. In solchen Fällen ist der VD mit niedriger Schüttkante vorteilhaft.
• Hebelverschluss nicht vollständig eingerastet
  Ein nur teilweise verriegelter Behälter kann beim Fahren oder Bremsen unkontrolliert kippen. Vor Fahrtantritt ist die Verriegelungsstellung visuell zu kontrollieren.
• Falsche Entleerposition
  Kippen auf schrägem Untergrund oder bei angehobenem Hubgerüst erhöht das Kipp- und Absturzrisiko. Der Kippvorgang sollte grundsätzlich auf ebenem Boden und mit möglichst niedriger Hubhöhe erfolgen.
• Zusätzliche Sicherung nicht genutzt
  Verfügbare Sicherungsketten oder Verriegelungselemente an Einfahrtaschen werden teilweise nicht eingesetzt, obwohl sie vom Hersteller vorgesehen sind.
• Mangelnde Wartung und Reinigung
  Verschmutzte Lager, korrodierte Rollen oder zugestellte Einfahrtaschen beeinträchtigen die Funktion. Regelmäßige Reinigung, Schmierung beweglicher Teile und eine Dokumentation der Wartungen sind daher unerlässlich.
• Personen im Gefahrenbereich
  Während des Kippvorgangs dürfen sich keine Personen unter oder vor der Mulde bzw. im Schüttbereich befinden. Der Gefahrenbereich ist zu kennzeichnen und Beschäftigte sind entsprechend zu unterweisen.

Zubehör und passende Ergänzungsprodukte von Bauer

Für einen optimalen Einsatz des Kippbehälters Typ V stehen abgestimmte Zubehörteile sowie ergänzende Bauer-Kippbehälter zur Verfügung, die die innerbetriebliche Entsorgungs- und Materiallogistik abrunden.

• Rollen-Set für Typ V (VD / VG)
  Zwei Lenk- und zwei Bockrollen aus Polyamid (Ø ca. 180 mm, eine Lenkrolle mit Feststeller) machen den Behälter flexibel verfahrbar, insbesondere in Bereichen, in denen nur eingeschränkt mit dem Stapler gefahren werden darf.
• Verzinkter Deckel, öl- und wasserdichte Ausführung, Kippbremse
  Der zweiteilige verzinkte Deckel schützt vor Witterung und Staubeintrag, die öl- und wasserdichte Verschweißung ermöglicht die sichere Aufnahme flüssigkeitsbehafteter Abfälle und die einstellbare Kippbremse erlaubt ein kontrolliertes, langsames Entleeren.
• Kippbehälter Typ BK
  Der Typ BK ist ein Kippbehälter mit Abrollmechanismus und großem Fassungsvermögen. Er eignet sich als Zielbehälter für mehrere kleinere Typ-V-Behälter oder als zentrale Sammelstelle im Betrieb.
• Kippbehälter Typ NK
  Der Typ NK mit Scheren-Kipp-Mechanismus ermöglicht ein tiefes Auskippen in Container. In Kombination mit dem Typ V lassen sich mehrstufige Entsorgungskonzepte realisieren (z.B. Vorsammlung im Typ V, Endentsorgung im Typ NK).
• Multikippbehälter DUO / TRIO
  Multikippbehälter mit zwei oder mehr Kammern dienen als Ergänzung, wenn verschiedene Abfallfraktionen (Metall, Kunststoff, Restmüll) parallel erfasst werden sollen.

Bei der Kombination von Behältern und Zubehör sollten Tragfähigkeit, Gabelabmessungen, Staplerlastdiagramm und Entsorgungswege aufeinander abgestimmt werden, um eine sichere und wirtschaftliche Lösung zu erhalten.
