Bauer Spänebehälter Typ SKM

Spänebehälter Typ SKM von Bauer

Der Spänebehälter Typ SKM von Bauer ist ein fahrbarer Stapler-Anbaubehälter, der speziell zum Sammeln und Trennen von Spänen (Feststoffen) und Kühlschmierstoff/Bohrmilch (Flüssigkeiten) entwickelt wurde. Die Trennung erfolgt über ein Siebblech; Flüssigkeiten lassen sich über einen integrierten Ablasshahn (1") gezielt ablassen, bevor die Späne über den Kippmechanismus entleert werden.

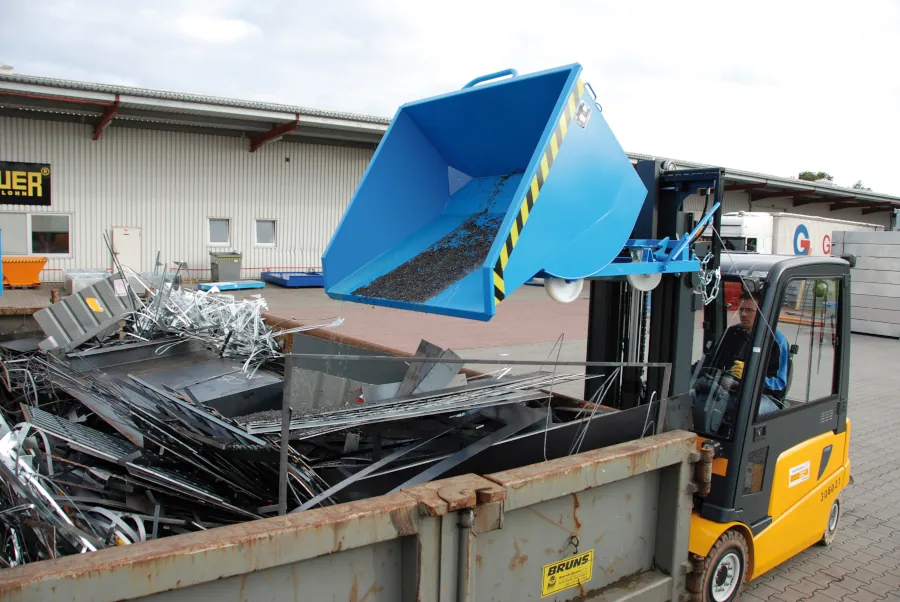

Abbildung: Bauer Spänebehälter Typ SKM (Beispielansicht).

Einsatzbereiche

Der SKM wird typischerweise direkt an zerspanenden Maschinen (z. B. Drehen, Fräsen, Bohren) eingesetzt, um anfallende Späne inklusive Emulsion sicher aufzunehmen. Durch die Kombination aus Trennblech und öl- und wasserdicht verschweißter Mulde eignet er sich besonders für Produktionsbereiche, in denen Flüssigkeiten kontrolliert zurückgewonnen bzw. getrennt entsorgt werden müssen.

• Maschinennahe Sammlung von Spänen unter/nebem CNC-Maschinen
• Trennung von Kühlschmierstoff und Feststoffen zur sauberen Entsorgung
• Innerbetrieblicher Transport durch Fahrwerk (Rollen) und Schiebegriff
• Staplerhandling über Einfahrtaschen und Kippfunktion per Seilzug

Varianten und Unterschiede

Die Serie umfasst die Größen SKM 30, SKM 50 und SKM 75. Wesentliche Unterschiede sind Inhalt, Tragfähigkeit, Abmessungen und Eigengewicht (lackiert vs. feuerverzinkt).

Trenntechnik (Siebblech)

Das Siebblech dient dazu, Feststoffe zuverlässig zurückzuhalten, während Flüssigkeiten in den Behälterbereich ablaufen und über den 1"-Ablass abgelassen werden. Für die SKM-Serie werden u. a. ein Lochdurchmesser von 3 mm (und häufig eine Teilung von 6 mm) genannt – das ist praxisgerecht für typische Metallspäne, bei denen Emulsionen abtropfen sollen, ohne dass gröbere Späne durchfallen.

Bedienung und Ablauf in der Praxis

• Aufnehmen des Behälters über Einfahrtaschen mit dem Gabelstapler
• Transport zur Entsorgungsstelle oder zum Sammelpunkt
• Flüssigkeit ablassen über den Ablasshahn (1") in ein geeignetes Sammelsystem
• Kippen/Entleeren in jeder Hubhöhe per Seilzug vom Staplersitz aus
• Sicherungskette und konstruktive Sicherung reduzieren das Risiko von unbeabsichtigtem Abrutschen/Abkippen

Die Mulde ist laut Hersteller-/Händlerbeschreibung öl- und wasserdicht ausgeführt und besitzt ein umlaufendes Randprofil; dadurch wird das unkontrollierte Austreten von Flüssigkeiten im Normalbetrieb reduziert.

Häufige Fehler in der Anwendung

• Flüssigkeit nicht vorher ablassen: Wird direkt gekippt, kann Kühlschmierstoff unkontrolliert austreten (Rutschgefahr, Verschmutzung).
• Siebblech verstopft: Spänestau oder falsche Späneart (z. B. lange, bandförmige Späne) kann die Trennwirkung verringern – regelmäßige Reinigung einplanen.
• Überlastung / falsche Lastverteilung: Tragfähigkeit und Schwerpunkt beachten; bei nassen Spänen steigt das Gewicht deutlich.
• Fehlende Sicherung beim Transport: Sicherung gegen Abrutschen/Abkippen konsequent nutzen (z. B. Kette/Arretierung).
• Ungeeignete Aufnahme mit Stapler: Zinkenabstand/Einstecktiefe prüfen; ruckartige Fahrweise vermeiden.

Sicherheitsaspekte und Normen

Für den sicheren Betrieb sind die betrieblichen Regeln für Flurförderzeuge maßgeblich: Nur unterwiesene Fahrer einsetzen, Tragfähigkeit des Staplers (inkl. Anbaugerät/Lastschwerpunkt) berücksichtigen, Sichtfeld und Fahrwege sichern und vor dem Kippvorgang den Bereich absperren (Quetsch-/Schwenkbereich). Als relevante Unfallverhütungsvorschrift wird in Deutschland häufig die DGUV Vorschrift 68 (Flurförderzeuge) herangezogen.

• Quetsch- und Scherstellen im Kippbereich vermeiden (Sicherheitsabstand)
• Standfestigkeit beachten: Kippen nur auf stabilem Untergrund, ohne Personen im Gefahrenbereich
• Leckagen vermeiden: Ablasshahn kontrolliert bedienen, Auffang-/Sammelbehälter vorsehen
• Wartung: Rollen, Arretierung, Seilzug und Sicherungselemente regelmäßig prüfen

Der Behälter selbst verfügt laut Herstellerangaben über eine Sicherung gegen unbeabsichtigtes Abrutschen und Auskippen sowie einen günstigen Lastschwerpunkt – dennoch ersetzt das nicht die Gefährdungsbeurteilung und eine angepasste Fahr- und Kippweise.

Passendes Zubehör und ergänzende Artikel

Für einen sauberen und sicheren Betrieb sind – je nach Prozess – folgende Ergänzungen sinnvoll:

• Deckel (verzinkt, 2-seitig zu öffnen): schützt vor Fremdkörpern, reduziert Spritzwasser/Emulsionsaustritt beim Transport und unterstützt Ordnung in der Fertigung.
• Auffang- und Sammelsystem für abgelassene Flüssigkeiten (z. B. geeignete Kanister/Behälter im Öl-/KSS-Management)
• Alternativen/Ergänzungen von Bauer: Wenn statt fahrbarer Behälter eher eine niedrige Bauhöhe oder andere Entleerlogik benötigt wird, kann innerhalb der Bauer-Spänebehälterfamilie ein anderer Typ besser passen.
