Bauer Spänebehälter Typ S3S

Der Spänebehälter Typ S3S von Bauer ist ein Stapler-Anbaubehälter zum Sammeln, Trennen und Entsorgen von Spänen inklusive anhaftender Kühlschmierstoffe. Als Späne-Kippbehälter verfügt er über ein integriertes Siebblech sowie einen Ablasshahn 1"; die Wanne ist öl- und wasserdicht verschweißt, sodass Flüssigkeiten kontrolliert abgelassen werden können, bevor die Späne gekippt werden.

Besonderheit des S3S ist die 3-seitige Kippfunktion: Die Kipprichtung lässt sich einfach auf vorne, links oder rechts einstellen, was das Entleeren bei engen Platzverhältnissen deutlich erleichtert. Das Kippen in jeder Höhe per Seilzug entspricht dem Verfahren klassischer Kippbehälter, kombiniert mit einer stabilen Wanne aus Wannenblech und umlaufendem Randprofil für staplerschonendes Abrollen.

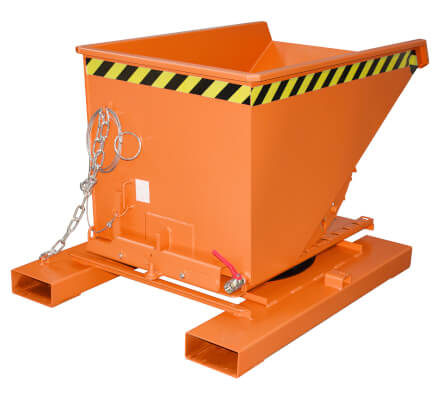

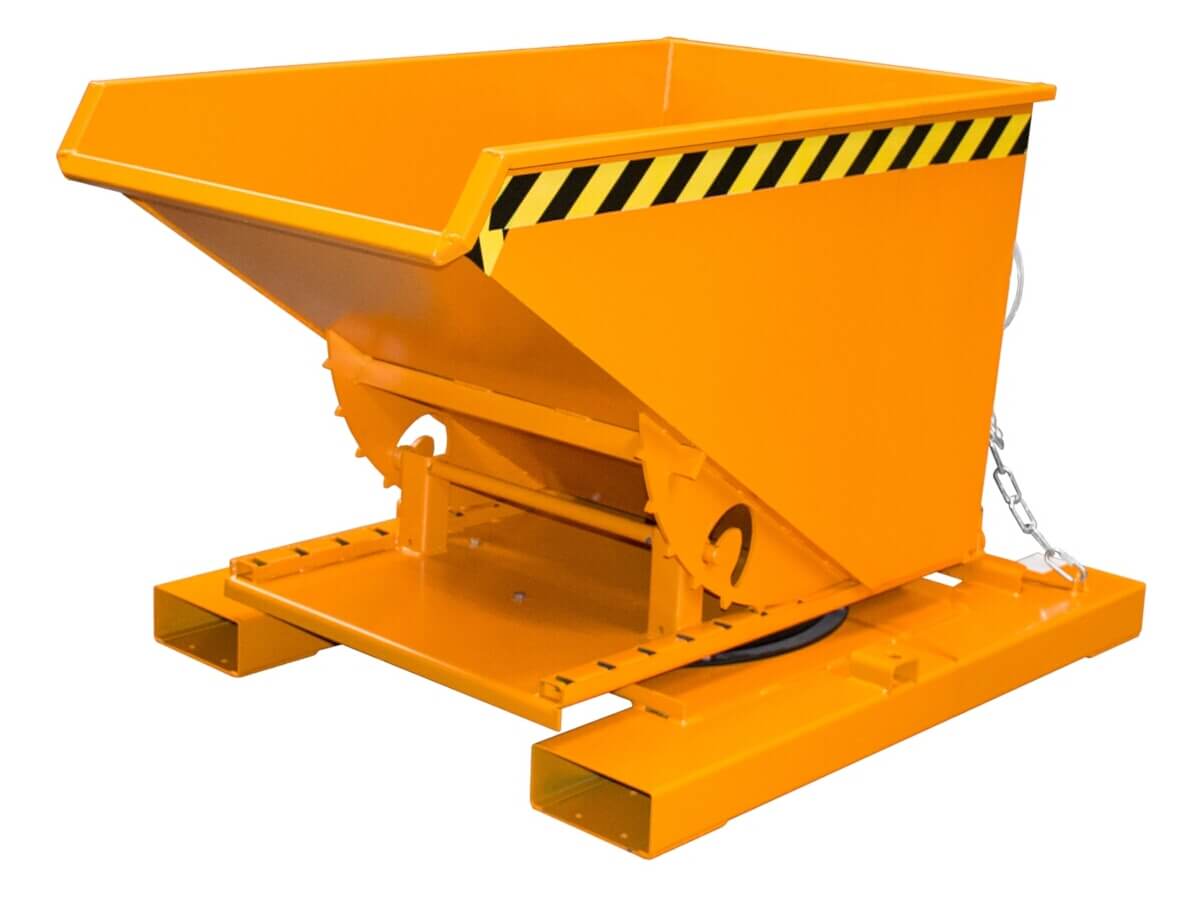

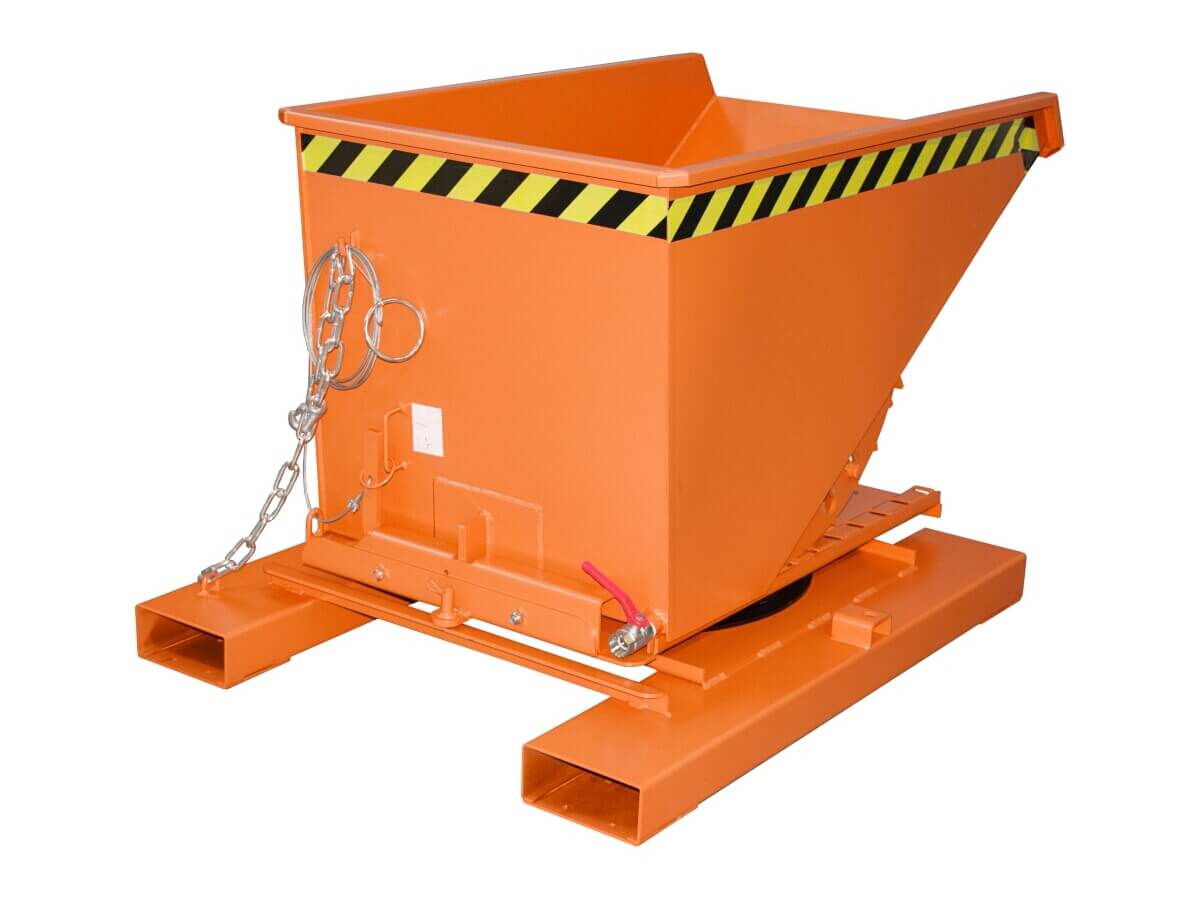

Abbildung: Bauer Spänebehälter Typ S3S (Beispielansicht von TOMANRO).

Einsatzbereiche

Der S3S ist ideal für zerspanende Fertigungen, in denen Späne regelmäßig mit Emulsion oder Öl anfallen und vor der Entsorgung eine Trennung von Flüssigkeit und Feststoff benötigt wird. Durch die 3-seitige Kippoption kann der Behälter auch dann entleert werden, wenn Container oder Sammelstellen nur seitlich erreichbar sind, wodurch Rangieraufwand reduziert wird.

• CNC-Drehen/Fräsen/Bohren: Späne sammeln und Kühlschmierstoff kontrolliert ablassen
• Werkstatt & Instandhaltung: sauberes Handling von Spänen und Reststoffen
• Recycling/Entsorgung: Flüssigkeiten vorab ablassen, dann Späne kippen
• Enge Stellflächen: seitliches Entleeren durch links/rechts Kippen

Varianten und Unterschiede

Die S3S-Serie ist in mehreren Größen verfügbar. Die Varianten unterscheiden sich vor allem in Volumen, Tragfähigkeit und Abmessungen; die Einfahrtaschen-Innenmaße sind auf gängige Staplerzinken ausgelegt (A 600 mm, B 200 mm, C 80 mm).

Was den S3S vom Kippbehälter 3S unterscheidet

Beide Typen bieten die 3-seitige Kippfunktion (vorne/links/rechts), der S3S ist jedoch für Späne ausgelegt: Er besitzt serienmäßig ein Siebblech, einen Ablasshahn 1" sowie eine öl- und wasserdicht verschweißte Wanne.

Typische Bedienung in der Praxis

• Kipprichtung einstellen (vorne, links oder rechts) passend zur Sammelstelle
• Aufnehmen mit Stapler über durchgehend geschlossene Einfahrtaschen
• Abtropfen lassen: Flüssigkeit sammelt sich unterhalb des Siebblechs
• Ablassen über Ablasshahn 1" in ein geeignetes Sammelsystem
• Kippen in jeder Hubhöhe per Seilzug vom Staplersitz

Optional ist ein Rollenfahrwerk nachrüstbar (2 Lenk- und 2 Bockrollen aus Polyamid, Ø 180 mm, eine Lenkrolle mit Feststeller; Bauhöhe 225 mm) sowie ein verzinkter Deckel (2-seitig zu öffnen).

Häufige Fehler

• Ohne Ablassen kippen: Kühlschmierstoff kann unkontrolliert austreten (Rutschgefahr, Verschmutzung).
• Siebblech nicht reinigen: Verstopfung verlängert Abtropfzeit und verschlechtert die Trennung.
• Kipprichtung falsch gewählt: unnötiges Rangieren statt seitlichem Entleeren bei engen Platzverhältnissen.
• Überlastung: nasse Späne sind deutlich schwerer; Tragfähigkeit strikt einhalten.
• Zinken nicht vollständig eingefahren: erhöht Abrutsch- und Beschädigungsrisiko an Einfahrtaschen.

Sicherheitsaspekte und Normen

Als Anbaugerät am Flurförderzeug sind vor allem Tragfähigkeit, Lastschwerpunkt und die korrekte Befestigung entscheidend. Die DGUV Vorschrift 68 fordert u. a., dass sich der Fahrer vor der Verwendung vergewissert, dass das Anbaugerät bestimmungsgemäß befestigt ist, und dass weder die Tragfähigkeit des Anbaugeräts noch die des Flurförderzeugs überschritten wird.

• Kippbereich freihalten (Schwenkzone, Containerkante, Fallbereich)
• Dichtheit und Funktion des Ablasshahns regelmäßig prüfen
• Sicherung gegen Abrutschen/Auskippen konsequent nutzen
• Wartung: Seilzug, Schwenk-/Arretierpunkte und Schweißnähte wiederkehrend kontrollieren

Passende Artikel und Zubehör (Bauer)

Für den S3S sind vor allem Zubehörteile sinnvoll, die Sauberkeit, Mobilität und Prozesssicherheit erhöhen: ein verzinkter Deckel reduziert Spritzer/Eintrag von Fremdkörpern, und ein nachrüstbares Rollenfahrwerk erleichtert das Umsetzen im Bereich ohne permanenten Staplereinsatz. Zusätzlich empfiehlt sich ein geeignetes Sammelsystem für abgelassene Kühlschmierstoffe, damit Flüssigkeiten sauber aufgefangen und getrennt entsorgt bzw. aufbereitet werden können.
