Bauer Kippbehälter Typ GU-RZ

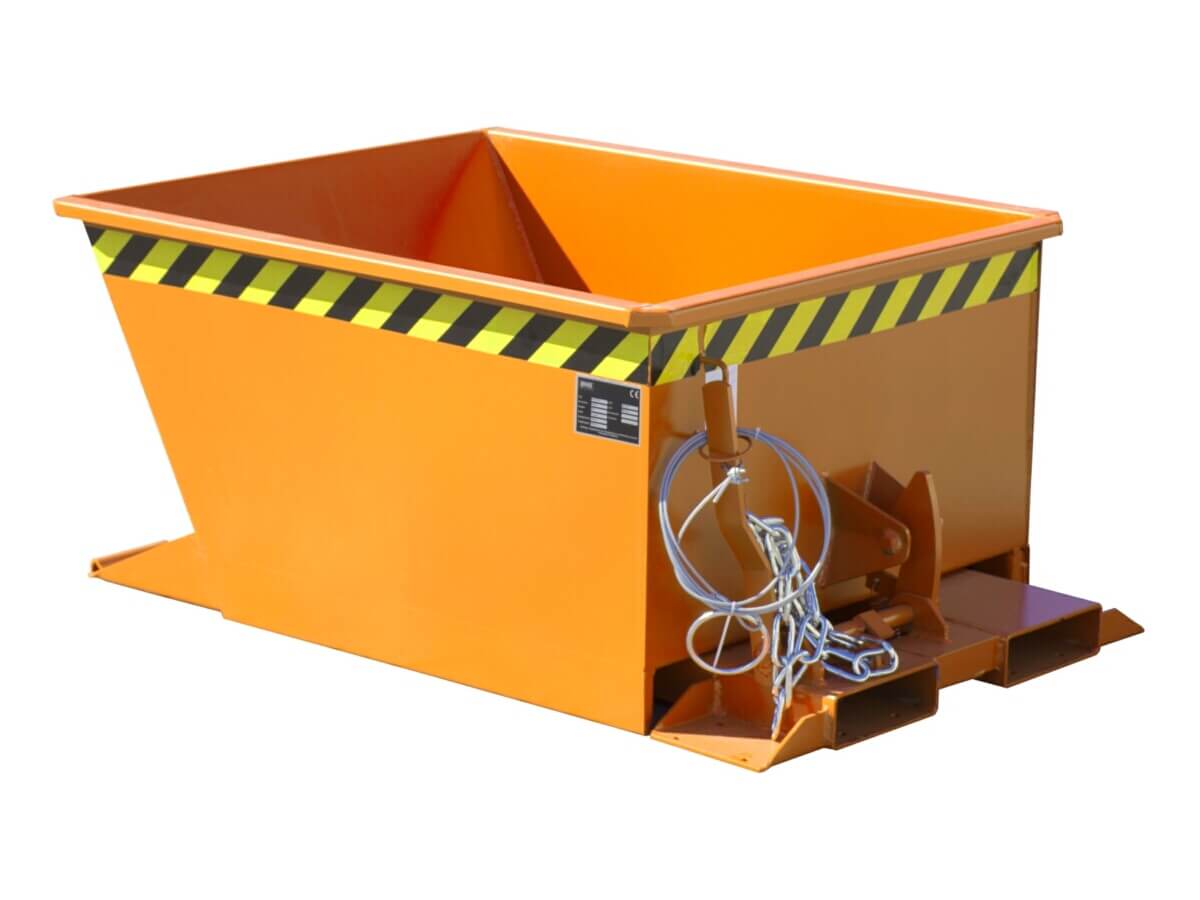

Der Kippbehälter Typ GU-RZ von Bauer ist ein speziell für Routenzüge konzipierter Stapler-Kippbehälter mit geringer Bauhöhe. Dank seiner kastenförmigen Wannenblech-Konstruktion mit umlaufendem Randprofil und einem stabilen Grundrahmen mit Einfahrtaschen eignet er sich sowohl zur Aufnahme mit dem Gabelstapler als auch mit einem Rollwagen 1200 x 800 mm.

Der Behälter verfügt über einen günstigen Kippwinkel und einen Abkippmechanismus, der ein restloses Entleeren ermöglicht. Das Kippen in jeder Höhe per Seilzug vom Staplersitz steigert Ergonomie und Sicherheit im täglichen Materialfluss.

Aufbau und Funktionsprinzip

Der Typ GU-RZ basiert konstruktiv auf dem bewährten Kippbehälter Typ GU, ist jedoch speziell an die Anforderungen von Routenzügen angepasst. Die Behältermulde besteht aus Wannenblech mit umlaufendem Randprofil, das die Kanten versteift und Verformungen im täglichen Einsatz reduziert.

• Wannenblech mit umlaufendem Randprofil für hohe Formstabilität und saubere Innenflächen.
• Stabiler Grundrahmen mit Einfahrtaschen zur Aufnahme mit Gabelstaplerzinken.
• Günstiger Kippwinkel für vollständige Entleerung ohne Rückstände in der Mulde.
• Abkippmechanismus mit Seilzugentriegelung – Kippen in jeder Höhe vom Staplersitz aus.
• Sicherung gegen unbeabsichtigtes Abrutschen und Abkippen bei der Aufnahme mit Gabelstapler.
• Passend für Rollwagen 1200 x 800 mm, ideal für Routenzug-Logistik und Linienversorgung.
• Oberflächen wahlweise lackiert (RAL-Farben) oder feuerverzinkt für erhöhten Korrosionsschutz.

Im Betrieb wird der Behälter mit dem Stapler oder auf einem Routenzug-Rollwagen verfahren. Am Entleerpunkt wird der Kippvorgang über den Seilzug ausgelöst. Nach der Entleerung schwenkt die Behältermulde über den Abrollmechanismus wieder in ihre Ausgangslage zurück.

Einsatzbereiche des Kippbehälters Typ GU-RZ

Der GU-RZ ist überall dort sinnvoll, wo Material-, Reststoff- oder Abfallströme in Routenzügen gebündelt werden sollen. Typische Einsatzfelder:

• Intralogistik und Routenzugversorgung
  Versorgung von Montagelinien mit Leerbehältern und Abtransport von Fertigteilen, Ausschuss oder Verpackungsmaterial.
• Fertigungs- und Montagebereiche
  Sammeln von Stanzabfällen, Spanen, Blechteilen oder Kleinteilen direkt an der Maschine, Transport im Routenzug zum Sammel- oder Entsorgungsplatz.
• Lager und Versand
  Bereitstellung von Verpackungsmaterialien und gleichzeitige Rücknahme von Leer- oder Reststoffbehältern.
• Entsorgung und Recycling
  Vorsortierte Erfassung von Metallschrott, Kunststoffteilen oder Papierabfällen mit anschließender Entleerung in zentrale Container.
• Automotive- und Zulieferindustrie
  Linienversorgungen, Kanban-Logistik und automatisierte Routenzugkonzepte mit festen Touren.

Durch die Kombination aus Stapleraufnahme und Routenzugfähigkeit eignet sich der GU-RZ besonders für Betriebe, die schrittweise von reiner Staplerlogistik auf standardisierte Routenzüge umstellen möchten.

Varianten und Unterschiede innerhalb der Baureihe

Der Kippbehälter Typ GU-RZ wird in zwei Grundgrößen angeboten, die sich in Fassungsvermögen, Bauhöhe und Tragfähigkeit unterscheiden.

• GU-RZ 30
  Inhalt ca. 0.30 m³, Abmessungen ca. 1230 x 875 x 530 mm (L x B x H), Tragfähigkeit 750 kg. Durch die niedrigere Bauhöhe insbesondere für materialflussnahe Entsorgung an niedrigen Maschinen oder unter Förderstrecken geeignet.
• GU-RZ 55
  Inhalt ca. 0.55 m³, Abmessungen ca. 1230 x 875 x 880 mm (L x B x H), Tragfähigkeit 1000 kg. Größeres Volumen für höhere Anfallmengen oder schwerere Schüttgüter, z.B. bei spanender Bearbeitung oder grobstückigem Schrott.
• Oberflächenvarianten
  Serienmäßig in mehreren RAL-Farbtönen (z.B. RAL 2000, RAL 3000, RAL 5012, RAL 6011, RAL 7005) sowie als feuerverzinkte Ausführung für korrosive Umgebung, Außenlager oder Nassbereiche.
• Zubehör: verzinkter Deckel
  Optionaler 2-teiliger verzinkter Deckel, beidseitig zu öffnen – ideal zur Staub- und Witterungsschutzeinhausung sowie zur Vermeidung von Materialverlust während der Fahrt.
• Späne-Kippbehälter Typ SGU-RZ
  Eine Variante mit Lochblecheinsatz und Ablasshahn zur Trennung von Feststoffen und Flüssigkeiten (z.B. Kühlschmierstoffe), konstruktiv eng mit dem GU-RZ verwandt.

Im Vergleich zum klassischen Kippbehälter Typ GU (ohne Routenzug-Fokus) ist der GU-RZ konsequent auf Rollwagen 1200 x 800 mm ausgelegt und fügt sich damit nahtlos in Routenzug-Konzepte ein.

Technische Daten (Auszug)

Die wichtigsten technischen Kenndaten der Baureihe GU-RZ sind in der folgenden Tabelle zusammengefasst.

Sicherheitsaspekte und relevante Vorschriften

Der Kippbehälter Typ GU-RZ ist als Stapler-Anbaugerät ein sicherheitsrelevantes Arbeitsmittel. Für einen sicheren Betrieb sind sowohl die Herstellerangaben als auch einschlägige Vorschriften zu beachten.

• DGUV Vorschrift 68 (Flurförderzeuge) – regelt den sicheren Einsatz von Gabelstaplern und Anbaugeräten im Betrieb.
• Betriebssicherheitsverordnung (BetrSichV) – fordert Gefährdungsbeurteilungen, regelmäßige Prüfungen und Unterweisungen für Arbeitsmittel.
• Kipp- und Rutschsicherung am GU-RZ verhindert unbeabsichtigtes Abrutschen oder Abkippen beim Transport mit dem Gabelstapler.
• Seilzugbetätigung vom Fahrersitz – reduziert die Exposition des Fahrers gegenüber herabfallenden Teilen beim Entleeren.
• Maximale Tragfähigkeit (750 kg bzw. 1000 kg) darf inklusive Schüttgut und eventueller Flüssigkeiten nicht überschritten werden.
• Routenzugbetrieb – die eingesetzten Rollwagen und Kupplungen sind für die auftretenden Kräfte auszulegen und müssen gegen unbeabsichtigtes Auskuppeln gesichert sein.

Vor Inbetriebnahme sind Montage- und Betriebsanleitung zu lesen. Wiederkehrende Prüfungen sollten von befähigten Personen durchgeführt und dokumentiert werden. Beschädigte Behälter (z.B. eingedrückte Wände, verzogene Rahmen, Risse im Schweißbereich) sind umgehend aus dem Betrieb zu nehmen.

Häufige Fehler in der Praxis und wie man sie vermeidet

In der täglichen Anwendung treten bei Kippbehältern immer wieder ähnliche Fehler auf. Beim Typ GU-RZ sollten insbesondere folgende Punkte beachtet werden:

• Überladung des Behälters
  Die Tragfähigkeit von 750 kg (GU-RZ 30) bzw. 1000 kg (GU-RZ 55) ist schnell erreicht, insbesondere bei schweren Materialien (Stahlspäne, Schrott). Daher die Volumen- und Gewichtsberechnung in der Gefährdungsbeurteilung berücksichtigen und die Füllhöhe begrenzen.
• Ungeeigneter Inhalt
  Der GU-RZ ist für Stückgut und Schüttgut ausgelegt. Für Medien mit großen Flüssigkeitsanteilen ist der Späne-Kippbehälter SGU-RZ mit Lochblecheinsatz und Ablasshahn die bessere Wahl.
• Falsche Rollwagen oder unzulässige Routenzugkonfiguration
  Der Behälter ist auf Rollwagen 1200 x 800 mm abgestimmt. Ungeeignete oder unterdimensionierte Wagen können zu Kippgefahr und übermäßiger Rahmenbelastung führen.
• Nicht betätigte Sicherungen
  Wird die Kipp- und Rutschsicherung nicht korrekt eingelegt, kann der Behälter beim Bremsen oder Anfahren verrutschen. Deshalb Sicherungsstellung vor jeder Fahrt kontrollieren.
• Kippen in ungünstiger Stellung
  Kippen auf unebenem Untergrund, in Kurven oder bei nicht vollständig abgesenktem Hubgerüst führt zu Instabilität. Der Kippvorgang sollte grundsätzlich auf ebenem Untergrund und mit abgesenkten Gabelzinken erfolgen.
• Fehlende Wartung
  Trockene Lager, beschädigte Seile oder verrostete Scharniere erhöhen die Störanfälligkeit. Daher Schmier- und Wartungsintervalle laut Hersteller einhalten und den Seilzug regelmäßig prüfen.
• Personen im Gefahrenbereich
  Beim Kippen dürfen sich keine Personen im Schwenkbereich der Mulde oder im Fallbereich des Schüttguts befinden. Klare Markierungen und Unterweisungen helfen, dieses Risiko zu reduzieren.

Zubehör und passende Ergänzungsprodukte von Bauer

Für einen wirtschaftlichen und sicheren Einsatz des Kippbehälters GU-RZ können weitere Bauer-Produkte sinnvoll kombiniert werden. Einige Beispiele:

• Verzinkter Deckel für GU-RZ / SGU-RZ
  Zweiteiliger, verzinkter Deckel zum Nachrüsten, beidseitig zu öffnen. Ideal für staubende Medien, für Witterungsschutz im Außenbereich und zur Vermeidung von Materialverlust während der Routenzugfahrt.
• Späne-Kippbehälter Typ SGU-RZ
  Für Bearbeitungszentren mit Kühlschmierstoffen: Lochblecheinsatz und Ablasshahn trennen Späne und Flüssigkeiten. Die äußeren Abmessungen sind eng an den GU-RZ angelehnt, wodurch sich ein einheitliches Routenzugkonzept realisieren lässt.
• Kippbehälter Typ GU
  Für Bereiche außerhalb des Routenzuges eignet sich der Kippbehälter Typ GU als universeller Stapler-Kippbehälter mit günstiger Bauhöhe und vergleichbarem Abkippmechanismus. Ideal für zentrale Sammelstellen.
• Behälter für Routenzüge Typ C / CS / FB
  Ergänzende Routenzug-Behälter für andere Stoffströme, z.B. geschlossene C-Behälter für Feststoffe, CS-Behälter mit Lochblecheinsatz und Klappbodenbehälter FB für kranbare Anwendungen.

Bei der Auswahl von Zubehör und Ergänzungsprodukten ist darauf zu achten, dass Tragfähigkeit, Routenzugkonzept, Rollwagenmaß 1200 x 800 mm sowie die Art des Schüttguts zueinander passen. Im Zweifel sollte die Auslegung mit dem Fachberater abgestimmt werden.
