SKYLOTEC SKYLINE CURVE Overhead

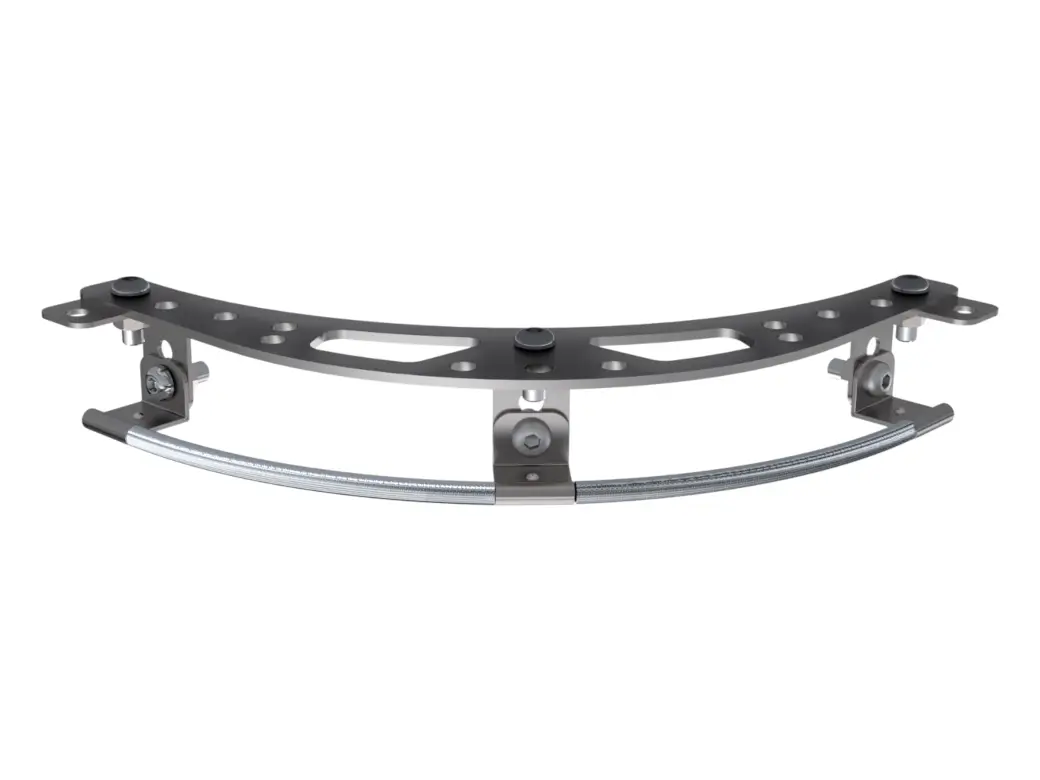

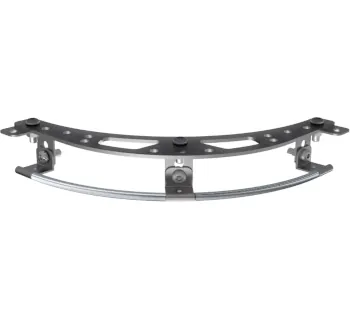

Die SKYLINE 2.0 CURVE Overhead von SKYLOTEC ist ein überfahrbares Kurvenelement zur Seilumlenkung im horizontalen Seilsicherungssystem SKYLINE 2.0. Sie wird eingesetzt, um den Seilverlauf an Ecken und Richtungswechseln definiert zu führen und dabei eine durchgängige Nutzung entlang der Strecke zu ermöglichen.

Das Kurvenelement ermöglicht Umlenkwinkel von 90°, 120° oder 135° und ist modular aufgebaut: Standardmäßig wird die Kurve in der 90°-Version ausgeliefert und kann mithilfe von Schnittmarkierungen sowie einer detaillierten Einbauanleitung präzise auf andere Winkel angepasst werden. Die Standardkurve wird laut Herstellerangabe stets mit den für unterschiedliche Untergründe benötigten Haltern vormontiert.

Die Montage kann auf SEKURANT PINS (SL-033) oder direkt an der bauseitigen Wand (SL-033-WA) bzw. Decke (SL-034) erfolgen. Als Bestandteil der SKYLINE 2.0 ist das Kurvenelement mit einer allgemeinen bauaufsichtlichen Zulassung (abZ) des DIBt beschrieben und zudem nach DIN EN 795:2012 sowie CEN/TS 16415:2017 geprüft.

Einsatzbereiche

• Industrie & Instandhaltung: Richtungswechsel in festen Seilsystemen entlang von Wartungs- und Inspektionswegen.
• Gebäudetechnik & Facility: Umlenkungen an Ecken/Absätzen bei permanenten Lauf- und Sicherungswegen (z. B. an technischen Installationen).
• Infrastruktur: definierte Eckausbildung in fest installierten Seilführungen an Bauwerken.
• Montagesituationen: als Innen- und Außenecke geeignet und leicht überfahrbar.

Unterschiede der Varianten

Für SKYLINE CURVE Overhead ist 1 Artikel gelistet; die Ausführung deckt die Umlenkwinkel 90°, 120° und 135° ab. Das Element ist modular und wird standardmäßig in 90° geliefert; die Umrüstung auf andere Winkel erfolgt anhand der vorgesehenen Schnittmarkierungen.

Sicherheitsaspekte & Normen

Die SKYLINE CURVE Overhead ist als Systemkomponente für das SKYLINE 2.0-Seilsystem beschrieben und nach DIN EN 795:2012 sowie CEN/TS 16415:2017 geprüft; zudem wird eine abZ des DIBt genannt. Für den sicheren Einsatz gilt: Die Komponente darf ausschließlich systemkonform (Planung, Montage, Dokumentation und wiederkehrende Prüfung der Gesamtanlage) eingesetzt werden.

Hinweis für die Praxis im Systemverbund: Bei Systemen mit einer Kurve sind laut Systembeschreibung zwei SKYLINE 2.0 COMPENSATOREN zu verbauen (ein Kompensator am Start- und ein weiterer am Endpunkt des Systems).

Technische Beschreibung

Die SKYLINE CURVE Overhead ist ein überfahrbares Kurvenelement zur Umleitung des Seilverlaufs um 90°, 120° oder 135°. Sie ist für die Boden-, Wand- und Deckenmontage vorgesehen und kann über SEKURANT PINS (SL-033) oder direkt an der bauseitigen Wand (SL-033-WA) bzw. Decke (SL-034) installiert werden.

Montagehinweise

• Montage ausschließlich als Systemkomponente innerhalb der SKYLINE 2.0-Seilführung und gemäß Montageanleitung und Systemvorgaben.
• Montage je nach Ausführung auf SEKURANT PINS (SL-033) oder direkt an der bauseitigen Wand (SL-033-WA) bzw. Decke (SL-034).
• Winkelanpassung (90° / 120° / 135°) nur nach Vorgaben der Einbauanleitung und anhand der Schnittmarkierungen durchführen.
• Bei Systemen mit Kurve den Systemhinweis beachten: zwei SKYLINE 2.0 COMPENSATOREN (Start- und Endpunkt) vorsehen.

Passende Artikel/Zubehör

Für die praxisgerechte Umsetzung einer SKYLINE 2.0-Seilführung mit Kurvenelement sind vor allem Kompensatoren (Systemhinweis: bei Kurve 2 Stück), Seilterminals sowie die Systemkennzeichnung relevant. Für die Montageoptionen sind je nach Untergrund/Anbindung passende SEKURANT PIN-Komponenten und weitere Montageelemente sinnvoll.
