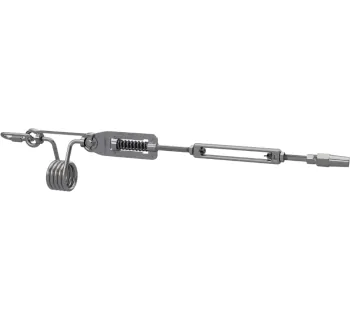

SKYLOTEC SKYLINE 2.0 MULTIELEMENT

Das SKYLINE 2.0 MULTIELEMENT ist ein vormontiertes Endhalterset für das horizontale Seilsicherungssystem SKYLINE 2.0. Es vereint zentrale Funktionen zur Systemintegration in einem Bauteilverbund und kombiniert Vorspannelement (inkl. Absturzindikator) sowie Kraftbegrenzer in einer Set-Lösung.

Im Set enthalten sind der SKYLINE 2.0 COMPENSATOR (SL-036), das SKYLINE 2.0 PRE-TENSION ELEMENT (SL30), die SKYLINE 2.0 CLAMPING LOCK NUT M12 (SL-031) sowie das SKYLINE 2.0 SCREW TERMINAL LH (SL-003).

Einsatzbereiche

Das MULTIELEMENT wird als Systemkomponente in dauerhaft installierten horizontalen Seilsicherungen eingesetzt, wenn absturzgefährdete Bereiche über definierte Strecken abgesichert werden müssen.

• Industrie & Instandhaltung: Wartungs- und Inspektionswege entlang fester Seilführungen.
• Gebäude- & Facility-Betrieb: wiederkehrende Servicearbeiten an definierten Sicherungsstrecken.
• Systemaufbau/Erweiterung: als vormontierte Endbaugruppe für den systemkonformen Seilabschluss bzw. die Endkonfiguration.

Funktionsprinzip im System

Das SKYLINE 2.0 PRE-TENSION ELEMENT dient der korrekten und ausreichenden Vorspannung des Seilsystems und ist auf eine Seilspannung von 800 bis 1.300 N einstellbar. Der integrierte Kraftbegrenzer minimiert die Kräfte auf unter 6 kN.

Der SKYLINE 2.0 COMPENSATOR reduziert die im Sturzfall in das System eingeleiteten Kräfte auf einen vorbestimmten Wert. Das SCREW TERMINAL LH ist ein Schraubterminal (Linksgewinde) zur systemkonformen Einbindung des Seils in End-/Montagekonfigurationen.

Sicherheitsaspekte & Normen

Das SKYLINE 2.0-System verfügt über eine bauaufsichtliche Zulassung (abZ) Z-14.9-869 und ist geprüft/zertifiziert nach EN 795:2012 Typ C, CEN/TS 16415:2013 sowie UNI 11578:2015.

Für die Benutzung im System sind Auffanggurte nach EN 361 sowie Falldämpfer nach EN 355 zwingend vorgesehen. Die sichere Funktion setzt eine systemkonforme Planung, Montage, Dokumentation sowie wiederkehrende Prüfung der Gesamtanlage voraus.

Technische Daten

Montagehinweise

Das MULTIELEMENT wird ausschließlich als Systemkomponente innerhalb der SKYLINE 2.0-Seilführung eingesetzt. Montage und Konfiguration müssen gemäß Systemvorgaben erfolgen; vor Inbetriebnahme sowie wiederkehrend sind Sichtprüfungen auf Beschädigungen, Korrosion und korrekte Systemintegration durchzuführen.

Passende Artikel/Zubehör

Für einen vollständigen, praxisgerechten Aufbau einer SKYLINE 2.0-Seilführung sind – abhängig von Streckenführung und Montage – ergänzende Systemkomponenten wie Zwischenhalter, Kurvenelemente und die Systemkennzeichnung relevant.

• SKYLINE 2.0 COMPENSATOR (Krafteinleitung reduzieren)
• SKYLINE 2.0 PRE-TENSION ELEMENT (Systemseilspannung einstellen)
• SKYLINE 2.0 SCREW TERMINAL (Seilabschluss/Verbindungen)
• SKYLINE 2.0 INTERMEDIATE BRACKET (Seilführung entlang der Strecke)
• SKYLINE CURVE Overhead (Richtungswechsel im System)
• SKYLINE 2.0 SYSTEM LABEL (Kennzeichnung pro Anlage)
