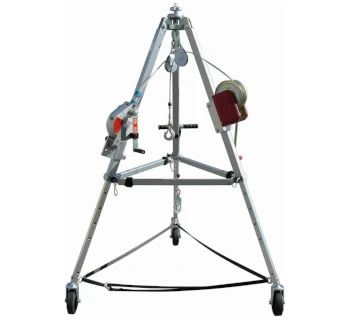

DELTA Plus Aluminium-Dreibaum KOMBI

Das Aluminium-Dreibaum-KOMBI-Gerät von DELTA Plus ist ein fahrbarer Sicherheitsdreibaum zur Einstiegssicherung in Kanälen und Schächten, komplett mit Höhensicherungsgerät mit Rettungshubfunktion und Lastwinde bis 300 kg. Der Dreibaum ist auf einem Aluminium-Fahrgestell mit drei großen Vollgummirollen und Handdeichsel aufgebaut, sodass er ohne Demontage von einem Schacht zum anderen verfahren und schwere Kanalabdeckungen oder gerettete Personen schnell aus der Gefahrenzone bewegt werden können. Das System ist nach EN 795, EN 1496 und EN 360 geprüft und für die gleichzeitige Sicherung von maximal 2 Personen ausgelegt.

Produktübersicht

Der Aluminium-Dreibaum besteht aus einem fahrbaren Alu-Dreibock aus Quadratprofil mit einzeln teleskopierbaren Standbeinen, integrierten Umlenkrollen und 2 Anschlagösen für persönliche Absturzsicherungssysteme. Das Kombi-Gerät wird als komplette Einheit mit Höhensicherungsgerät Typ HRA (mit Rettungshub) und Lastwinde mit Automatikbremse geliefert; Halterungen und Umlenkrollen sind bereits montiert, sodass der Dreibaum auf der Baustelle schnell in Betrieb genommen werden kann. Die Lastwinde ist ausschließlich zum Ablassen und Anheben von Materialien zugelassen, während das HRA-Gerät für die Personensicherung und Rettung zuständig ist.

• Fahrbarer Aluminium-Dreibaum zur Einstiegssicherung in Kanal und Schacht.
• Komplett mit Höhensicherungsgerät Typ HRA mit Rettungshubfunktion.
• Lastwinde bis 300 kg Tragkraft mit Automatikbremse zur Materialförderung.
• Drei große Vollgummirollen und Handdeichsel – verfahrbar durch eine Person.
• Einzeln teleskopierbare Standbeine zur Anpassung an Durchfahrhöhen und Schachtrand.
• Zulassung für 2 Personen und Einsatz in engen Räumen mit Absturzgefahr.
• Geprüft nach EN 795, EN 1496 (Rettungswinde) und EN 360 (Höhensicherungsgerät).

Konstruktive Merkmale

Das Aluminium-Dreibaum-KOMBI-Gerät verbindet eine stabile Dreibaumkonstruktion mit einem praxisgerechten Fahrgestell und integrierter Rettungstechnik.

• Fahrbarer Aluminium-Dreibock aus Quadratprofil mit hoher Verwindungssteifigkeit.
• Drei große Vollgummirollen für leichtes Verfahren auf befestigten Flächen.
• Handdeichsel als Rangierhilfe, gleichzeitig Feststellbremse für das Fahrgestell.
• Standbeine einzeln teleskopierbar – Anpassung an unterschiedliche Schachttiefen und Durchfahrhöhen, Zerlegung für Transport möglich.
• Integrierte Umlenkrollen im Kopfbereich für Seile des Höhensicherungsgeräts und der Lastwinde.
• Steckbolzensystem zur schnellen Gerätebefestigung – HRA-Gerät und Winde können werkzeuglos ein- und ausgebaut werden.
• Höhensicherungsgerät Typ HRA mit Rettungshub und Drahtseil für Personenauffang und -rettung.
• Material-Lastwinde mit Automatikbremse, Seil für 300 kg Last, separate Halterung am Dreibaum.
• 2 Anschlagösen am Kopf des Dreibaums für die Sicherung von Auffanggurten.

Technische Daten

Einsatzbereiche & Vorteile

Das Aluminium-Dreibaum-KOMBI-Gerät ist speziell für Arbeiten in engen Räumen mit Absturzgefahr – insbesondere Kanäle, Schächte und Behälterzugänge – konzipiert und vereint Einstiegssicherung, Rettung und Materialtransport in einem System.

• Kombi-Lösung aus Dreibaum, Höhensicherungsgerät und Materialwinde – weniger Einzelkomponenten auf der Baustelle.
• Fahrbar mit Vollgummirollen und Handdeichsel – schnelle Umsetzung von einem Schacht zum nächsten ohne Demontage.
• Rettungshubfunktion über HRA-Gerät – Personen können kontrolliert aus Schächten gehoben oder abgelassen werden.
• Lastwinde 300 kg mit Automatikbremse für sicheres Ablassen und Anheben von Werkzeug und Material.
• Telekopierbare Standbeine für flexible Anpassung an unterschiedliche Einbausituationen und Durchfahrhöhen.
• Zulassung für 2 Personen – ermöglicht gleichzeitige Sicherung von z. B. Arbeiter und Sicherungsperson.
• Werkzeugloses Steckbolzensystem für schnelle Montage/Demontage von HRA-Gerät und Winde.

Montage- und Sicherheitshinweise

Für den sicheren Einsatz des Aluminium-Dreibaum-KOMBI-Geräts sind die Gebrauchsanleitungen von DELTA Plus sowie die einschlägigen DGUV- und EN-Vorschriften strikt zu beachten.

• Dreibaum stets auf tragfähigem, ebenem Untergrund aufstellen und Fahrgestell über die Feststellbremse sichern.
• Nur zugelassene PSA (Auffanggurte, Verbindungsmittel) nach EN 361/EN 363 in Kombination mit dem HRA-Gerät verwenden.
• Maximale Personenzahl (2 Personen) und Tragkraft 300 kg der Lastwinde strikt einhalten.
• Die Lastwinde ausschließlich zum Ablassen und Anheben von Materialien nutzen – keine Personenbeförderung.
• Vor jeder Benutzung Dreibaum, HRA-Gerät, Winde, Seile, Umlenkrollen und Anschlagpunkte durch eine Sichtprüfung auf Beschädigungen kontrollieren.
• Mindestens einmal jährlich vollständige Prüfung durch einen Sachkundigen gemäß Herstellervorgaben und BG-Regelwerk durchführen und dokumentieren.
