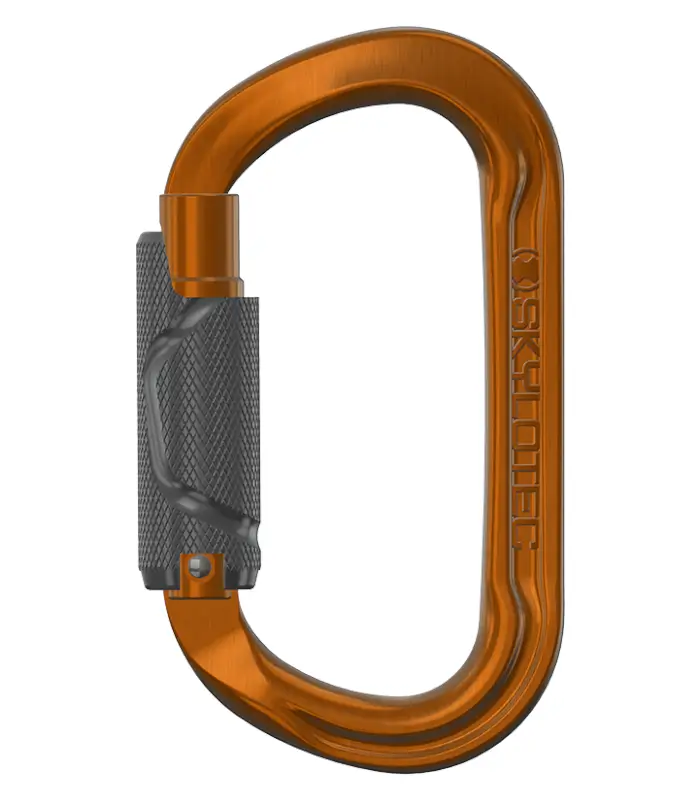

SKYLOTEC Oval-Karabiner DOUBLE-O
Der SKYLOTEC Oval-Karabiner DOUBLE-O ist ein symmetrischer Aluminium-Karabiner für saubere Zentrierung an Rollen und Geräten und nutzt ein patentiertes Double-Gate für beidseitige Bedienbarkeit.
- Ovale, symmetrische Form für Zentrierung und gleichmäßige Lastverteilung.
- Patentiertes Double-Gate – für Links- und Rechtshänder bedienbar.
- Verriegelungsvarianten: Double-Twist-Lock (TWIST 2.0) oder Double-Triple (TRI 2.0 / TRI CB 2.0).
- Normen: EN 362-B und EN 12275-H angegeben.
- Bruchlast: 25 kN längs, 7 kN quer, 7 kN Schnapper.
- Greifbereich (Öffnung): 20 mm.
- Leicht: ca. 0.08 kg.
- I-Profil-Körper und verstärkte Zonen (Scheitel/Basis) zur Optimierung von Festigkeit/Gewicht und Verschleißverhalten.
Der SKYLOTEC Oval-Karabiner DOUBLE-O ist ein symmetrischer Aluminium-Karabiner für saubere Zentrierung an Rollen und Geräten und nutzt ein patentiertes Double-Gate für beidseitige Bedienbarkeit.
- Ovale, symmetrische Form für Zentrierung und gleichmäßige Lastverteilung.
- Patentiertes Double-Gate – für Links- und Rechtshänder bedienbar.
- Verriegelungsvarianten: Double-Twist-Lock (TWIST 2.0) oder Double-Triple (TRI 2.0 / TRI CB 2.0).
- Normen: EN 362-B und EN 12275-H angegeben.
- Bruchlast: 25 kN längs, 7 kN quer, 7 kN Schnapper.
- Greifbereich (Öffnung): 20 mm.
- Leicht: ca. 0.08 kg.
- I-Profil-Körper und verstärkte Zonen (Scheitel/Basis) zur Optimierung von Festigkeit/Gewicht und Verschleißverhalten.
Informationen: Oval-Karabiner DOUBLE-O
SKYLOTEC Oval-Karabiner DOUBLE-O
Der DOUBLE-O von SKYLOTEC ist ein ovaler PSA-Karabiner aus Aluminium mit symmetrischer Form für Anwendungen, bei denen sich das Verbindungselement sauber zentrieren soll – typischerweise an Rollen, Abseil-/Sicherungsgeräten und in Rigging-Systemen. Durch die ovale Geometrie kann der Karabiner in beide Richtungen arbeiten und unterstützt eine gleichmäßige Lastverteilung an angeschlossenen Bauteilen.
Die DOUBLE-O Serie nutzt ein patentiertes Double-Gate, das für Links- und Rechtshänder gleichermaßen bedienbar ist, und setzt auf einen I-Profil-Körper, um das Verhältnis von Festigkeit zu Gewicht zu optimieren. Zusätzlich ist der Querschnitt an besonders beanspruchten Stellen (Scheitel und Basis) verstärkt, um den Verschleiß bei wiederkehrender Nutzung zu reduzieren.
A) Einsatzbereiche
- Seilzugangstechnik / Rigging: Verbindung an Umlenkungen, Systemknotenpunkten und Arbeitspositionierung.
- Rettung / Feuerwehr: robuste Verbindung in Rettungs- und Evakuierungssystemen (z. B. Geräte-/Rollenanbindung).
- Baumpflege: Anbindung von Geräten und Rollen in bewegungsintensiven Setups.
- Arbeitsschutz (PSA gegen Absturz): Verbindungselement in Systemen, in denen eine symmetrische Form für eine stabile Ausrichtung vorteilhaft ist.
B) Unterschiede der Varianten
Es wurden drei Varianten gefunden, die sich im Verriegelungssystem unterscheiden: TWIST 2.0 mit Double-Twist-Lock sowie TRI 2.0 und TRI CB 2.0 mit Double-Triple. Alle Varianten haben eine Öffnung von 20 mm und identische Bruchlastwerte gemäß den vorliegenden Angaben.
Typenübersicht
| Typ / Code | Verriegelungssystem | Greifbereich (Öffnung) | Bruchlast längs | Bruchlast quer | Bruchlast Schnapper | Werkstoff | Gewicht | Zertifizierung(en) | Artikel-Nr. | EAN/GTIN |
|---|---|---|---|---|---|---|---|---|---|---|
| DOUBLE-O TWIST 2.0 | Double-Twist-Lock | 20 mm | 25 kN | 7 kN | 7 kN | Aluminium | ca. 0.08 kg | EN 12275-H, EN 362-B | SKY-H-208-PK | 4030281303848 |

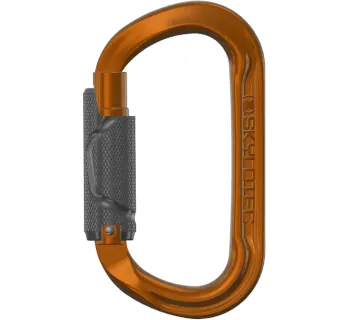

| DOUBLE-O TRI 2.0 | Double-Triple | 20 mm | 25 kN | 7 kN | 7 kN | Aluminium | ca. 0.08 kg | EN 12275-H, EN 362-B | SKY-H-209-PK | 4030281303862 |
| DOUBLE-O TRI CB 2.0 | Double-Triple | 20 mm | 25 kN | 7 kN | 7 kN | Aluminium | ca. 0.08 kg | EN 12275-H, EN 362-B | SKY-H-211-PK | 4030281303916 |
C) Sicherheitsaspekte & Normen
Für die Varianten der DOUBLE-O Serie sind die Zertifizierungen EN 362-B und EN 12275-H angegeben. Diese Normen ordnen den Karabiner als Verbindungselement ein; für den Einsatz ist entscheidend, dass die Verbindung so aufgebaut wird, dass der Karabiner bevorzugt in Längsrichtung belastet wird und Querbelastungen vermieden werden.
- Belastungsrichtung: Längsbelastung bevorzugen; die angegebenen Werte für quer und Schnapper offen sind deutlich geringer.
- Verriegelung prüfen: Vor jeder Nutzung korrekten Sitz und vollständige Verriegelung des gewählten Systems (Double-Twist-Lock bzw. Double-Triple) sicherstellen.
- Systemkompatibilität: Karabiner nur mit passenden Geräten/Anschlagpunkten einsetzen (z. B. Rollen, Abseil-/Sicherungsgeräte) und auf saubere Lage achten.
Technische Beschreibung
- Werkstoff: Aluminium
- Greifbereich (Öffnung): 20 mm
- Gewicht: ca. 0.08 kg
- Bruchlast längs: 25 kN
- Bruchlast quer: 7 kN
- Bruchlast Schnapper: 7 kN
Montagehinweise
- Karabiner so einhängen, dass Geräte/Anschlagpunkte den Karabiner symmetrisch führen und eine Längsachsenbelastung entsteht.
- Vor Belastung sicherstellen, dass das Verriegelungssystem vollständig geschlossen ist und sich der Schnapper frei bewegen kann.
- Bei starkem Kontakt zu Kanten/Hardware die beanspruchten Bereiche regelmäßig prüfen; bei sichtbaren Schäden außer Betrieb nehmen.
Passende Artikel/Zubehör
- Umlenkrollen: für riggingtypische Umlenkungen, bei denen die ovale Form die Ausrichtung unterstützt.
- Sicherungs- / Abseilgeräte: als Verbindungselement zur Geräteanbindung in PSA-Setups.
- Anschlagmittel (textil): zur Anbindung an Anschlagpunkten, wenn eine definierte Lage des Karabiners erforderlich ist.
