SKYLOTEC Last-/Rettungswinde JACKPOD
Die SKYLOTEC Last-/Rettungswinde JACKPOD (JACKPOD WINCH) ist eine Hand-/Motorwinde für Rettung und Lastenhandling, ausgelegt für die Systemintegration in JACKPOD DAVIT bzw. JACKPOD Tri und angegeben nach EN 1496.
- EN 1496: als Rettungs-/Hubeinrichtung angegeben.
- 2 Varianten: 18 m (WINCH 1) oder 45 m (WINCH 2) effektive Seillänge.
- Edelstahlseil mit Karabiner: robuste Seilausführung (variantenbezogen).
- Definierte Lastgrenzen: 140 kg (Einzelseil) / 280 kg (mit Umlenkung).
- Hand- oder Motorbetrieb: Umstellung von Handkurbel auf Kraftantrieb möglich.
- Indikatoren: Bremsverschleißindikator und Überlastindikator.
- Systemintegration: Montage über passende Halterungen/Adapter an JACKPOD DAVIT oder JACKPOD Tri.
Seilausführung
Antriebsquelle
System
Artikel-Nr.:
Die SKYLOTEC Last-/Rettungswinde JACKPOD (JACKPOD WINCH) ist eine Hand-/Motorwinde für Rettung und Lastenhandling, ausgelegt für die Systemintegration in JACKPOD DAVIT bzw. JACKPOD Tri und angegeben nach EN 1496.
- EN 1496: als Rettungs-/Hubeinrichtung angegeben.
- 2 Varianten: 18 m (WINCH 1) oder 45 m (WINCH 2) effektive Seillänge.
- Edelstahlseil mit Karabiner: robuste Seilausführung (variantenbezogen).
- Definierte Lastgrenzen: 140 kg (Einzelseil) / 280 kg (mit Umlenkung).
- Hand- oder Motorbetrieb: Umstellung von Handkurbel auf Kraftantrieb möglich.
- Indikatoren: Bremsverschleißindikator und Überlastindikator.
- Systemintegration: Montage über passende Halterungen/Adapter an JACKPOD DAVIT oder JACKPOD Tri.
Informationen: Last-/Rettungswinde JACKPOD
Die JACKPOD WINCH ist eine Lasten- und Rettungswinde, die je nach Einsatzszenario auch zur Personensicherung eingesetzt werden kann. Über passende Adapter/Halterungen lässt sie sich an mobilen Anschlagpunkten und Systemen von SKYLOTEC montieren, z. B. an JACKPOD Tri (Dreibein) oder im JACKPOD DAVIT System.
Für den sicheren Betrieb sind mehrere Sicherheitsmerkmale integriert, darunter mehrere Sperrklinken, eine sekundäre auslaufbetätigte Bremse sowie optische Anzeigen wie Bremsverschleißindikator und Überlastindikator. Je nach Ausführung kann die Winde von Handkurbel auf Kraftantrieb umgestellt werden (z. B. Antrieb über geeignete Bohrmaschinen), um Arbeitsabläufe zu beschleunigen.
Einsatzbereiche
Typische Anwendungen sind Rettung und Bergung sowie das Heben/Senken von Ausrüstung in vertikalen Zugängen. Praxisnahe Einsatzfelder sind z. B. Kanal- und Schachtarbeiten, Arbeiten an Behältern sowie Rettungs- und Spezialeinsätze (je nach WINCH-Variante).
Durch die Integration in mobile Anschlageinrichtungen eignet sich das System besonders dort, wo temporäre Arbeitsplätze mit begrenzter Stellfläche entstehen und eine zuverlässige Windenlösung für Auf-/Abstieg oder Notfallrettung benötigt wird.
| Variante | Artikel-Nr. | EAN/GTIN | Seillänge effektiv | Seilausführung | Antriebsquelle | System / Norm-Hinweis | Gewicht | Werkstoff |
|---|---|---|---|---|---|---|---|---|
| JACKPOD WINCH 1 | SKY-JP-008-1 | 4030281203469 | 18 m | Edelstahlseil mit Karabiner | Hand/Motorwinde | EN 1496; Systemhinweis: EN 795 B | ca. 16.03 kg | Stahl, Kunststoff |
| JACKPOD WINCH 2 | SKY-JP-008-2 | 4030281203476 | 45 m | Edelstahlseil mit Karabiner | Hand/Motorwinde | EN 1496; Systemhinweis: EN 795 B | ca. 18.0 kg | Stahl, Kunststoff |
Sicherheitsaspekte & Normen
Die Winde ist als Rettungs-/Hubeinrichtung nach EN 1496 angegeben; zusätzlich sind u. a. EN 13157 (handbetriebene Hebezeuge), EN 614-1 sowie EN ISO 12100 (Risikobeurteilung/Grundsätze) im Datenblatt aufgeführt. Der Hinweis EN 795 B bezieht sich im Systemkontext auf mobile Anschlageinrichtungen (Typ B), an denen die Winde über passende Halterungen betrieben werden kann.
Für die praktische Arbeitssicherheit sind die angegebenen Traglastgrenzen entscheidend: 140 kg im Einzelseilbetrieb sowie 280 kg bei Betrieb mit Umlenkung (zweiteiliger Seilbetrieb). Außerdem ist darauf zu achten, dass das Windenseil möglichst nahe der Vertikalen geführt wird; ein seitliches Auslenken (Pendel-/Schwenkwinkel) ist zu minimieren.
Technische Merkmale
- Sicherheitsmechanik: Sperrklinken, sekundäre Bremse sowie optische Indikatoren (z. B. Bremsverschleiß/Überlast).
- Seilvarianten: Auslegung für unterschiedliche Windenseile (z. B. verschiedene Stahl-/Kunststoffseile) je nach Arbeitsanforderung.
- Antrieb: je nach Ausführung Umstellung von Handkurbel auf Kraftantrieb möglich.
- Seilausführung (TOMANRO Varianten): Edelstahlseil mit Karabiner (WINCH 1 / WINCH 2).
Passende Artikel/Zubehör
-
Halterungen zur Systemintegration (für Montage an DAVIT oder TRIs) – notwendig, um die WINCH passend am jeweiligen System zu befestigen:
- JP-010-1 (WINCH 1 am JACKPOD DAVIT)
- JP-010-3 (WINCH 1 am JACKPOD TRI 1)
- JP-010-5 (WINCH 1 am JACKPOD TRI 2)
- JP-010-2 (WINCH 2 am JACKPOD DAVIT)
- JP-010-4 (WINCH 2 am JACKPOD TRI 1)
- JP-010-6 (WINCH 2 am JACKPOD TRI 2)
- REDUCTION DRIVE – Untersetzung (z. B. für kontrollierten, kraftschonenden Antrieb im Motorbetrieb).
- DIRECT DRIVE – Direktantrieb (z. B. für einfaches Umrüsten, abhängig vom vorgesehenen Einsatz).
- OVERLOAD PROTEC – Überlastschutz-Kupplung (zusätzlicher Schutz gegen Überlastsituationen).
Produktabbildung

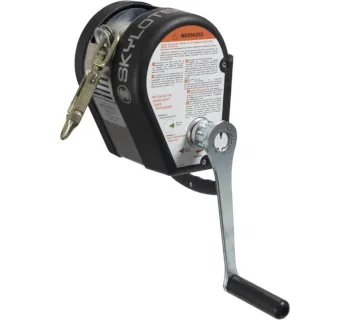

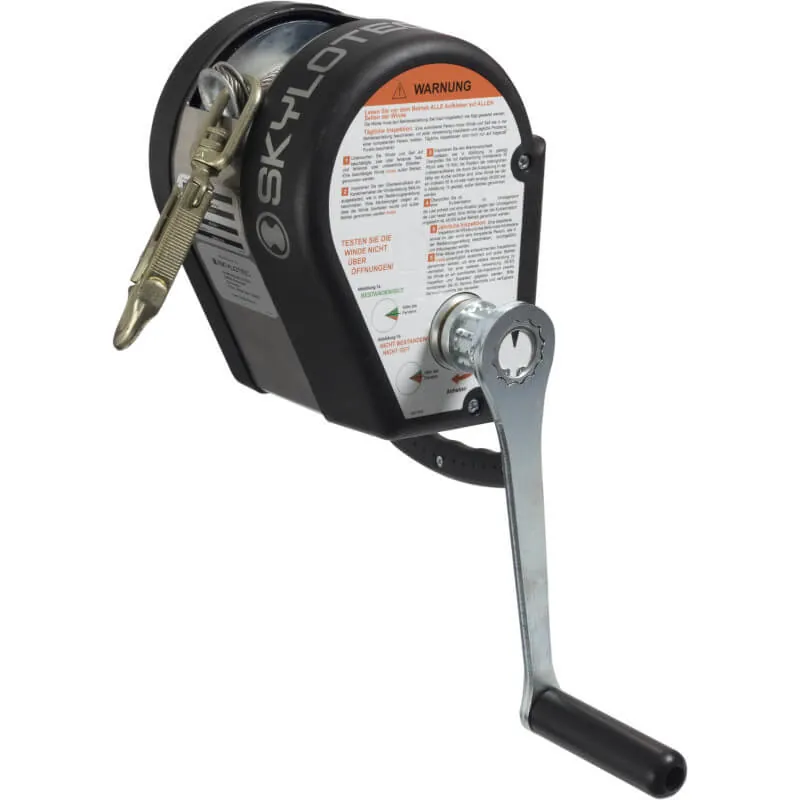

Das Bild zeigt die JACKPOD WINCH mit Handkurbel und Seil-/Hakenbereich und unterstützt die schnelle Einordnung von Bauform und Bedienelementen.
