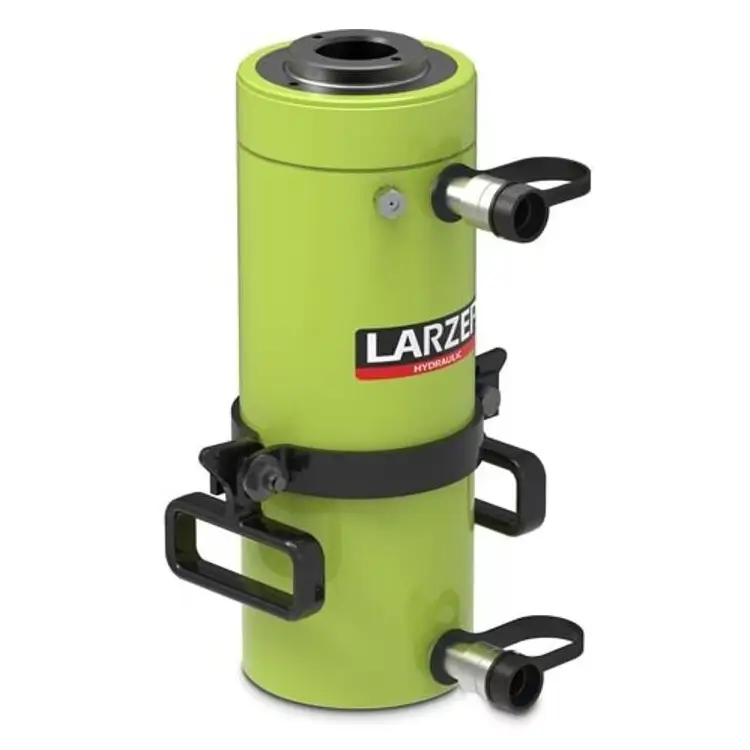

Abbildung kann abweichen vom Original
Doppeltw. Hohlkolbenzyl. DH 03015
| Druckkraft | 30 t |
| Zugkraft | 17 t |
| Durchgangsbohrung Ø | 33 mm |
| Hub | 150 mm |
| Bauhöhe eingefahren | 300 mm |
| Ölvolumen max. | 660 cm³ |
| Betriebsdruck | 700 bar |
| Wirksame Kolbenfläche Druck | 44 cm² |
| Zylinderaußendurchmesser | 120 mm |
| Gewicht ca. | 22 kg |
| Artikel-Nr.: | LAR-DH03015 |
Qualitätsmerkmale
- Für Druck- und Zuganwendungen: Spannen von Seilen oder Kabeln, Stangen, Bolzen, Herausziehen von Buchsen oder Wälzlagern.
- Als Befestigungsmöglichkeiten dienen ein Außengewinde am Schaft, ein Innengewinde am oberen Teil des Kolbens und zwei Gewindebohrungen in der Bodenplatte.
- Im Lieferumfang ist eine Kolbenschutzplatte mit Außengewinde enthalten.
- Zum Schutz vor Überlastung ist ein Sicherheitsventil integriert.
- Der Zylinder ist mit einem mechanischen Endanschlag ausgestattet.
1.663,20 €
%
UVP 2.079,00 €
( exkl. MwSt |
+ Versandkosten
Lieferzeit:
ca. 4 Wochen
Zwischenverkauf vorbehalten!
Zwischenverkauf vorbehalten!
| Bild | Typ | Druckkraft | Zugkraft | Durchgangsbohrung Ø | Hub | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
| Doppeltw. Hohlkolbenzyl. DH 03015 | 30 t | 17 t | 33 mm | 150 mm | LAR-DH03015 | 1.663,20 € UVP |
| Doppeltw. Hohlkolbenzyl. DH 03025 | 30 t | 17 t | 33 mm | 250 mm | LAR-DH03025 | 2.084,00 € UVP |
| Doppeltw. Hohlkolbenzyl. DH 06008 | 60 t | 35 t | 56 mm | 80 mm | LAR-DH06008 | 1.896,80 € UVP |
| Doppeltw. Hohlkolbenzyl. DH 06015 | 60 t | 35 t | 56 mm | 150 mm | LAR-DH06015 | 2.329,60 € UVP |
| Doppeltw. Hohlkolbenzyl. DH 06025 | 60 t | 35 t | 56 mm | 250 mm | LAR-DH06025 | 3.070,40 € UVP |
| Doppeltw. Hohlkolbenzyl. DH 10004 | 100 t | 64 t | 81 mm | 38 mm | LAR-DH10004 | 2.765,60 € UVP |
| Doppeltw. Hohlkolbenzyl. DH 10008 | 100 t | 64 t | 81 mm | 76 mm | LAR-DH10008 | 3.412,80 € UVP |
| Doppeltw. Hohlkolbenzyl. DH 10015 | 100 t | 64 t | 81 mm | 150 mm | LAR-DH10015 | 4.242,40 € UVP |
| Doppeltw. Hohlkolbenzyl. DH 10025 | 100 t | 64 t | 81 mm | 250 mm | LAR-DH10025 | 5.196,80 € UVP |
| Doppeltw. Hohlkolbenzyl. DH 15020 | 150 t | 56 t | 81 mm | 200 mm | LAR-DH15020 | 9.324,80 € UVP |

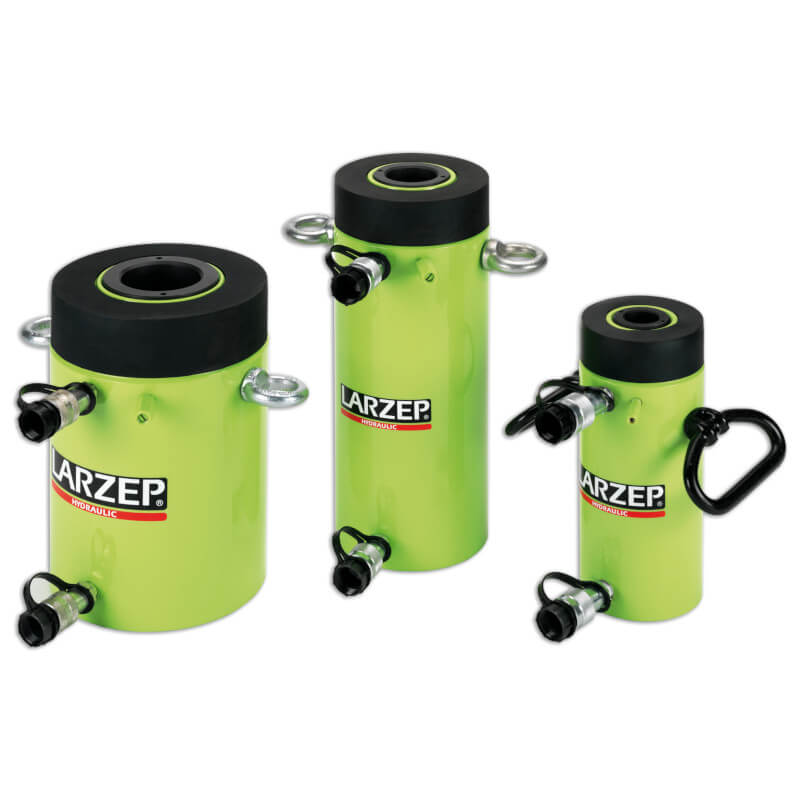

Beschreibung: Larzep Doppeltw. Hohlkolbenzyl. DH 03015

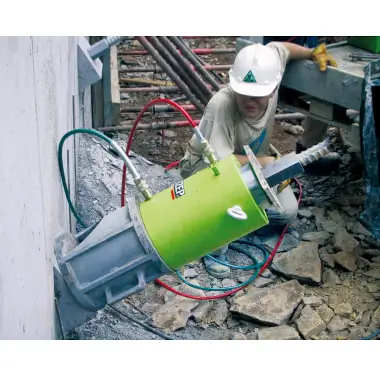

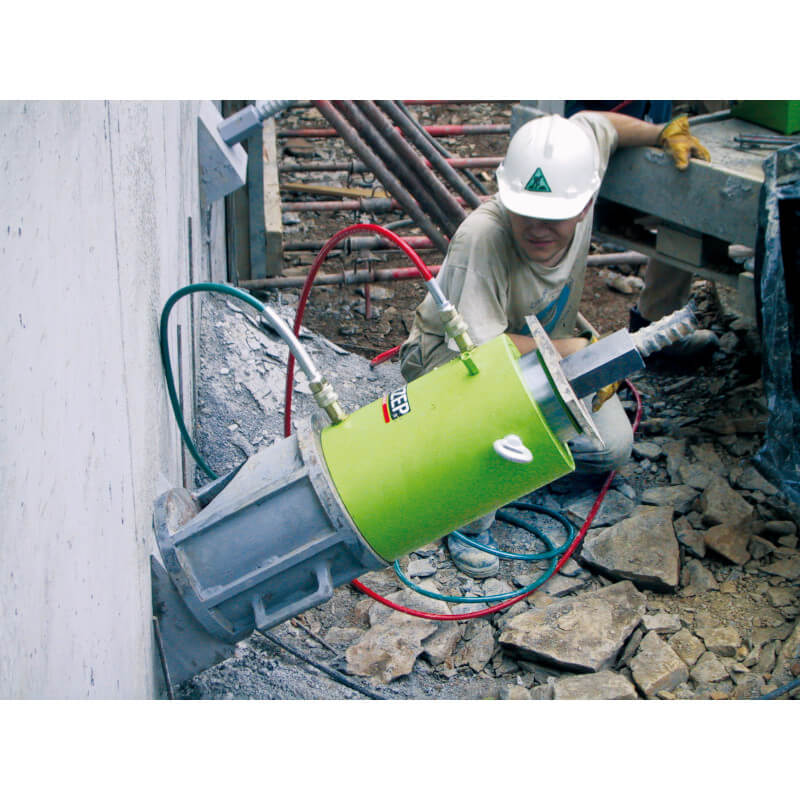

Der Hohlkolbenzylinder DH hat Kolbenstangen mit Durchgangsbohrungen. Die doppeltwirkenden Zylinder haben zwei Arbeitrichtungen beim Aus- und Einfahren. Hohlkolbenzylinder werden neben allen Hubarbeiten speziell zum Ziehen z.B. Abziehen oder Eindrücken von Lagern oder Spannen von Stahlseilen eingesetzt.
Sie bestehen aus hochfestem Spezialstahl. Die lackierten Oberflächen bieten optimalen Korrosionsschutz. Alle Zylinder werden mit Kolbenschutzplatten mit glatten Durchgangsbohrungen oder wahlweise auch mit Innengewinde geliefert. Sie sind mit einem Überlastungsventil ausgestattet das bei Überdruck öffnet und den Zylinder vor Beschädigungen schützt. Der Zylinder verfügt in beiden Hubrichtungen über einen mechanischen Endanschlag. Schnellverschlußkupplungen sind serienmäßig integriert.
- Hartverchromte Kolben schützen vor Riefenbildung und Korrosion
- Abstreifringe gegen Verschmutzung und Verschleiß des Zylinders
- Vollbelastbare Hubbegrenzung
- Außengewinde zur einfacheren Montage
- Befestigungsbohrungen im Zylinderboden serienmäßig
- Doppeltwirkende Modelle mit Sicherheitsventil auf der Ringraumseite
- International übliches Anschlusskupplungssystem

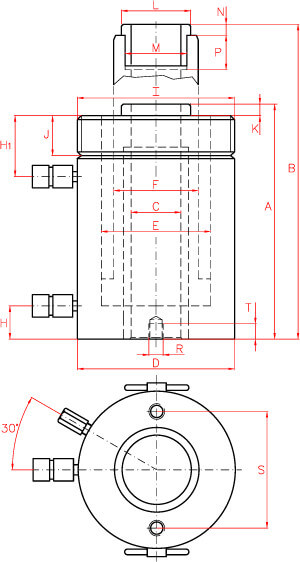

Abmessungen
Doppeltw. Hohlkolbenzyl. DH 30 t
| A | 300 | mm |
| B | 450 | mm |
| C | 33 | mm |
| D | 120 | mm |
| E | 90 | mm |
| F | 70 | mm |
| H | 27 | mm |
| H1 | 61 | mm |
| I | 4 1/2"-12 | |
| J | 42 | mm |
| K | 4 | mm |
| L | 55 | mm |
| M | 1 13/16"-16 | |
| N | 9 | mm |
| P | 22 | mm |
| R | 3/8"-16 | |
| S | 92.2 | mm |
| T | 17 | mm |
