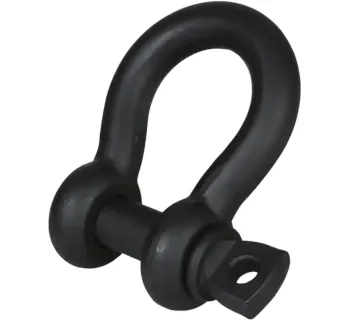

GreenPin Theater Schäkel G-4161T
Der Green Pin Theater Schäkel G-4161T ist ein matt schwarzer Bow-Schäkel der Güteklasse 6 mit Schraubbolzen, der speziell für den Einsatz in Bühnen- und Veranstaltungstechnik entwickelt wurde. Seine nicht reflektierende Oberfläche verhindert Lichtreflexe und sorgt für unauffällige Integration in Traversenkonstruktionen und Rigging-Systeme. Das im Schäkelauge verdeckte Gewinde reduziert den Verschleiß an Seilen und Anschlagmitteln und erhöht die Betriebssicherheit.
- Keine Reflexionen dank matter schwarzer Oberfläche
- Schnelles Rigging durch Schraubbolzen
- Geringerer Seilverschleiß durch verdecktes Gewinde
- Hohe Sicherheit durch MBL = 6 × WLL
- Zuverlässig in Theater-, Event- und Studioumgebungen
Der Green Pin Theater Schäkel G-4161T ist ein matt schwarzer Bow-Schäkel der Güteklasse 6 mit Schraubbolzen, der speziell für den Einsatz in Bühnen- und Veranstaltungstechnik entwickelt wurde. Seine nicht reflektierende Oberfläche verhindert Lichtreflexe und sorgt für unauffällige Integration in Traversenkonstruktionen und Rigging-Systeme. Das im Schäkelauge verdeckte Gewinde reduziert den Verschleiß an Seilen und Anschlagmitteln und erhöht die Betriebssicherheit.
- Keine Reflexionen dank matter schwarzer Oberfläche
- Schnelles Rigging durch Schraubbolzen
- Geringerer Seilverschleiß durch verdecktes Gewinde
- Hohe Sicherheit durch MBL = 6 × WLL
- Zuverlässig in Theater-, Event- und Studioumgebungen
Informationen: Theater Schäkel G-4161T
Der Green Pin Theater Schäkel G-4161T ist ein matt schwarzer geschweifter Schäkel mit Schraubbolzen, der speziell für den Einsatz in Theatern, Veranstaltungshallen und Bühnenrigging entwickelt wurde.
Seine nicht reflektierende Oberfläche verhindert störende Glanz- und Lichtreflexe und lenkt das Publikum nicht von der Bühnenperformance ab. Der Schraubbolzen ermöglicht eine schnelle Montage und Demontage, ideal für Rigging-Aufgaben mit häufig wechselnden Aufbauten.
Eine Kammer im Schäkelauge verdeckt das Schraubgewinde und reduziert den Verschleiß an Seilen und Anschlagmitteln; Bügel und Bolzen bestehen aus hochfestem Stahl Güteklasse 6, vergütet (quenched and tempered), für zuverlässige Tragfähigkeit.
Merkmale und Einsatzbereiche
- Geschweifter Theater-Schäkel (Bow Shackle) mit Schraubbolzen (Screw Collar Pin)
- Matt schwarze Oberfläche ohne Glanz oder Lichtreflexe – ideal für Bühne, Licht- und Tontechnik
- Kammer im Schäkelauge verdeckt das Bolzengewinde und verringert den Seilverschleiß
- Aus hochfestem Stahl Güteklasse 6, vergütet (quenched and tempered)
- Sicherheitsfaktor: Mindestbruchlast MBL = 6 × WLL
- Temperatureinsatzbereich von -40°C bis +200°C (mit abgestufter Tragfähigkeitsreduzierung bei hohen Temperaturen)
- Arbeitslastgrenzen (WLL) von 0.33 t bis 8.5 t je nach Schäkelgröße
- Konform mit EN 13889, ISO 2415 und erfüllt die Leistungsanforderungen der US Fed. Spec. RR-C-271 Type IVA Class 2, Grade A; ab 2 t zusätzlich ASME B30.26
- Typische Anwendungen: Theater- und Bühnenrigging, Veranstaltungs- und Messebau, TV- und Studioinstallationen
Vorteile
- Keine sichtbaren Reflexionen dank matt schwarzer Oberfläche
- Schnelle (De-)Montage durch Schraubbolzen
- Geringerer Verschleiß an Seilen und Anschlagmitteln durch im Auge verdecktes Gewinde
- Hohe Betriebssicherheit durch MBL = 6 × WLL und normgerechte Ausführung
- Zuverlässig in einem weiten Temperaturbereich von -40°C bis +200°C
- Speziell auf die Anforderungen der Entertainment- und Veranstaltungstechnik abgestimmt
Technische Daten (Hauptmerkmale Green Pin Theater Schäkel G-4161T)
| Eigenschaft | Wert |
|---|---|
| Hersteller | Green Pin / Van Beest |
| Produktcode | G-4161T |
| Bezeichnung | Theater Schäkel SC, matt schwarzer Bow-Schäkel mit Schraubbolzen |
| Schäkeltyp | Geschweifter Schäkel (Bow Shackle) mit Schraubbolzen (Screw Collar Pin) |
| Güteklasse | Grad 6 (hochfester Stahl) |
| Material | Bügel und Bolzen aus hochfestem Stahl, quenched and tempered |
| Arbeitslastgrenzen (WLL) | ca. 0.33 t bis 8.5 t (größenabhängig gemäß Typentabelle) |
| Sicherheitsfaktor | Mindestbruchlast MBL = 6 × WLL |
| Oberfläche | Matt schwarz lackiert (no sheen, no reflection) |
| Temperatureinsatzbereich | -40°C bis +200°C |
| Temperatur-Derating | bis 200°C: 100 % WLL, 200–300°C: 90 % WLL, 300–400°C: 75 % WLL, > 400°C: nicht zulässig |
| Normen / Standards | EN 13889, ISO 2415, US Fed. Spec. RR-C-271 Type IVA Class 2, Grade A, ab 2 t konform mit ASME B30.26 |
| Typische Anwendungen | Bühnen- und Theatertechnik, Rigging, Event- und Veranstaltungsbau, Studio- und Lichttraversen |
Hinweis: Abmessungen, Eigengewichte und exakte Arbeitslastgrenzen sind der jeweiligen G-4161T-Typentabelle des Herstellers zu entnehmen.
Abmessungen Theater Schäkel G-4161T
| Theater Schäkel G-4161T | Tragfähigkeit (kg) | Bügel-Ø a (mm) | Bolzen-Ø b (mm) | Augen-Ø c (mm) | Stärke Auge d (mm) | Innere Weite e (mm) | Innere Länge f (mm) | Weite Bügel g (mm) | Länge h (mm) | Bolzen-länge i (mm) | Weite j (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
