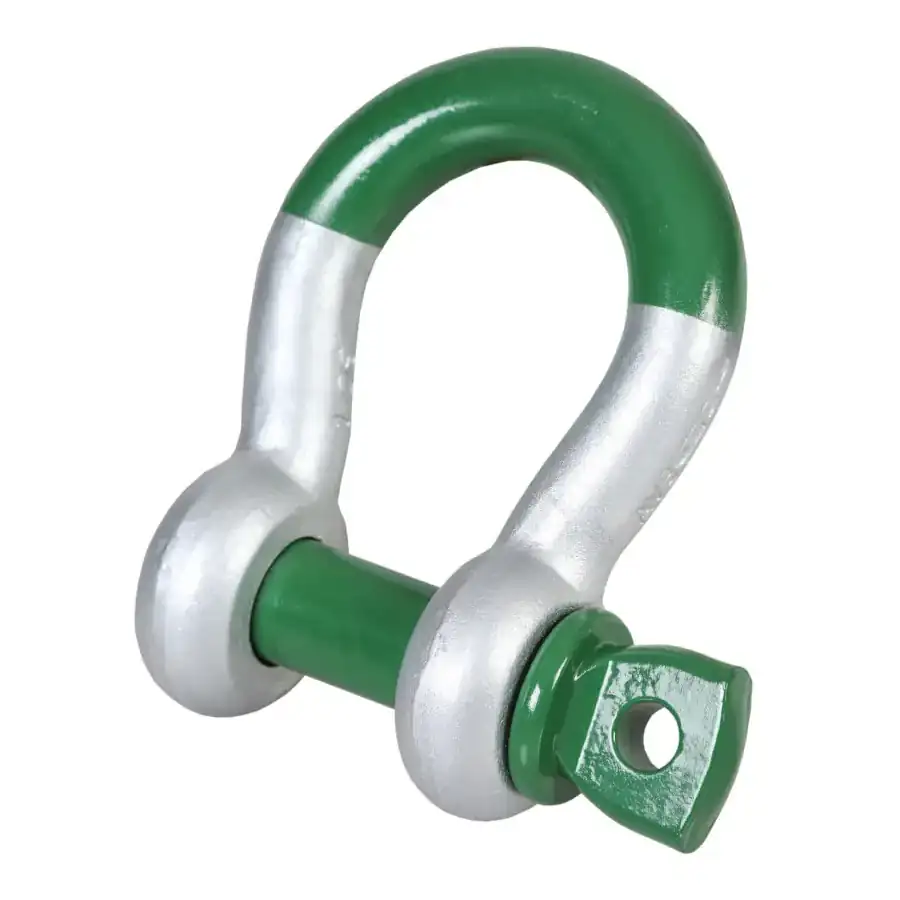

GreenPin Super Schäkel geschweift G-5261
Der Green Pin Super Schäkel G-5261 ist ein geschweifter Güteklasse 8 Schäkel mit Schraubbolzen, der durch seine kompakte Super-Bauform ein geringeres Eigengewicht bei gleicher Tragfähigkeit bietet. Das im Schäkelauge integrierte Senkloch verdeckt das Gewinde und reduziert den Verschleiß an angeschlagenen Komponenten. Aus vergütetem legiertem Stahl gefertigt und feuerverzinkt, eignet er sich für anspruchsvolle Hebetechnik-, Industrie- und Offshore-Anwendungen.
- Kompakte Super-Bauform mit geringerem Gewicht
- Schnelle Handhabung durch Schraubbolzen
- Reduzierter Verschleiß durch verdecktes Gewinde
- Hohe Sicherheit dank MBL = 5 × WLL
- Lange Lebensdauer durch vergüteten Stahl und Feuerverzinkung
Der Green Pin Super Schäkel G-5261 ist ein geschweifter Güteklasse 8 Schäkel mit Schraubbolzen, der durch seine kompakte Super-Bauform ein geringeres Eigengewicht bei gleicher Tragfähigkeit bietet. Das im Schäkelauge integrierte Senkloch verdeckt das Gewinde und reduziert den Verschleiß an angeschlagenen Komponenten. Aus vergütetem legiertem Stahl gefertigt und feuerverzinkt, eignet er sich für anspruchsvolle Hebetechnik-, Industrie- und Offshore-Anwendungen.
- Kompakte Super-Bauform mit geringerem Gewicht
- Schnelle Handhabung durch Schraubbolzen
- Reduzierter Verschleiß durch verdecktes Gewinde
- Hohe Sicherheit dank MBL = 5 × WLL
- Lange Lebensdauer durch vergüteten Stahl und Feuerverzinkung
Informationen: Super Schäkel geschweift G-5261
Der Green Pin Super Schäkel geschweift G-5261 ist ein geschweifter Schäkel der Güteklasse 8 mit Schraubbolzen für anspruchsvolle Hebearbeiten und Rigging-Anwendungen.
Der Schraubbolzen ermöglicht eine schnelle Montage und Demontage und macht den Schäkel ideal für Arbeitsabläufe, bei denen Anschlagmittel häufig gewechselt werden. Durch das Super-Design bietet der Schäkel bei gleicher Tragfähigkeit eine geringere Baugröße und ein reduziertes Eigengewicht im Vergleich zu Standard-Schäkeln.
Bügel und Bolzen bestehen aus legiertem Stahl der Güteklasse 8, sind vergütet (quenched and tempered) und verfügen über eine feuerverzinkte Oberfläche für hohen Korrosionsschutz im Außen- und Offshore-Einsatz.
Merkmale und Einsatzbereiche
- Geschweifter Schäkel (Bow Shackle) mit Schraubbolzen (Screw Pin)
- Güteklasse 8 aus legiertem Stahl, vergütet (quenched and tempered)
- Feuerverzinkte Oberfläche (hot dipped galvanized) für dauerhaften Korrosionsschutz
- Super-Ausführung: kleinere Baugröße und geringeres Gewicht bei gleicher WLL wie Standard-Schäkel
- Senkloch im Schäkelauge verdeckt das Schraubgewinde und reduziert den Verschleiß an Kette, Draht- und Syntheseseil
- Temperaturbereich von ca. -20°C bis +200°C
- Sicherheitsfaktor: Mindestbruchlast MBL = 5 × WLL
- Konform mit ASME B30.26 und erfüllt die Leistungsanforderungen der US Fed. Spec. RR-C-271 Type IVA Class 2, Grade B
- Typischer Tragfähigkeitsbereich von 3.3 t, 5 t, 7 t, 9.5 t und 12.5 t (größenabhängig)
- Geeignet für Kran- und Hebetechnik, Rigging, Industrie- und Offshore-Anwendungen
Vorteile
- Schnelle Montage und Demontage durch Schraubbolzen
- Geringeres Gewicht und kompakte Bauform bei gleicher Tragfähigkeit
- Reduzierter Verschleiß an angeschlagenen Komponenten durch im Auge verdecktes Gewinde
- Hohe Sicherheit dank MBL = 5 × WLL und normgerechter Ausführung
- Lange Lebensdauer durch vergüteten legierten Stahl und feuerverzinkte Oberfläche
Technische Daten (Hauptmerkmale Green Pin Super Schäkel G-5261)
| Eigenschaft | Wert |
|---|---|
| Hersteller | Green Pin / Van Beest |
| Produktcode | G-5261 |
| Bezeichnung | Super Schäkel geschweift SC (Super Bow Shackle SC) mit Schraubbolzen |
| Schäkeltyp | Geschweifter Schäkel (Bow Shackle) mit Schraubbolzen |
| Güteklasse | Grad 8 |
| Material | Bügel und Bolzen aus legiertem Stahl, quenched and tempered |
| Sicherheitsfaktor | Mindestbruchlast MBL = 5 × WLL |
| Temperatureinsatzbereich | ca. -20°C bis +200°C |
| Oberfläche | Feuerverzinkt (hot dipped galvanized) |
| Tragfähigkeitsbereich (WLL) | ca. 3.3 t, 5 t, 7 t, 9.5 t, 12.5 t (größenabhängig) |
| Besonderheit | Senkloch im Schäkelauge zur Abdeckung des Schraubgewindes (verschleißarm für angeschlagene Komponenten) |
| Normen / Standards | ASME B30.26, US Fed. Spec. RR-C-271 Type IVA Class 2, Grade B, CE-kennzeichnungsfähig |
| Typische Anwendungen | Kran- und Hebetechnik, Rigging, Offshore, Industrie- und Baustelleneinsätze |
Hinweis: Abmessungen, Eigengewichte und exakte Arbeitslastgrenzen sind der jeweiligen G-5261-Typentabelle des Herstellers zu entnehmen.

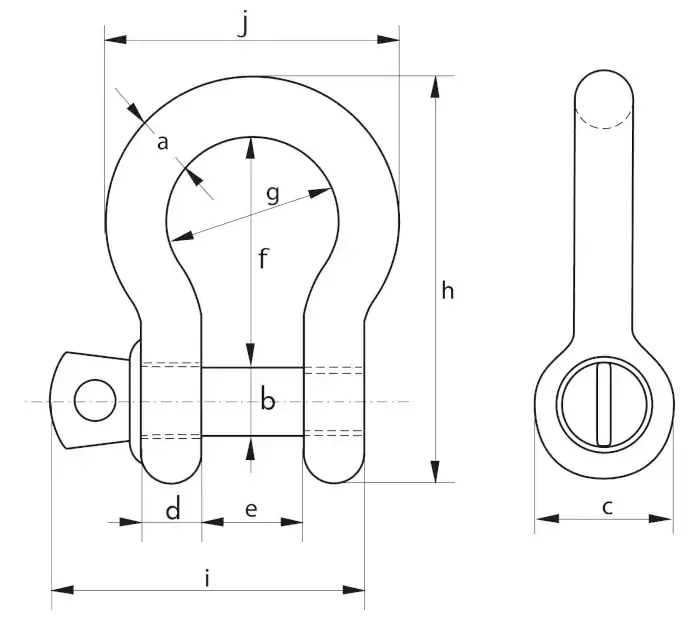

Abmessungen Super Schäkel geschweift G-5261
| Super Schäkel geschweift G-5261 | Tragfähigkeit (kg) | Bügel-Ø a (mm) | Bolzen-Ø b (mm) | Augen-Ø c (mm) | Stärke Auge d (mm) | Innere Weite e (mm) | Innere Länge f (mm) | Weite Bügel g (mm) | Länge h (mm) | Bolzen-länge i (mm) | Weite j (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
