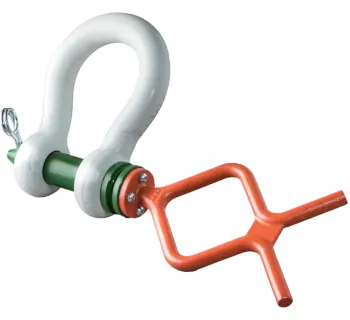

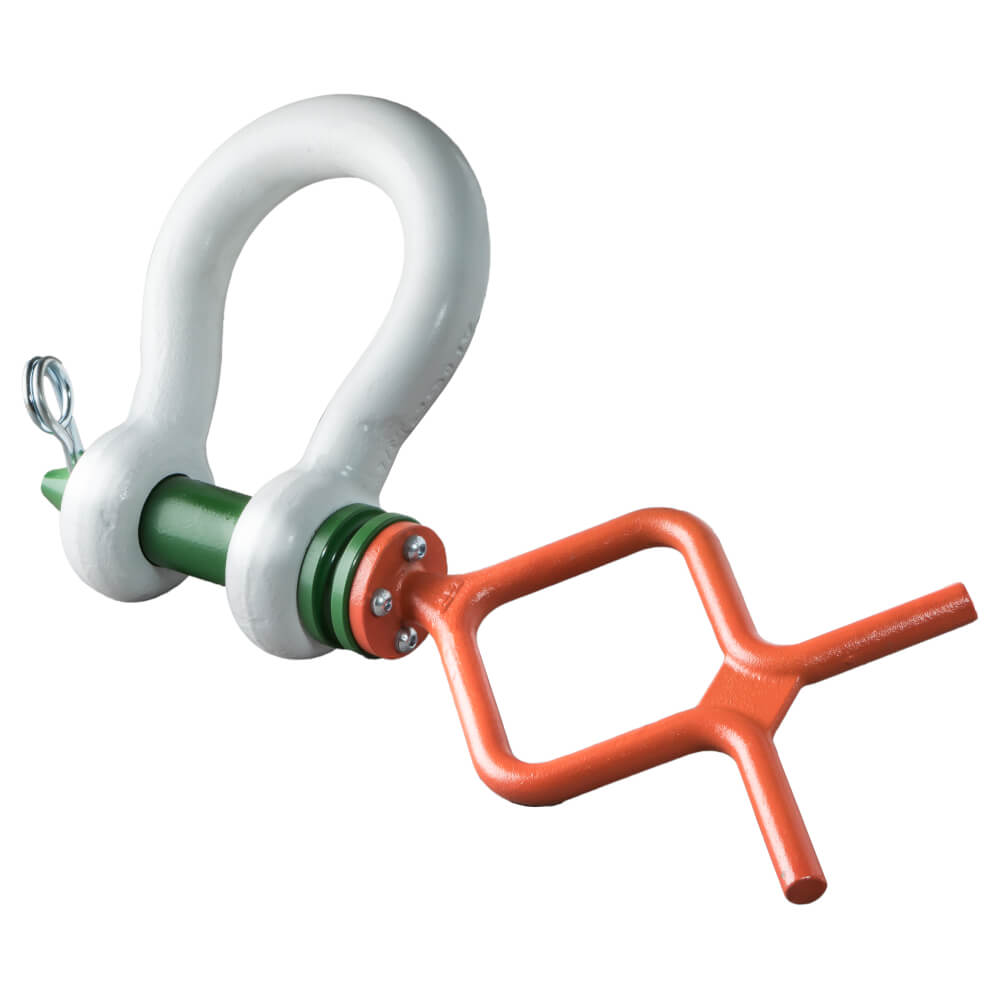

Der Green Pin ROV Polar Schäkel P-5361F ist ein Release- & Retrieve-ROV-Schäkel der Güteklasse 8 mit konischem Schraubbolzen und Fish Tail-Griff, entwickelt für sichere Unterwasser-Hebe- und Löseoperationen mit ROV.

Bügel und Bolzen bestehen aus legiertem Stahl der polar quality, sind vergütet (quenched and tempered) und für einen Temperatureinsatzbereich von -60°C bis +200°C ausgelegt. Je nach Baugröße deckt der Schäkel einen Tragfähigkeitsbereich von 6.5 t bis 55 t ab.

Die Kombination aus Fishtail-Griff, konischem Bolzenende und einer im Bolzen integrierten Rille zur Drahtbefestigung ermöglicht eine schnelle, kontrollierte Handhabung durch den ROV-Arm und erleichtert die Montage unter Wasser.

Merkmale und Einsatzbereiche

Release- & Retrieve-ROV-Schäkel mit konischem Schraubbolzen und Fish Tail-Griff
Speziell für subsea-Release- und -Retrieve-Operationen mit ferngesteuertem ROV entwickelt
Material: Bügel und Bolzen aus legiertem Stahl, Güteklasse 8, polar quality, quenched and tempered
Konisches Bolzenende erleichtert die Montage und Ausrichtung unter Wasser
Bolzenkopf mit Rille zur Befestigung an den Schäkelkörper mittels Drahtseilen
MBL = 5 × WLL für hohe Sicherheit im Lastfall
Für axiale Belastung und – mit reduzierter WLL – auch für seitliche Belastungen geeignet
Oberfläche: Körper weiß lackiert, Bolzen grün lackiert zur besseren Sichtbarkeit im ROV-Kamerabild
Lieferung ohne Drähte; das Verdrahtungskonzept wird anwenderspezifisch ausgelegt
Typische Anwendungen: Offshore- und Subsea-Hebetechnik, Mooring, Anlagen- und Komponenteninstallation, Lastfreigabe und Rückholung mit ROV

Vorteile

Einfaches Handling durch ROV dank ergonomischem Fish Tail-Griff
Konisches Bolzenende reduziert Zeitaufwand bei der Montage unter Wasser
Hohe Betriebssicherheit durch MBL = 5 × WLL
Zuverlässiger Einsatz im Temperaturbereich -60°C bis +200°C
Lange Lebensdauer durch legierten, vergüteten Stahl
Optimale Sichtbarkeit durch weiß lackierten Schäkelkörper und grün lackierten Bolzen

Technische Daten (Hauptmerkmale Green Pin ROV Polar Schäkel P-5361F)

Eigenschaft	Wert
Hersteller	Green Pin / Van Beest
Produkttyp	ROV Polar Schäkel P-5361F (Tapered Pin ROV Shackle F)
Schäkeltyp	Release- & Retrieve-ROV-Schäkel mit Fish Tail-Griff
Güteklasse	Grad 8, polar quality
Material	Bügel und Bolzen aus legiertem Stahl, quenched and tempered
Tragfähigkeitsbereich (WLL)	6.5 t, 9.5 t, 12 t, 17 t, 25 t, 35 t, 42.5 t, 55 t
Sicherheitsfaktor	MBL = 5 × WLL
Temperatureinsatzbereich	-60°C bis +200°C
Oberfläche	Körper weiß lackiert, Bolzen grün lackiert
Belastungsrichtung	Geeignet für axiale und – mit reduzierter WLL – seitliche Belastung
Lieferumfang	Schäkelkörper mit konischem Schraubbolzen und Fish Tail-Griff, Lieferung ohne Drähte
Typische Anwendungen	Subsea-Hebevorgänge, Offshore-Installationen, Mooring, Lastfreigabe und -aufnahme mit ROV

Hinweis: Abmessungen, Eigengewichte und exakte Tragfähigkeiten sind der jeweiligen P-5361F-Typentabelle des Herstellers zu entnehmen.

TOMANRO Flyer

Katalog

Flyer

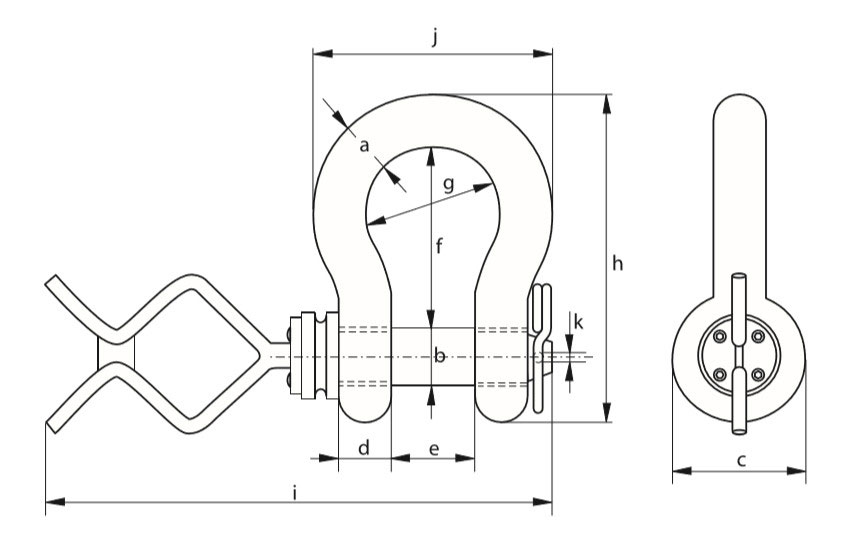

Masszeichnung von GreenPin ROV Polar Schäkel P-5361F

Abmessungen ROV Polar Schäkel P-5361F

ROV Polar Schäkel P-5361F	Tragfähigkeit (kg)	Bügel-Ø a (mm)	Bolzen-Ø b (mm)	Augen-Ø c (mm)	Stärke Auge d (mm)	Innere Weite e (mm)	Innere Länge f (mm)	Weite Bügel g (mm)	Länge h (mm)	Bolzen-länge i (mm)	Weite j (mm)	Ø k (mm)
6.5 t	6500	22	25	52	22	36	83	58	144	419	102	3.5
9.5 t	9500	28	32	66	28	47	108	75	185	455	131	5.5
12.0 t	12000	32	35	72	32	51	115	83	201	467	147	6.5
17.0 t	17000	38	42	88	38	60	146	99	249	491	175	8.5
25.0 t	25000	45	50	103	45	74	178	126	300	538	216	8.5
35.0 t	35000	50	57	111	50	83	197	138	331	558	238	8.5
42.5 t	42500	57	65	130	57	95	222	160	377	590	274	7.5
55.0 t	55000	65	70	145	65	105	260	180	433	619	310	7.5
