GreenPin ROV Polar Schäkel P-5363
Der GreenPin Super Schäkel geschweift G-5263 ist ein Güteklasse 8-Schäkel mit Sicherheitsbolzen, Mutter und Splint für anspruchsvolle Hebe- und Rigging-Anwendungen. Laut Hersteller bietet die Super-Baureihe 50% höhere WLL bei gleichem Gewicht und reduziert durch eine Senkloch-Bohrung im Auge den Verschleiß an angeschlagenen Komponenten.
- Güteklasse 8 für anspruchsvolle Hebe- und Rigging-Einsätze
- Sicherheitsbolzen mit Mutter und Splint für dauerhaft sicheren Verschluss
- 50% höhere WLL bei gleichem Gewicht (Herstellerangabe)
- Senkloch-Bohrung verdeckt das Gewinde und reduziert Verschleiß
- Geschweifte Bauform für mehr Platz im Schäkelbogen
- Feuerverzinkt für Korrosionsschutz
- Mindestbruchlast = 5-fache WLL
Form
Nenngröße
Artikel-Nr.:
Der GreenPin Super Schäkel geschweift G-5263 ist ein Güteklasse 8-Schäkel mit Sicherheitsbolzen, Mutter und Splint für anspruchsvolle Hebe- und Rigging-Anwendungen. Laut Hersteller bietet die Super-Baureihe 50% höhere WLL bei gleichem Gewicht und reduziert durch eine Senkloch-Bohrung im Auge den Verschleiß an angeschlagenen Komponenten.
- Güteklasse 8 für anspruchsvolle Hebe- und Rigging-Einsätze
- Sicherheitsbolzen mit Mutter und Splint für dauerhaft sicheren Verschluss
- 50% höhere WLL bei gleichem Gewicht (Herstellerangabe)
- Senkloch-Bohrung verdeckt das Gewinde und reduziert Verschleiß
- Geschweifte Bauform für mehr Platz im Schäkelbogen
- Feuerverzinkt für Korrosionsschutz
- Mindestbruchlast = 5-fache WLL
Informationen: ROV Polar Schäkel P-5363

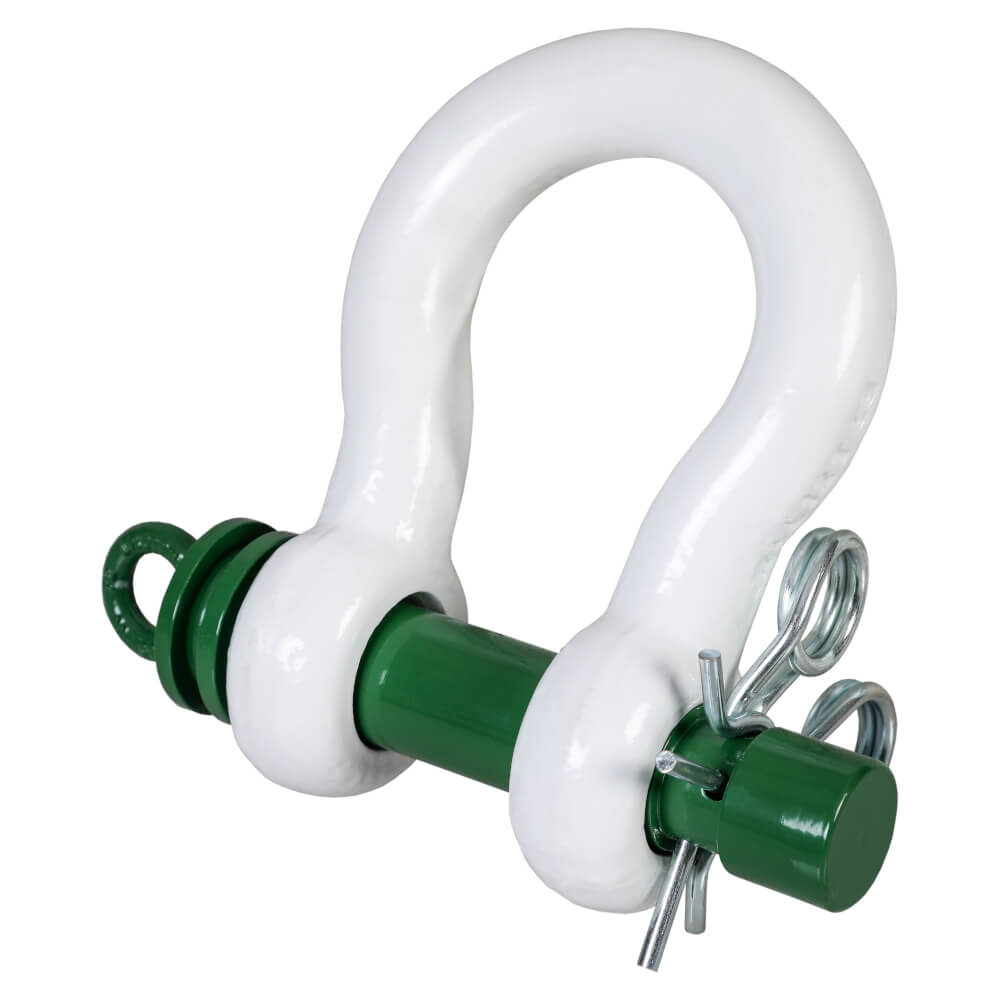

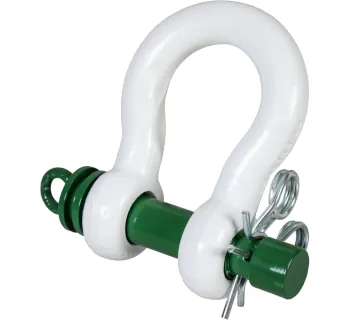

Der Green Pin ROV Polar Schäkel P-5363 ist ein geschweifter Release ROV Schäkel der Güteklasse 8 mit Federsteckern (Spring Pins), der speziell für Unterwasser-Hebe- und Löseoperationen mit ROV entwickelt wurde.
Bügel und Bolzen bestehen aus legiertem Stahl polar quality, sind vergütet (quenched and tempered) und für einen Temperaturbereich von -60°C bis +200°C ausgelegt; der Schäkel ist nur für axiale Belastung (in-line use only) vorgesehen.
Merkmale und Einsatzbereiche
- Release ROV Schäkel mit zwei Federsteckern als Sicherungselemente
- Güteklasse 8, polar quality für Einsätze in extremen Kältebereichen
- Material: Bügel und Bolzen aus legiertem Stahl, vergütet (quenched and tempered)
- MBL = 5 × WLL für hohe Sicherheit im Lastfall
- Oberfläche: Körper weiß lackiert, Bolzen grün lackiert
- Temperaturbereich von -60°C bis +200°C
- Typischer Tragfähigkeitsbereich von 6.5 t bis 85 t (größenabhängig)
- Nur für in-line Belastung geeignet, seitliche Belastungen nicht zulässig
- Wird ohne Drahtseile geliefert; Verdrahtungskonzept (Wires, Schlaufen, Monkey’s Fist) wird anwenderseitig ausgeführt
- Typische Anwendungen: Offshore- und Subsea-Hebetechnik, Mooring, Installationsarbeiten und Lastfreigabe unter Wasser mit ROV
Vorteile
- Speziell für ROV-gestützte Unterwasser-Operationen ausgelegt
- Doppelte Sicherheit durch zwei Federstecker (Spring Pins)
- Zuverlässige Funktion bei -60°C bis +200°C dank polar quality
- Hohe Betriebssicherheit durch MBL = 5 × WLL
- Lange Lebensdauer durch legierten, vergüteten Stahl und robuste Beschichtung
- Klare Auslegung für axiale Belastung reduziert Fehlanwendungen im Subsea-Betrieb
Technische Daten (Hauptmerkmale Green Pin ROV Polar Schäkel P-5363)
| Eigenschaft | Wert |
|---|---|
| Hersteller | Green Pin / Van Beest |
| Bezeichnung | ROV Polar Schäkel P-5363 (Spring Pin ROV Shackle) |
| Schäkeltyp | geschweifter Release ROV Schäkel mit Spring Pins |
| Güteklasse | Grad 8 |
| Material | Bügel und Bolzen aus legiertem Stahl, polar quality, quenched and tempered |
| Sicherheitsfaktor | MBL = 5 × WLL |
| Tragfähigkeitsbereich | ca. 6.5 t bis 85 t (größenabhängig gemäß Typentabelle) |
| Temperatureinsatzbereich | -60°C bis +200°C |
| Oberfläche | Körper weiß lackiert, Bolzen grün lackiert |
| Belastungsrichtung | nur axiale Belastung (in-line use only), keine Seitenlasten |
| Lieferumfang | Schäkelkörper, Schäkelbolzen und 2 Spring Pins, ohne Drähte |
| Typische Anwendungen | Subsea-Hebevorgänge, Lastfreigabe mit ROV, Offshore-Installationen, Mooring |
Hinweis: Abmessungen, Eigengewicht und exakte Tragfähigkeiten sind der jeweiligen P-5363-Typentabelle des Herstellers zu entnehmen.

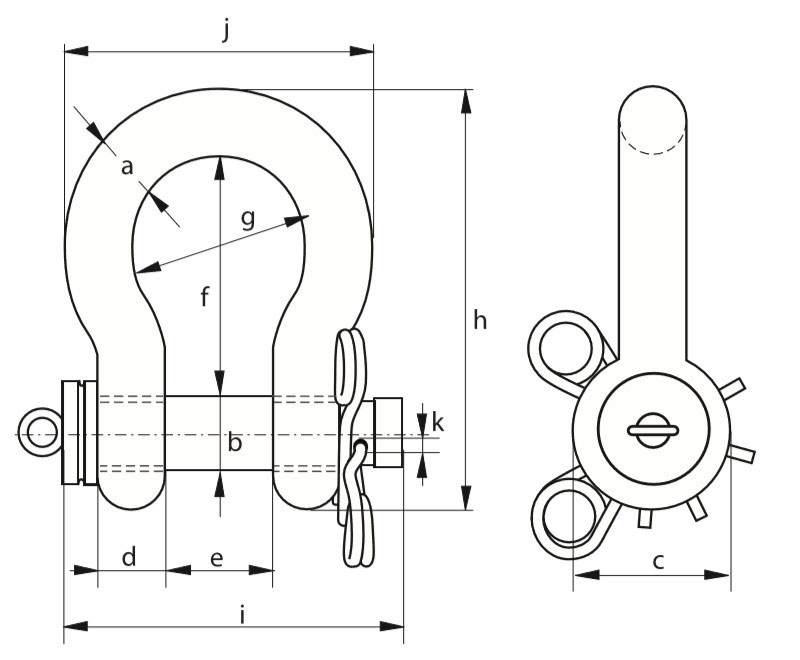

Abmessungen ROV Polar Schäkel P-5363
| ROV Polar Schäkel P-5363 | Tragfähigkeit (kg) | Bügel-Ø a (mm) | Bolzen-Ø b (mm) | Augen-Ø c (mm) | Stärke Auge d (mm) | Innere Weite e (mm) | Innere Länge f (mm) | Weite Bügel g (mm) | Länge h (mm) | Bolzen-länge i (mm) | Weite j (mm) | Ø k (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
