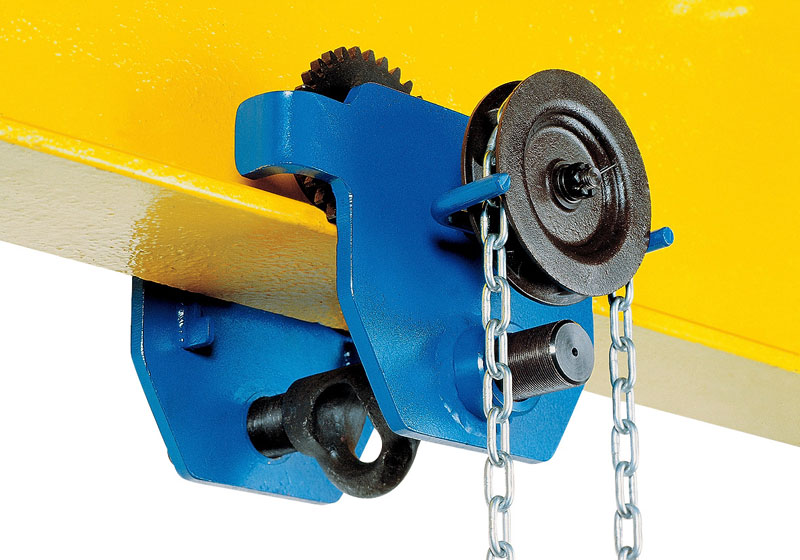

Tractel Haspelfahrwerke Corso

Die Haspelfahrwerke Corso von Tractel sind manuell verfahrbare Haspelkatzen für den Materialtransport auf I- und H-Trägern und bilden einen zuverlässigen Anschlagpunkt für Hebezeuge wie greifzug, bravo, tralift, minifor und tralift TT.

Die Verfahrung erfolgt über eine verzinkte Handkette, mit der sich die Last entlang des Trägers fein dosiert positionieren lässt, ohne die Last selbst verschieben zu müssen.

Je nach Ausführung decken die Corso Haspelfahrwerke Tragfähigkeiten von 1.0–20.0 t und Trägerflanschbreiten von ca. 58–320 mm ab und eignen sich damit für ein breites Spektrum an Kran- und Stahlbauprofilen.

Aufbau und Funktionsprinzip

• Haspelfahrwerk mit Handkettenantrieb: Die Bewegung des Fahrwerks erfolgt über eine umlaufende Handkette, die ein Stirnradgetriebe und die Laufräder antreibt – ideal für präzises Positionieren der Last ohne großen Kraftaufwand.
• Stahlräder mit Kugellagern laufen auf dem Trägerflansch und sorgen für leichte, ruhige Verfahrung auch bei höheren Traglasten.
• Verstellbare Seitenplatten / Aufhängestange zur Anpassung an verschiedene Trägerflanschbreiten; die Breite wird über eine Spindel / Hanger Bar mit Handgriff justiert und mit Klemm- bzw. Madenschraube gegen Verdrehen gesichert.
• Gefaltete Endanschläge wirken als Entgleisungsschutz und Kippsicherung, indem sie ein Überlaufen am Trägerende verhindern und das Fahrwerk auf dem Träger halten.
• Groß dimensionierte Traglasche / Hängeöse als Aufhängepunkt für Kettenzüge, Seilzüge oder Elektrohebezeuge; der Lasthaken kann frei ausschwenken und der Lastlinie folgen.
• Auslegung für Montage auf Stahlträgern mit geradem oder geneigtem Flansch; das Fahrwerk kann direkt auf die Trägerunterseite aufgeschoben und über die Spindel fixiert werden.
• Die verzinkte Handkette ist korrosionsbeständig und für typische Hubhöhen in Werkstatt und Industrie ausgelegt; Sonderkettenlängen sind je nach Konfiguration möglich.

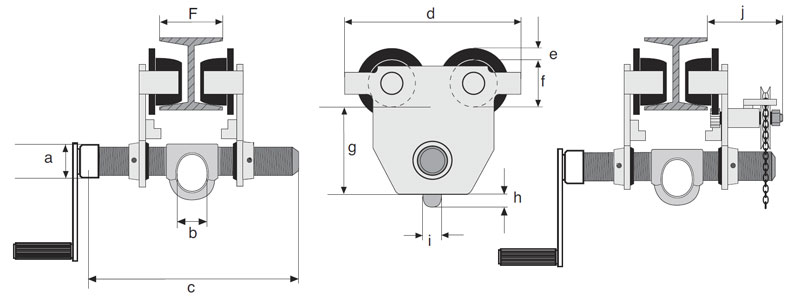

Technische Daten – Auswahl Haspelfahrwerke Corso

Die Corso Haspelfahrwerke sind als gekettengetriebene Fahrwerke mit verzinkter Handkette ausgeführt und decken je nach Modell Tragfähigkeiten von 1.0–20.0 t und Trägerflanschbreiten von ca. 58–320 mm ab.

Vorteile der Haspelfahrwerke Corso

• Präzise Lastpositionierung durch Handkettenantrieb ohne Schieben der Last – ideal für exaktes Ausrichten.
• Schnelle Montage auf Stahlträgern mit geradem oder geneigtem Flansch durch verstellbare Seitenplatten bzw. Hanger Bar.
• Kugelgelagerte Stahlräder für ruhigen Lauf und geringen Bedienaufwand auch bei hohen Traglasten.
• Integrierter Entgleisungs- und Kippschutz durch gefaltete Endanschläge und gegen Verdrehung gesicherte Aufhängestange.
• Breites Traglast- und Trägerbereichsprogramm (1.0–20.0 t, 58–320 mm) für leichte bis schwere Industrieanwendungen.
• Zuverlässiger Anschlagpunkt für unterschiedliche Tractel Hebezeuge (greifzug, bravo, tralift, minifor, tralift TT) in Werkstatt, Montage und Instandhaltung.

Typische Anwendungen

• Verfahren von Ketten- und Seilzügen entlang Hallen- und Kranträgern beim Montieren, Positionieren und Umsetzen von Maschinen und Bauteilen.
• Lasttransport in Fertigung und Instandhaltung, bei dem Lasten kontrolliert entlang eines Stahlträgers verfahren werden müssen.
• Einsatz als Hebeankerpunkt in temporären Hebesituationen, etwa bei Reparaturen, Umbauten oder auf Baustellen.
