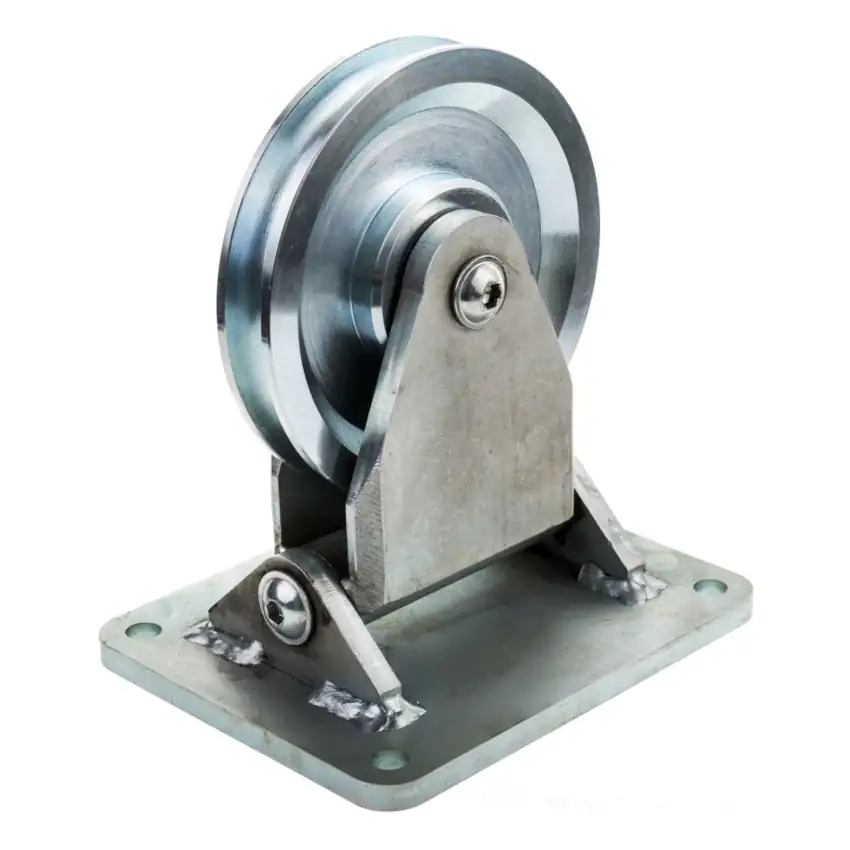

Frank Rollenbock SE

Der Rollenbock SE von Frank Seilrollen ist ein schwenkbarer Seilrollenbock aus verzinktem Stahl für die Drahtseilumlenkung in handbetriebenen Hubvorrichtungen und kraftbetriebenen Anlagen.

Die Seilrolle ist über ein Scharnier schwenkbar gelagert und kann dadurch Seilwanderungen ausgleichen, während sie auf einer geschliffenen Stahlachse abrollt.

Rollenbock und Seilrolle bestehen aus Werkstoff S355J2 mit galvanisch verzinkter Oberfläche; das Rillenprofil ist gedreht und entspricht DIN 15061, sodass ein seilschonender Lauf sichergestellt ist.

Funktion und typische Einsatzbereiche

Der schwenkbare Rollenbock SE dient zur Umlenkung von Drahtseilen mit Ablenkwinkeln bis 90° in Seiltrieben und gleicht durch seine Scharnierlagerung seitliche Seilbewegungen sicher aus.

• Handbetriebene Hebezeuge und Hubvorrichtungen – z. B. an Handwinden, Flaschenzügen oder Zugapparaten.
• Kraftbetriebene Anlagen – Seilumlenkung an Elektro- oder Hydraulikwinden, Kran- und Förderanlagen.
• Förder- und Handhabungstechnik – Umlenkung in Seilzügen, Spann- und Verstelleinrichtungen.
• Maschinen- und Anlagenbau – Integration in Seiltriebe, bei denen Seilwanderung konstruktiv berücksichtigt werden muss.

Durch die schwenkbare Aufhängung der Rolle bleibt die Seilführung auch bei leichten Richtungsänderungen oder elastischer Längenänderung des Seils stets optimal, was den Verschleiß von Seil und Rille reduziert.

Konstruktive Merkmale

Der Rollenbock SE ist für hohe mechanische Beanspruchung und lange Lebensdauer im industriellen Einsatz konzipiert.

• Schwenkbare Seilrolle – über ein Scharnier gelagert, kann sich der Rollenkörper der tatsächlichen Seilrichtung anpassen und Seilwanderungen kompensieren.
• Stahl-Seilrolle – aus S355J2 gefertigt, rollt auf einer geschliffenen Stahlachse für ruhigen Lauf und geringen Verschleiß.
• Lagerungsvarianten:
  • Trockengleitlagerung (Typen G) – robust und wartungsarm für langsamere oder gelegentliche Seilbewegungen.
  • Fettgefüllte, geschlossene Kugellager (Typen K) – für häufige oder schnellere Seilbewegungen mit sehr geringem Rollwiderstand.
• Verzinkte Oberfläche – galvanische Verzinkung von Rollenbock und Seilscheibe für zuverlässigen Korrosionsschutz im industriellen Umfeld.
• Rillenprofil nach DIN 15061 – gedrehte Seilrille für seilschonende Kraftübertragung und definierte Kontaktbedingungen zwischen Seil und Scheibe.
• Triebwerksgruppen: Im Handbetrieb Triebwerksgruppe 1Bm/3m, im Kraftbetrieb 1Am/4m (modellabhängig).

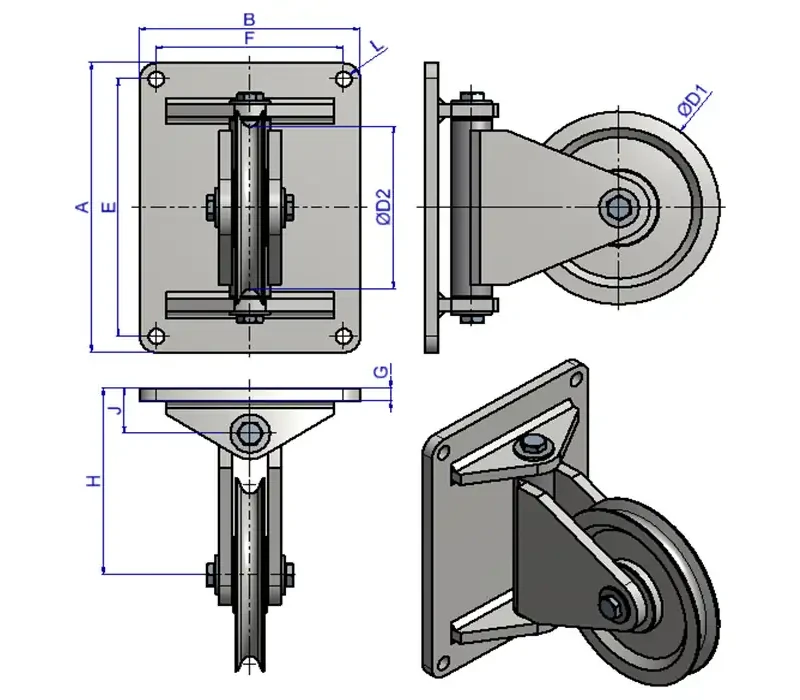

Technische Daten – Rollenbock SE

Sicherheit und Einsatzhinweise

Der Rollenbock SE ist ein Bauteil im Seiltrieb und muss in ein ordnungsgemäß dimensioniertes Hebe- oder Zugsystem integriert werden.

• Nur mit Drahtseilen im angegebenen Seildurchmesserbereich und passender Rillenform (nach DIN 15061) betreiben.
• Maximale Seilzugkraft und Umlenkwinkel von 90° nicht überschreiten; Stoß- und Schwingbelastungen vermeiden.
• Rollenbock nur auf tragfähigen Stahl- oder Schweißkonstruktionen montieren; geeignete Befestigungsmittel dimensionieren und sichern.
• Vor jedem Einsatz Rollenbock, Seilrolle, Lager, Achse und Drahtseil auf Risse, Verformungen, Korrosion und Verschleiß prüfen; beschädigte Komponenten umgehend ersetzen.
• Wiederkehrende Prüfungen gemäß den geltenden Vorschriften (z. B. DGUV / BetrSichV) durch eine befähigte Person durchführen und dokumentieren.
• Personen dürfen sich nicht im Bereich schwebender oder unter Zug stehender Seile aufhalten.
