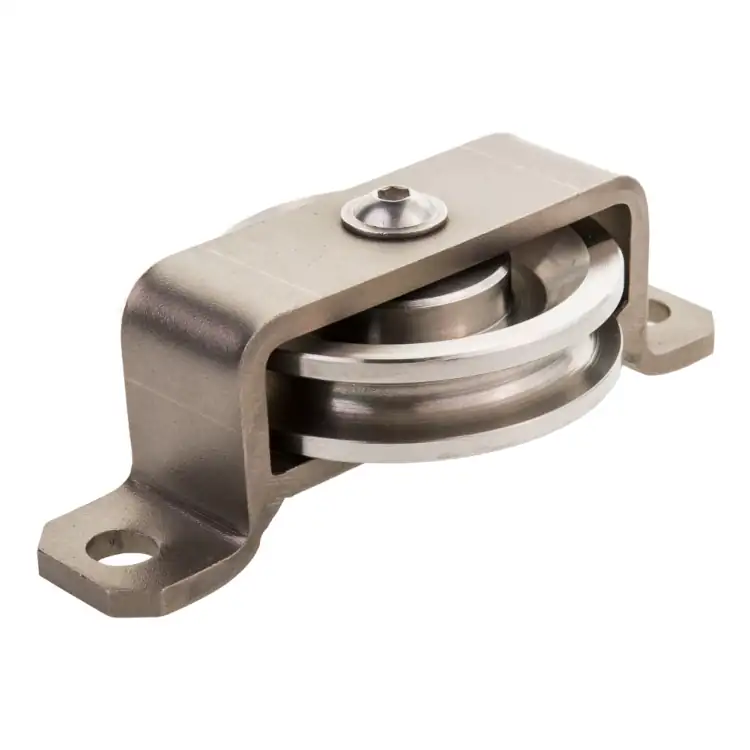

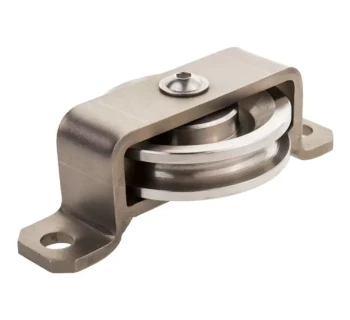

Frank Rollenbock VSB aus Edelstahl

Der Rollenbock VSB von Frank Seilrollen ist ein kompakter Seilrollenbock aus Edelstahl V2A mit liegend angeordneter Rolle zur Drahtseilumlenkung in hand- und kraftbetriebenen Anlagen.

Durch die Seitenbefestigung eignet sich der VSB besonders für platzsparende Wandmontagen, etwa in Schnürböden von Bühnen, wo viele Seile auf engem Raum sicher umgelenkt werden müssen.

Der Rollenbock ist aus rostfreiem Edelstahl gefertigt, wahlweise mit fettgefüllten, geschlossenen Kugellagern oder Trockengleitlagerung ausgerüstet und damit korrosionsbeständig sowie für Seildurchmesser von ca. 4 bis 12 mm geeignet.

Funktion und typische Einsatzbereiche

Der Rollenbock VSB dient zur Umlenkung von Edelstahl-Drahtseilen mit liegender Seilrolle und fester Seitenbefestigung, um Seile in einer Ebene platzsparend und seilschonend umzulenken.

• Bühnentechnik / Schnürböden – platzsparende Umlenkung vieler Seile an Wänden und Trägern in Theater- und Veranstaltungsbereichen.
• Wand- und Deckenmontage in Hallen, Werkstätten und technischen Anlagen, bei denen Seile flach an Bauteilen geführt werden sollen.
• Förder- und Handhabungstechnik – seilschonende Umlenkung in Zug- und Positioniersystemen, z. B. für Klappen, Schotts oder Lüftungsklappen.
• Korrosionskritische Bereiche wie Außenanlagen, Wasser-/Abwassertechnik oder Lebensmittel- und Chemieindustrie dank Edelstahl V2A.

Die liegende Rolle ermöglicht eine sehr geringe Aufbauhöhe von der Wand und damit eine kompakte Seilführung im Vergleich zu klassischen, senkrecht stehenden Rollenböcken.

Konstruktive Merkmale

Der VSB-Rollenbock ist für langlebigen, sicheren Betrieb und einfache Montage ausgelegt.

• Geschweißte Bockkonstruktion aus Edelstahl – stabile Seitenplatten aus rostfreiem Edelstahl, starr über verschraubte oder verschweißte Verbindungen miteinander verbunden.
• Liegend angeordnete Seilrolle – ermöglicht Seitenbefestigung und besonders platzsparende Wandmontage.
• Edelstahl-Seilrolle mit profilierter Seilrille, auf geschliffener Edelstahlachse gelagert, sorgt für ruhigen Lauf und geringen Verschleiß.
• Seilniederhalter durch stabile Seitenplatten – die hochgezogenen Edelstahlseiten verhindern ein Herausspringen des Seils beim Umlenken.
• Lagerungsvarianten:
  • Trockengleitlagerung für einfache, langsame Seilbewegungen, robust und wartungsarm.
  • Fettgefüllte, geschlossene Kugellager für häufige oder schnelle Seilbewegungen mit sehr geringem Rollwiderstand.
• Hohe Korrosionsbeständigkeit dank komplettem Aufbau aus Edelstahl (1.4301 / V2A), ideal für feuchte und leicht aggressive Atmosphären.

Technische Daten – Rollenbock VSB aus Edelstahl (Auszug)

Sicherheit und Einsatzhinweise

Der Rollenbock VSB ist ein Bauteil im Seiltrieb und muss in ein ordnungsgemäß nach EN 15020 ausgelegtes Hebe- oder Zugsystem eingebunden werden.

• Nur mit Edelstahl-Drahtseilen im zulässigen Seildurchmesserbereich betreiben, um Kontaktkorrosion und unzulässigen Verschleiß zu vermeiden.
• Maximale Traglast und den zulässigen Umlenkwinkel (typisch 90°) einhalten; Stoß- und Schwingbelastungen vermeiden.
• Rollenbock nur auf tragfähigen Stahl- oder Edelstahlkonstruktionen befestigen; alle Schraubverbindungen gegen Lösen sichern.
• Vor jedem Einsatz Bock, Rolle, Lager, Achse, Seitenplatten und Seil auf Risse, Verformungen, Korrosion und übermäßigen Verschleiß prüfen; beschädigte Teile sofort ersetzen.
• Wiederkehrende Prüfungen gemäß den geltenden Vorschriften (z. B. DGUV, nationale Regelwerke) durch eine befähigte Person durchführen und dokumentieren.
• Personen dürfen sich nicht im Bereich schwebender oder unter Zug stehender Seile aufhalten.
