Frank Rollenbock VSE aus Edelstahl

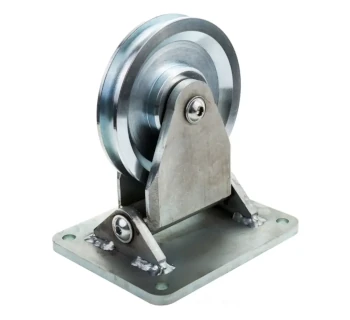

Der Rollenbock VSE ist ein schwenkbarer Seilrollenbock aus Edelstahl V2A für die Drahtseilumlenkung in hand- und kraftbetriebenen Anlagen.

Die Seilrolle ist über ein Scharnier schwenkbar gelagert, gleicht dadurch Seilwanderungen aus und rollt auf einer geschliffenen Edelstahlachse ab.

Rollenbock und Seilrolle bestehen aus Werkstoff 1.4301, sind dauerhaft korrosionsbeständig und verfügen über ein Rillenprofil nach DIN 15061 für seilschonenden Lauf.

Funktion und typische Einsatzbereiche

Der Rollenbock VSE dient zur sicheren Umlenkung von Edelstahl-Drahtseilen mit Ablenkwinkeln bis etwa 90° in Seiltrieben.

• Handbetriebene Hebezeuge – Umlenkung an Handwinden, Zugapparaten und Hubvorrichtungen.
• Kraftbetriebene Anlagen – Seilumlenkung an Elektro- oder Hydraulikwinden, Kran- und Förderanlagen.
• Förder- und Handhabungstechnik – seilschonende Umlenkung in Zug-, Spann- und Verstelleinrichtungen.
• Korrosionskritische Bereiche – z. B. Außenbereiche, Wasser-/Abwassertechnik, Lebensmittel- oder Chemieanlagen dank Edelstahl V2A.

Im Handbetrieb ist der Rollenbock für die Triebwerksgruppe 1Bm/3m, im Kraftbetrieb für 1Am/4m ausgelegt.

Konstruktive Merkmale

Der VSE-Rollenbock ist für langlebigen, seilschonenden Betrieb in anspruchsvollen Industrieumgebungen ausgelegt.

• Schwenkbare Seilrolle – über ein Scharnier gelagert, passt sich die Rolle der tatsächlichen Seilrichtung an und kompensiert seitliche Seilwanderungen.
• Seilrolle aus Edelstahl – aus rostfreiem 1.4301, abrollend auf geschliffener Achse, sorgt für ruhigen Lauf und geringen Verschleiß.
• Komplette Edelstahlkonstruktion – Rollenbock und Seilscheibe aus Edelstahl V2A für hohe Korrosionsbeständigkeit.
• Rillenprofil nach DIN 15061 – gedrehte Seilrille für definierte Kontaktverhältnisse zwischen Seil und Rolle und seilschonende Kraftübertragung.
• Lagerungsvarianten:
  • Trockengleitlagerung (Typ G) für langsamere oder gelegentliche Seilbewegungen, robust und wartungsarm.
  • Fettgefülltes, geschlossenes Kugellager (Typ K) für häufige oder schnelle Seilbewegungen mit sehr geringem Rollwiderstand.

Technische Daten – Rollenbock VSE aus Edelstahl

Sicherheit und Einsatzhinweise

Der Rollenbock VSE ist ein Bauteil im Seiltrieb und muss in ein ordnungsgemäß dimensioniertes Hebe- oder Zugsystem eingebunden werden.

• Nur mit Edelstahl-Drahtseilen im zulässigen Seildurchmesserbereich und passendem Rillenprofil verwenden.
• Maximale Seilzugkraft und zulässigen Umlenkwinkel (typisch 90°) nicht überschreiten; Stoß- und Schwingbelastungen vermeiden.
• Rollenbock auf tragfähigen Stahl- oder Edelstahlkonstruktionen montieren; Befestigungsmittel ausreichend dimensionieren und gegen Lösen sichern.
• Vor jedem Einsatz Bock, Seilrolle, Lager, Achse, Scharnier und Seil auf Verschleiß, Verformungen, Risse und Korrosion prüfen; beschädigte Teile umgehend ersetzen.
• Wiederkehrende Prüfungen gemäß geltenden Vorschriften (z. B. DGUV / BetrSichV) durch eine befähigte Person durchführen und dokumentieren.
• Personen dürfen sich nicht im Bereich schwebender oder unter Zug stehender Seile aufhalten.
