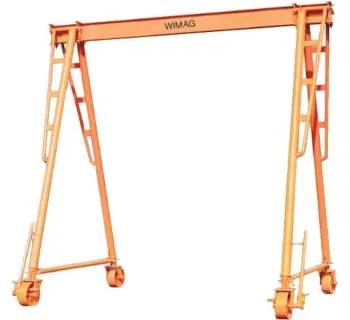

Der Portalkran V von Wimag ist ein verfahrbarer Portalkran für den Innen- und Außenbereich und eignet sich für das Heben und Positionieren von Lasten direkt am Einsatzort.
Er ist für den Betrieb mit handbetätigten Flaschenzügen, Elektrokettenzügen oder Elektroseilzügen (jeweils mit Roll- oder Elektrofahrwerk) ausgelegt und ermöglicht so flexible Hubaufgaben ohne feste Kranbahn.
Die Konstruktion mit stabilen V-Stützen ist auf hohe Tragfähigkeiten und große Spannweiten ausgelegt.
Eine Klemmverbindung zwischen V-Stützen und Träger ermöglicht die stufenlose Verstellung der Spannweite; die Ausführung mit Stahlrollen unterstützt das Verfahren auf ebenem, festem Untergrund.
Für elektrisch betriebene Hebezeuge wird die Montage einer Schleppleitung empfohlen: Eine C-Schiene wird parallel zum Portalträger angebracht und führt das Schleppkabel zum Hebezeug.
Ein Hauptschalter mit Steckkontakt ermöglicht die Verbindung mit einer CEE-Steckdose.
Einsatzbereiche
- Montage und Instandhaltung an Maschinen und Anlagen (z. B. Motoren, Aggregate, Baugruppen).
- Werkstatt, Maschinenbau und Metallbau für temporäre Hebepunkte ohne Hallenkran.
- Logistik und Umschlag (z. B. Be- und Entladen, Umsetzen von Teilen in Fertigungszellen).
- Baustelle / Außenmontage bei geeigneten Bodenverhältnissen (mobile Hebelösung).
- Prüfstände und Prototypenbau, wenn Hubgeräte kurzfristig an wechselnden Stationen benötigt werden.
Unterschiede der Varianten
Die Varianten unterscheiden sich in Tragfähigkeit, Spannweite und Laufbahnhöhe (lichte Höhe).
Innerhalb der Baureihe stehen mehrere Typen für unterschiedliche Einsatzszenarien zur Verfügung (z. B. kompakter Aufbau bei geringer Spannweite oder größere Arbeitsbreite für sperrige Lasten).
- 1000 kg: Typen 103–106 (Spannweiten im Bereich ca. 2.09–5.09 m).
- 2000 kg: Typen 204–207 (Spannweiten im Bereich ca. 3.09–6.09 m).
- 3200 kg: Typen 304–307 (Spannweiten im Bereich ca. 3.10–6.08 m).
- 5000 kg: Typen 505–508 (Spannweiten im Bereich ca. 4.10–7.09 m).
Zubehör/Optionen (je nach Ausführung bzw. auf Wunsch): Hebezeuge elektrisch/manuell, Schleppkabel-Stromzuführung, Ratschenantrieb, Gummiräder, Schienenräder sowie Sonderausführungen (z. B. Änderung von Tragfähigkeit, Höhe und Breite).
Sicherheitsaspekte & Normen
Der Portalkran ist ein Arbeitsmittel, dessen sichere Verwendung von der richtigen Auslegung, Montage und Prüfung abhängt.
Die Fertigung wird mit Bezug auf EN 13001 und EN 1090 angegeben:
EN 13001 ordnet die Kran-Konstruktions-/Berechnungsgrundlagen für Tragwerke und Betriebsbeanspruchung ein, EN 1090 betrifft die Ausführung von Tragwerken und Qualitätsanforderungen in der Fertigung.
- Prüfung vor Inbetriebnahme: Vor dem ersten Einsatz ist eine Prüfung durch einen Sachverständigen erforderlich.
- Dokumentation: Lieferumfang umfasst ein Kranprüfbuch (mit Vor- und Bauprüfung) sowie Bedienungsanleitung.
- Fahrwerk-Sicherung: Lenkräder sind jeweils um 90° arretierbar; 2 Lenkräder sind feststellbar (Bremse) – wichtig für Positionierung und Stillstand beim Anschlagen/Heben.
- Elektrischer Betrieb: Bei elektrischen Hebezeugen wird eine Schleppleitung über C-Schiene empfohlen; die Stromversorgung kann über Hauptschalter mit Steckkontakt an CEE erfolgen.
- Montage-Sicherheit: Der Träger wird für die Montage idealerweise mit Gabelstapler in Waage gehalten und seitlich durch Unterstellböcke oder Palettenstapel abgesichert.

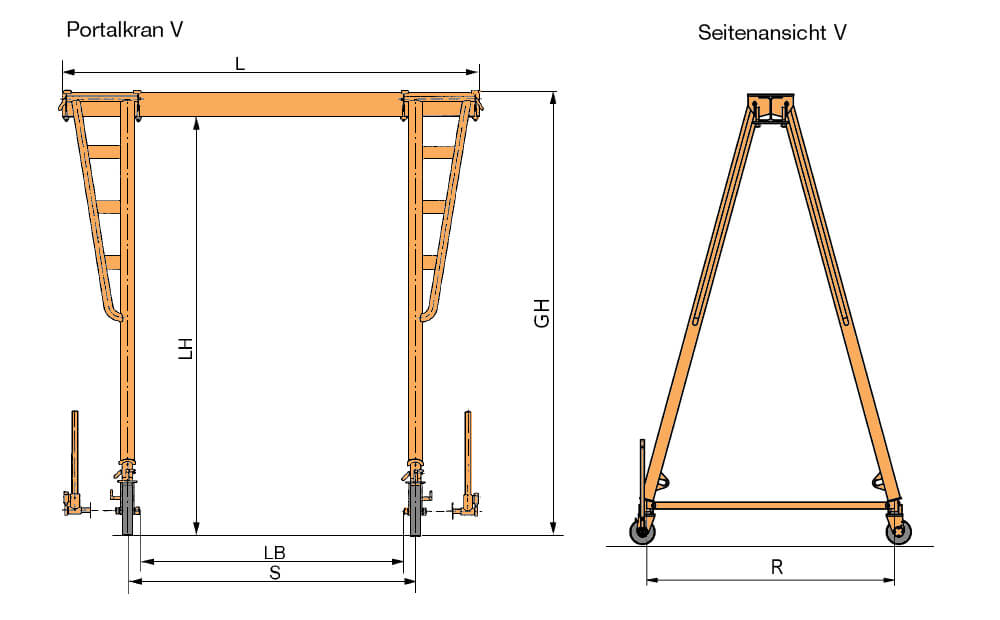

Technische Übersicht

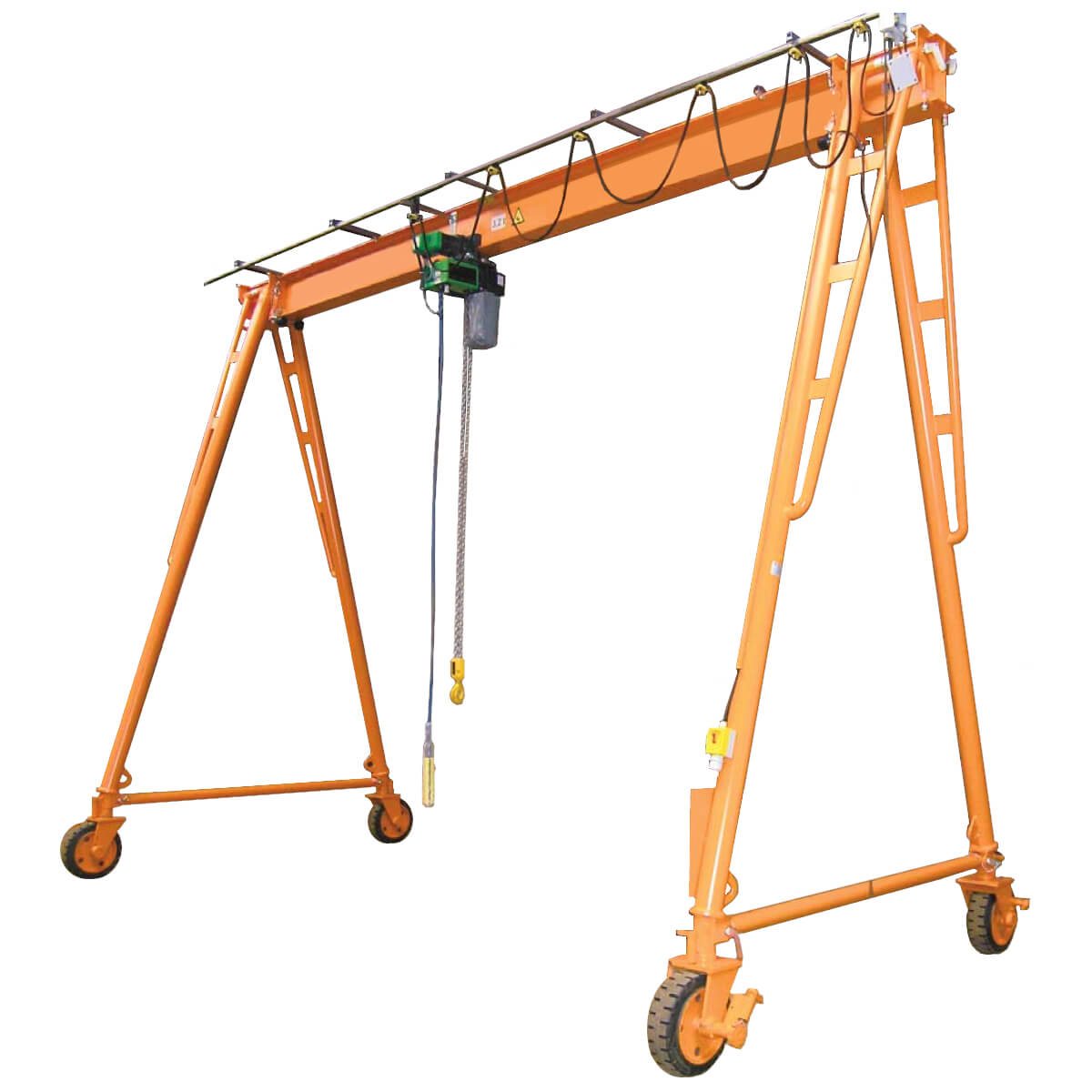

Abbildung - Portalkran V mit Elektro-Kettenzug und -Fahrwerk, einer Schleppleitung und Gummibereifung mit Ratschenantrieb.
Typenübersicht
| Typ / Code |
Tragfähigkeit |
Spannweite (S) |
Laufbahnhöhe max. (LH) |
Ausstattung |
| V-103 |
1000 kg |
2.09 m |
3.79 m |
Stahlrollen; Lenkräder 90° arretierbar; 2 Räder mit Bremse |
| V-104 |
1000 kg |
3.09 m |
3.79 m |
Stahlrollen; Lenkräder 90° arretierbar; 2 Räder mit Bremse |
| V-105 |
1000 kg |
4.09 m |
3.79 m |
Stahlrollen; Lenkräder 90° arretierbar; 2 Räder mit Bremse |
| V-106 |
1000 kg |
5.09 m |
3.79 m |
Stahlrollen; Lenkräder 90° arretierbar; 2 Räder mit Bremse |
| V-204 |
2000 kg |
3.09 m |
4.74 m |
Stahlrollen; Lenkräder 90° arretierbar; 2 Räder mit Bremse |
| V-205 |
2000 kg |
4.09 m |
4.71 m |
Stahlrollen; Lenkräder 90° arretierbar; 2 Räder mit Bremse |
| V-206 |
2000 kg |
5.09 m |
4.71 m |
Stahlrollen; Lenkräder 90° arretierbar; 2 Räder mit Bremse |
| V-207 |
2000 kg |
6.09 m |
4.68 m |
Stahlrollen; Lenkräder 90° arretierbar; 2 Räder mit Bremse |
| V-304 |
3200 kg |
3.10 m |
4.68 m |
Stahlrollen; Lenkräder 90° arretierbar; 2 Räder mit Bremse |
| V-305 |
3200 kg |
4.10 m |
4.68 m |
Stahlrollen; Lenkräder 90° arretierbar; 2 Räder mit Bremse |
| V-306 |
3200 kg |
5.08 m |
4.65 m |
Stahlrollen; Lenkräder 90° arretierbar; 2 Räder mit Bremse |
| V-307 |
3200 kg |
6.08 m |
4.62 m |
Stahlrollen; Lenkräder 90° arretierbar; 2 Räder mit Bremse |
| V-505 |
5000 kg |
4.10 m |
4.62 m |
Stahlrollen; Lenkräder 90° arretierbar; 2 Räder mit Bremse;
Gewicht ca. 1000 kg; Artikel-Nr. WI505065
|
| V-506 |
5000 kg |
5.09 m |
4.58 m |
Stahlrollen; Lenkräder 90° arretierbar; 2 Räder mit Bremse |
| V-507 |
5000 kg |
6.09 m |
4.53 m |
Stahlrollen; Lenkräder 90° arretierbar; 2 Räder mit Bremse |
| V-508 |
5000 kg |
7.09 m |
4.26 m |
Stahlrollen; Lenkräder 90° arretierbar; 2 Räder mit Bremse;
Gewicht ca. 1300 kg; Artikel-Nr. WI505080
|
