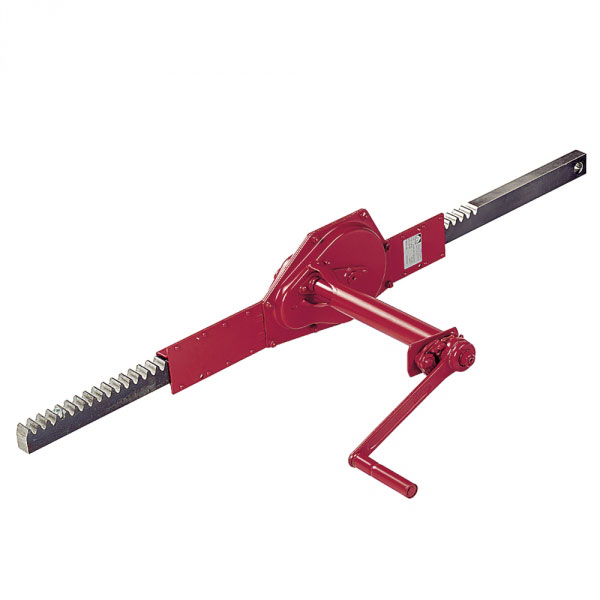

Haacon Zahnstangenwinde 1685
ohne BefestigungslascheTragkraft: 1,5 t - 10 t
- selbsthemmende Sicherheitskurbel, die die Last in jeder gewünschten Position hält
- optimale Übersetzung
- Zug- oder Druckausführung
- Zubehör: Anschweisslaschen
Zu den Abmessungen
Artikel
Zahnstangenwinde 1685
Zug- / DrucklastAnwendung
Zahnstangenlänge
Hub
Hub je Kurbelumdrehung
Preis
exkl. 16% MwSt.
Zahnstangenwinde 1685
Zug- / DrucklastAnwendung
Zahnstangenlänge
Hub
Hub je Kurbelumdrehung
Preis
exkl. 16% MwSt.
Zahnstangenwinde 1685
Zug- / DrucklastAnwendung
Zahnstangenlänge
Hub
Hub je Kurbelumdrehung
Preis
exkl. 16% MwSt.
Zahnstangenwinde 1685
Zug- / DrucklastAnwendung
Zahnstangenlänge
Hub
Hub je Kurbelumdrehung
Preis
exkl. 16% MwSt.

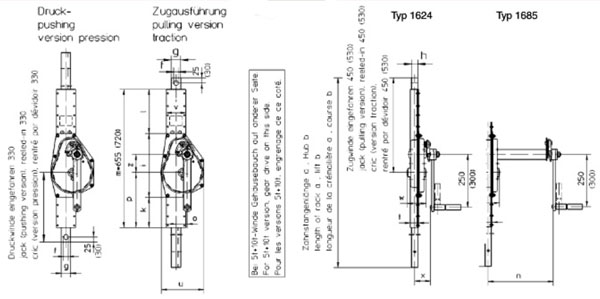

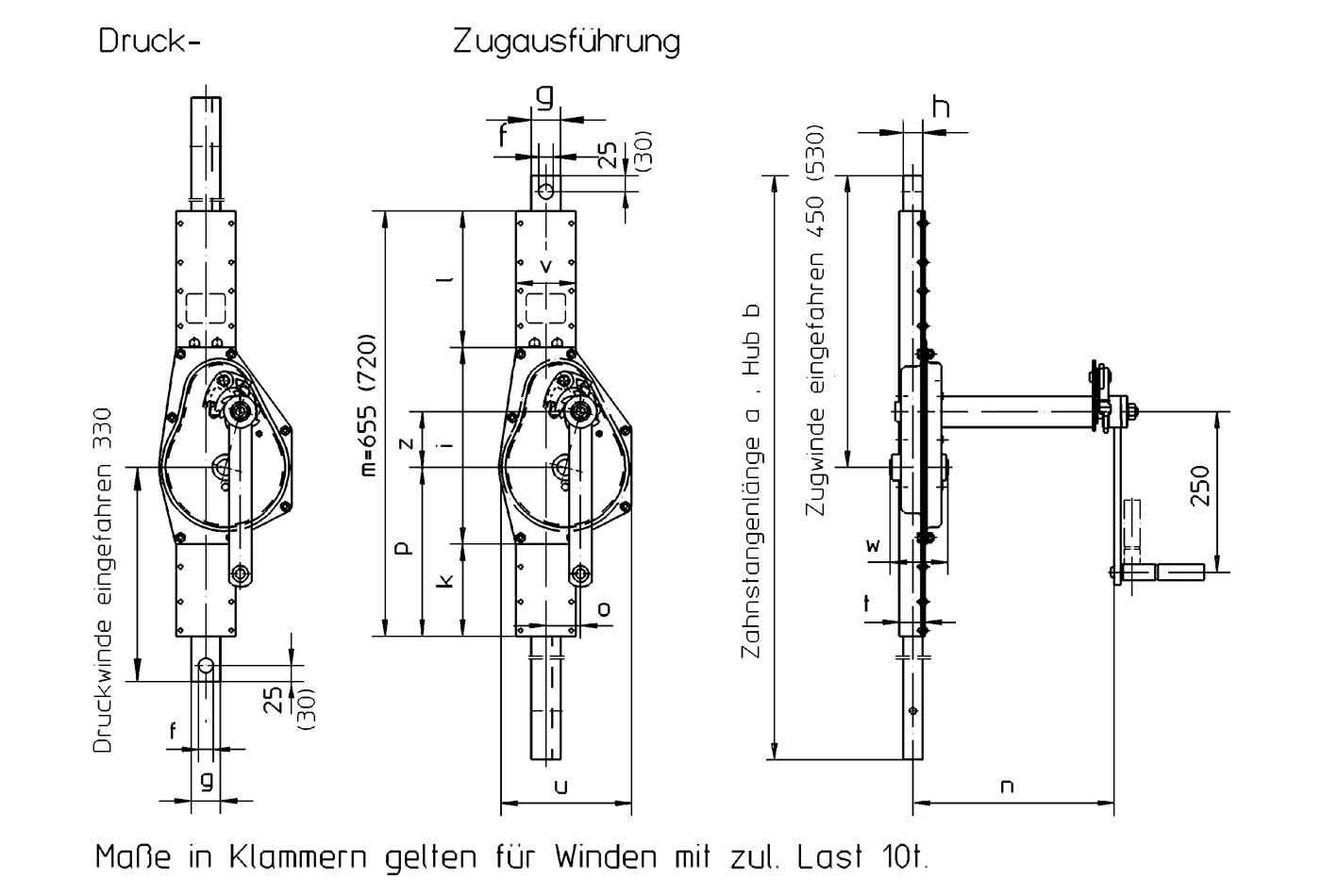

Abmessungen Zahnstangenwinde 1685:
| Zahnstangenwinde 1685 | Zug- / Drucklast (kg) | f (mm) | g (mm) | h (mm) | i (mm) | k (mm) | l (mm) | n (mm) | o (mm) | p (mm) | t (mm) | u (mm) | v (mm) | w (mm) | x (mm) | z (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 205195 | 1500 | 20,5 | 35 | 25 | 195 | 200 | 260 | 400 | 43,5 | 270 | 33,5 | 125 | 78 | 78 | 67 | 42,5 |
| 205196 | 1500 | 20,5 | 35 | 25 | 195 | 200 | 260 | 400 | 43,5 | 270 | 33,5 | 125 | 78 | 78 | 67 | 42,5 |
| 205197 | 1500 | 20,5 | 35 | 25 | 195 | 200 | 260 | 400 | 43,5 | 270 | 33,5 | 125 | 78 | 78 | 67 | 42,5 |
| 205197 | 1500 | 20,5 | 35 | 25 | 195 | 200 | 260 | 400 | 43,5 | 270 | 33,5 | 125 | 78 | 78 | 67 | 42,5 |
| 205198 | 1500 | 20,5 | 35 | 25 | 195 | 200 | 260 | 400 | 43,5 | 270 | 33,5 | 125 | 78 | 78 | 67 | 42,5 |
| 207685 | 1500 | 20,5 | 35 | 25 | 195 | 200 | 260 | 400 | 43,5 | 270 | 33,5 | 125 | 78 | 78 | 67 | 42,5 |
| 205199 | 1500 | 20,5 | 35 | 25 | 195 | 200 | 260 | 400 | 43,5 | 270 | 33,5 | 125 | 78 | 78 | 67 | 42,5 |
| 205200 | 1500 | 20,5 | 35 | 25 | 195 | 200 | 260 | 400 | 43,5 | 270 | 33,5 | 125 | 78 | 78 | 67 | 42,5 |
| 205201 | 1000 | 20,5 | 35 | 25 | 195 | 200 | 260 | 400 | 43,5 | 270 | 33,5 | 125 | 78 | 78 | 67 | 42,5 |
| 205202 | 750 | 20,5 | 35 | 25 | 195 | 200 | 260 | 400 | 43,5 | 270 | 33,5 | 125 | 78 | 78 | 67 | 42,5 |
| 205209 | 3000 | 22,5 | 45 | 30 | 303 | 142 | 210 | 410 | 53 | 260 | 39,5 | 204 | 89 | 89 | 77 | 86 |
| 205210 | 3000 | 22,5 | 45 | 30 | 303 | 142 | 210 | 410 | 53 | 260 | 39,5 | 204 | 89 | 89 | 77 | 86 |
| 205211 | 3000 | 22,5 | 45 | 30 | 303 | 142 | 210 | 410 | 53 | 260 | 39,5 | 204 | 89 | 89 | 77 | 86 |
| 210356 | 3000 | 22,5 | 45 | 30 | 303 | 142 | 210 | 410 | 53 | 260 | 39,5 | 204 | 89 | 89 | 77 | 86 |
| 205212 | 3000 | 22,5 | 45 | 30 | 303 | 142 | 210 | 410 | 53 | 260 | 39,5 | 204 | 89 | 89 | 77 | 86 |
| 205213 | 2500 | 22,5 | 45 | 30 | 303 | 142 | 210 | 410 | 53 | 260 | 39,5 | 204 | 89 | 89 | 77 | 86 |
| 205214 | 1000 | 22,5 | 45 | 30 | 303 | 142 | 210 | 410 | 53 | 260 | 39,5 | 204 | 89 | 89 | 77 | 86 |
| 205288 | 5000 | 26 | 50 | 40 | 308 | 163 | 184 | 420 | 69,5 | 260 | 51 | 189 | 104 | 104 | 88 | 109 |
| 205289 | 5000 | 26 | 50 | 40 | 308 | 163 | 184 | 420 | 69,5 | 260 | 51 | 189 | 104 | 104 | 88 | 109 |
| 205290 | 5000 | 26 | 50 | 40 | 308 | 163 | 184 | 420 | 69,5 | 260 | 51 | 189 | 104 | 104 | 88 | 109 |
| 205291 | 3000 | 26 | 50 | 40 | 308 | 163 | 184 | 420 | 69,5 | 260 | 51 | 189 | 104 | 104 | 88 | 109 |
| 200073 | 10000 | 31 | 60 | 50 | 396 | 125 | 199 | 430 | 49 | 255 | 62,5 | 250 | 132 | 132 | 104 | 150,5 |
| 200074 | 10000 | 31 | 60 | 50 | 396 | 125 | 199 | 430 | 49 | 255 | 62,5 | 250 | 132 | 132 | 104 | 150,5 |
