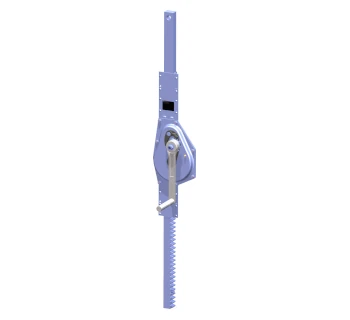

Haacon Zahnstangenwinde 1624

Die Zahnstangenwinde 1624 von Haacon ist eine leistungsstarke Rack-and-Pinion-Winde zum einfachen und sicheren Heben, Senken und Verstellen von Lasten aller Art im Traglastbereich von 1.5 bis 10 t.

Eine selbsthemmende Sicherheitskurbel hält die Last in jeder gewünschten Position und ermöglicht eine leichte, effektive Bedienung dank optimaler Übersetzung.

Die Winde wird als Zug- oder Druckausführung geliefert und kann durch Sonderausführungen wie abweichende Zahnstangenlängen, Hublängen oder eine Abtriebswelle zur Kopplung mehrerer Winden an den Anwendungsfall angepasst werden.

Funktion und typische Einsatzbereiche

Die Haacon 1624 dient zum Heben, Senken, Verstellen und Fixieren von Bauteilen, Geräten und Maschinen und eignet sich sowohl für stationäre als auch mobile Anwendungen.

• Maschinen- und Anlagenbau – Ausrichten, Abstützen und Positionieren von Maschinen, Gestellen und Aggregaten.
• Container- und Stahlbau – Heben und Nivellieren von schweren Bauteilen und Konstruktionen.
• Wartung und Instandhaltung – sichere, feinfühlige Hubbewegungen bei Servicearbeiten an schweren Komponenten.
• Innen- und Außeneinsatz – robuste Ausführung, geeignet für Industrie, Werkstatt und Baustelle.

Je nach Ausführung kann die Zahnstangenwinde als Zug- oder Druckwinde verwendet werden; die selbsthemmende Kurbel verhindert ein unbeabsichtigtes Absenken der Last ohne zusätzliche Bremseinrichtung.

Konstruktive Merkmale

Die Zahnstangenwinde 1624 ist für hohe Traglasten, häufige Lastwechsel und lange Einsatzdauer im industriellen Umfeld ausgelegt.

• Selbsthemmende Sicherheitskurbel – hält die Last in jeder Position und erhöht die Arbeitssicherheit beim Heben und Senken.
• Optimale Übersetzung – je nach Traglast abgestimmter Hub pro Kurbelumdrehung (z. B. 13.9 mm/U bei 1.5 t, 8.0 mm/U bei 3 t, 3.9 mm/U bei 5 t, 4.0 mm/U bei 10 t) für leichtgängige Bedienung.
• Robuste Stahlkonstruktion – Zahnstange und Gehäuse aus hochwertigem Stahl, ausgelegt für Zug- und Druckbeanspruchung bis 10 t.
• Zahnstange mit großen Hublängen – je nach Ausführung Hubwege von ca. 400 mm bis 1800 mm bei Zahnstangenlängen bis 2355 mm.
• Sonderausführungen – u. a. abweichende Zahnstangenlängen, abweichender Hub, Abtriebswelle zur Kopplung mehrerer Winden, Sperre mit abnehmbarer Kurbel oder Anschweißlaschen.

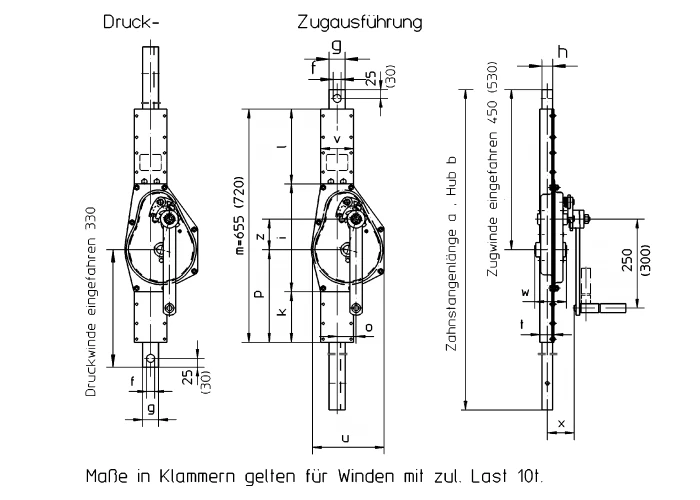

Technische Daten – Zahnstangenwinde 1624 (Auszug)

Sicherheit und Einsatzhinweise

Die Zahnstangenwinde 1624 ist ein Hub- und Zuggerät und muss nach den einschlägigen Regelwerken (z. B. BetrSichV, DGUV Vorschrift 54) eingesetzt und geprüft werden.

• Winde nur innerhalb der angegebenen zulässigen Last und mit korrekt angeschlagenen Lasten verwenden.
• Keine Personenbeförderung und kein Aufenthalt unter schwebenden Lasten zulässig.
• Vor jedem Einsatz Zahnstange, Gehäuse, Kurbel, Lagerstellen und Befestigung auf Verschleiß, Verformungen und Korrosion prüfen.
• Lasten nicht stoßartig aufnehmen oder ruckartig lösen; Last stets kontrolliert heben und senken.
• Wiederkehrende Prüfungen in den vorgeschriebenen Intervallen durch eine befähigte Person durchführen und dokumentieren.
