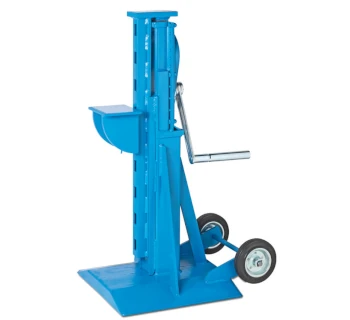

PFAFF Karosserie-Hebebock KHB

Der Karosserie-Hebebock KHB von Pfaff ist eine robuste Zahnstangenwinde zum sicheren Abstützen von Fahrzeugbrücken, Wechselaufbauten und Sattelaufliegern im Fahrzeugbau und in Speditionen. Die verwindungssteife Stahlkonstruktion mit großer Bodenplatte sorgt für hohe Standsicherheit, während gehärtete Getriebeteile und eine präzise gearbeitete Verzahnung einen ruhigen Lauf und geringen Verschleiß gewährleisten. Die Lastaufnahme ist wahlweise auf dem Kopf oder über die verstellbare Hubklaue möglich und bietet damit maximale Flexibilität im täglichen Einsatz.

Produktübersicht

Der Karosserie-Hebebock KHB ist in den Tragfähigkeiten 5.000 kg und 8.000 kg erhältlich und wurde speziell für das Abstützen schwerer Fahrzeugaufbauten im stationären und mobilen Betrieb entwickelt. Durch seine kompakte Bauhöhe von 1.100 mm und einen Hub von 500 mm eignet sich der Hebebock ideal zum Niveauausgleich und zur Lastaufnahme im Bereich von Ladebrücken, Wechselbehältern und Aufliegern.

• Zahnstangen-Hebebock für Tragfähigkeiten von 5.000 kg und 8.000 kg.
• Zum Abstützen von Fahrzeugbrücken, Wechselaufbauten und Sattelaufliegern.
• Stabile Stahlkonstruktion mit großer Bodenplatte für hohe Standsicherheit.
• Lastaufnahme wahlweise auf dem Kopf oder über die verstellbare Hubklaue.
• Ideal für Werkstätten, Fahrzeugbau und Speditionen.

Konstruktive Merkmale

Aufbau und Komponenten des KHB sind auf hohe Lebensdauer, Betriebssicherheit und geringen Wartungsaufwand ausgelegt.

• Verwindungssteife Stahlausführung mit groß dimensionierter Bodenplatte.
• Gehärtete Getriebeteile und präzise gearbeitete Verzahnung für ruhigen, verschleißarmen Betrieb.
• Zahnstange mit Hub von 500 mm für ausreichend Verstellweg beim Abstützen.
• Verstellbare Hubklaue mit mehreren Rastpositionen zur Höhenanpassung an den Aufbauten.
• Sicherheitskurbel (SIKU-Ausführung) mit selbsthemmendem Getriebe zum kontrollierten Heben und Senken.
• Ausführung als mobiler Hebebock – bei Bedarf paarweise einsetzbar zur gleichmäßigen Abstützung.

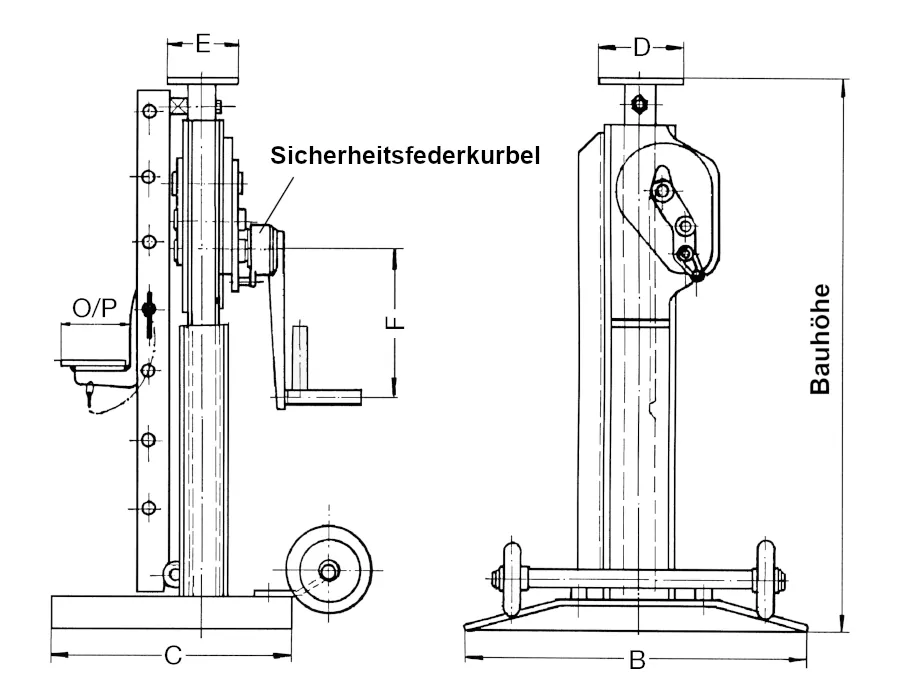

Technische Daten

Einsatzbereiche & Vorteile

Der Karosserie-Hebebock KHB ist für raue Werkstatt- und Transportbedingungen konzipiert und unterstützt sicheres Arbeiten an schweren Fahrzeugaufbauten.

• Optimiert zum Abstützen von Fahrzeugbrücken, Wechselaufbauten und Aufliegern.
• Hohe Standsicherheit durch große Bodenplatte und verwindungssteifes Design.
• Geringer Verschleiß dank gehärteter Getriebeteile und präziser Verzahnung.
• Flexible Lastaufnahme auf Kopf oder Hubklaue erleichtert das Anpassen an unterschiedliche Aufbauten.
• Ergonomische Handkraft an der Kurbel für sichere Bedienung auch bei voller Last.
• Als Hebewinde für schwere Lasten ideal für Fahrzeugbau, Speditionen und Nutzfahrzeugservice.

Montage- und Sicherheitshinweise

Für den sicheren Betrieb des KHB sind eine korrekte Aufstellung und die Einhaltung der Herstellerangaben zwingend erforderlich.

• Hebebock nur auf tragfähigem, ebenem Untergrund mit ausreichender Festigkeit aufstellen.
• Last immer senkrecht über Kopf oder Hubklaue aufbringen, Schrägzug vermeiden.
• Bei paarweisem Einsatz gleichmäßige Lastverteilung sicherstellen und synchron kurbeln.
• Vor jedem Einsatz Zahnstange, Hubklaue und Getriebe auf Beschädigungen und übermäßigen Verschleiß prüfen.
• Nur im zulässigen Traglastbereich betreiben, keine Stoßbelastungen zulassen.
• Betriebsanleitung und EG-Konformitätserklärung beachten und regelmäßige Sichtprüfungen dokumentieren.
