fetra Tragarmwagen

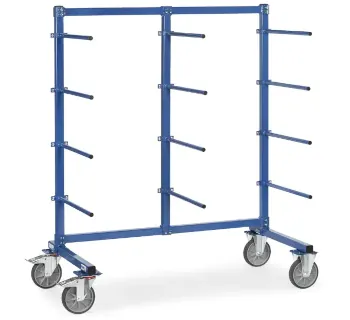

Der fetra Tragarmwagen ist für die sichere Lagerung und den flexiblen Transport von Langmaterialien ausgelegt. Die Konstruktion basiert auf einem stabilen Rahmen aus Quadratrohr und ist für Anwendungen gedacht, bei denen Rohre, Stangen, Leisten, Bretter oder Profile übersichtlich bereitgestellt und innerhalb von Werkstatt, Lager oder Produktion verfahren werden müssen.

Je nach Ausführung ist der Wagen mit 12 oder 24 Tragarmen ausgestattet. Diese sind entweder gerade oder mit 5° Neigung ausgeführt, wodurch sich der Tragarmwagen an unterschiedliche Materialformen anpassen lässt. Die Nutzlänge pro Tragarm beträgt 600 mm, der Tragarmdurchmesser beträgt 27 mm und die Tragkraft pro Etage liegt bei 80 kg.

Für die Mobilität sorgen 2 Lenkrollen und 2 Bockrollen mit TPE-Bereifung und Rillenkugellagern. Dadurch lässt sich der Wagen leicht manövrieren und zugleich ruhig verfahren. Feststeller an den Lenkrollen sichern den Stand am Einsatzort. Die Pulverbeschichtung in RAL 5007 blau unterstützt eine robuste und langlebige Ausführung im täglichen Betrieb.

Einsatzbereiche

Der Tragarmwagen ist für Betriebe interessant, in denen Langgut nicht nur gelagert, sondern auch innerbetrieblich transportiert werden soll. Durch die offene Tragarmstruktur bleibt das Material schnell zugänglich, während die fahrbare Ausführung den Materialfluss zwischen Lager, Werkbank, Montageplatz oder Versandzone erleichtert.

• Metallverarbeitung für Rohre, Stangen und Profile aus Stahl, Aluminium oder Edelstahl
• Holzverarbeitung für Leisten, Bretter und Planken
• Sanitär und Installation für die Bereitstellung von Langgut auf Baustelle oder im Lager
• Innenausbau und Messebau für sperrige oder empfindliche Materialien
• Werkstatt, Lager und Produktion mit häufig wechselnden Materialzugriffen

Besonders sinnvoll sind die 5° geneigten Tragarme, wenn rundes oder profilförmiges Material gegen unbeabsichtigtes Abrutschen gesichert werden soll.

Unterschiede der Varianten

Die Typenseite umfasst 12 Artikel. Die Varianten unterscheiden sich vor allem in der Anzahl der Tragarme mit 12 oder 24 Stück sowie in der Ausführung der Arme, die entweder gerade oder mit 5° Neigung ausgeführt sind. Die grundlegenden Konstruktionsmerkmale wie Tragkraft 500 kg, Nutzlänge 600 mm je Tragarm und 80 kg Tragkraft pro Etage sind auf der Produktseite für die Baureihe genannt.

Varianten mit 12 Tragarmen sind interessant, wenn weniger Ebenen benötigt werden oder ein offenerer Zugriff auf das Lagergut gewünscht ist. Ausführungen mit 24 Tragarmen bieten mehr Ablagemöglichkeiten auf gleicher Grundidee und eignen sich, wenn unterschiedliche Materialtypen parallel bereitgehalten werden sollen.

Werkstoffe und Ausführung

Der Wagen ist mit einem stabilen Rahmen aus Quadratrohr ausgeführt. Die Oberflächen sind pulverbeschichtet in RAL 5007 blau, was eine robuste und im Werkstatt- und Lageralltag bewährte Schutzschicht bietet.

Die Rollen-Traversen, Pfosten und Streben werden über solide Schraubschellen miteinander verbunden. Weitere Angaben zu Werkstoffgüten oder Festigkeitsklassen dieser Verbindungselemente werden auf der Typenseite nicht ausdrücklich genannt.

Bedienerfreundlichkeit

Die Kombination aus 2 Lenkrollen und 2 Bockrollen mit TPE-Bereifung erleichtert das Manövrieren im innerbetrieblichen Einsatz. Die Rillenkugellager unterstützen einen ruhigen Lauf, während die Feststeller an den Lenkrollen den Wagen am Bereitstellungsort gegen Wegrollen sichern.

Die offene Tragarmkonstruktion vereinfacht den schnellen Zugriff auf gelagerte Materialien. Bei Ausführungen mit 5° geneigten Tragarmen wird der Umgang mit Rohren oder ähnlichem Rundmaterial zusätzlich erleichtert, weil die Neigung das Abrutschen reduziert.

Sicherheitsaspekte & Normen

Für den sicheren Einsatz sind vor allem die Tragkraft von 500 kg, die zulässige Belastung pro Etage von 80 kg sowie die Verwendung der Feststeller an den Lenkrollen relevant. Die Last sollte passend zur vorgesehenen Arm- und Etagenbelastung verteilt werden, damit der Wagen standsicher und kontrollierbar bleibt.

Konkrete produktbezogene Normen werden auf der bereitgestellten Typenseite nicht ausdrücklich genannt. Daher werden an dieser Stelle bewusst keine nicht eindeutig belegten Normangaben ergänzt.

Technische Beschreibung

Passende Artikel/Zubehör

Sinnvolle Ergänzungen sind weitere fetra Transportwagen und Werkstückwagen, wenn neben Langgut auch andere sperrige oder schwere Güter innerbetrieblich bewegt werden sollen. Praxisrelevant sind insbesondere verwandte Wagenkonzepte derselben Marke für Lager, Werkstatt und Produktionsumgebung.
