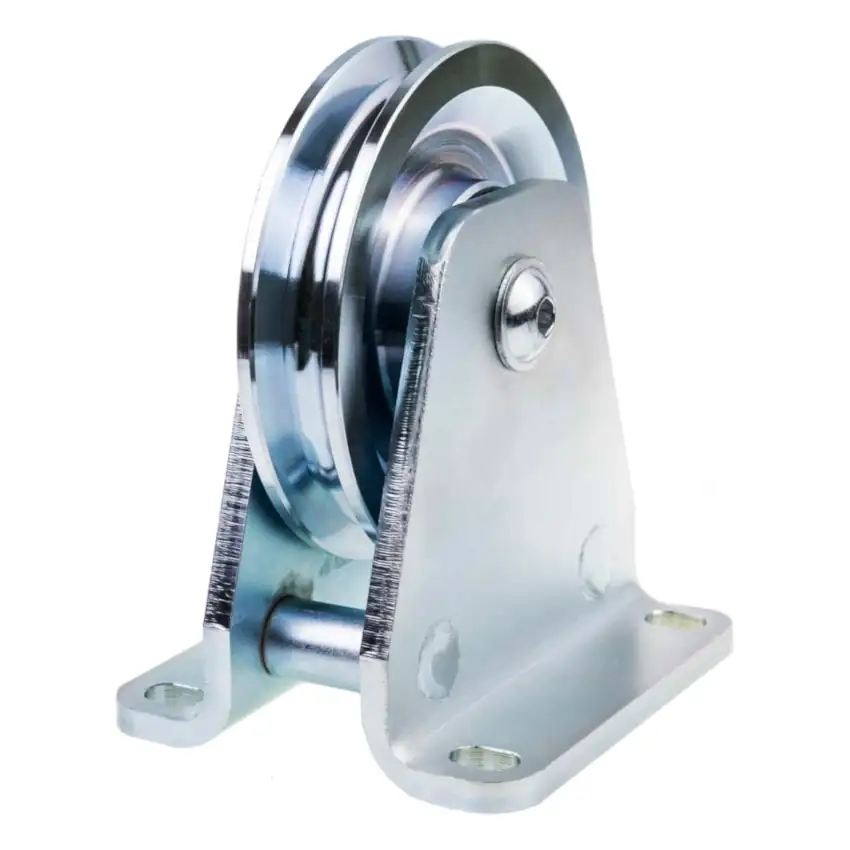

Rollenbock BS 01K mit Kugellager

Seilrollenbock BS

Der Rollenbock ist sowohl für hand- als auch für kraftbetriebene Anlagen geeignet. Er ist mit fettgefüllten, geschlossenen Kugellagern ausgestattet. Diese Kugellagerung sorgt für einen guten Leichtlauf und überträgt die Kraft ohne große Reibungsverluste. Die Seilscheibe rollt auch unter Last nahezu geräuschlos ab. Zudem können höhere Lastzyklen und Tragkräfte erzielt werden als bei der Gleitlagerung.

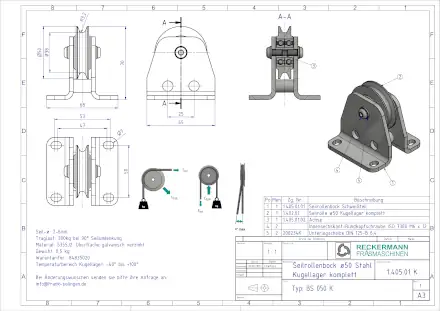

Die gebogenen, miteinander vernieteten Stahlplatten verleihen der Bockkonstruktion eine hohe Steifigkeit und Stabilität, sodass die Seilkräfte mühelos und vibrationsfrei vom Rollenbock aufgenommen werden können. Die vernieteten Querbolzen stehen dem Seil auch bei einer 180° Umlenkung nicht im Wege und verhindern, je nach Ablenkung des Seils, ein Abspringen. Die massiven Seitenschilde sind mit Langlöchern vorgebohrt, wodurch sie sich unkompliziert auf Strukturen befestigen lassen.

Die aus Stahl gedrehte Seilrolle sitzt mit ihrer Kugellagerung auf einer geschliffenen Stahlachse. Bei langsamer Seilgeschwindigkeit im Handbetrieb hat der Rollenbock eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb sinkt die Triebwerkgruppe auf 1Am/4m. Bock und Seilrolle sind aus unlegiertem Qualitätsstahl S355J2 hergestellt. Ihre Oberflächen sind blau chromatiert und damit mit einer sehr korrosionsbeständigen Zinkschicht überzogen. Das Rillenprofil entspricht DIN 15061.
