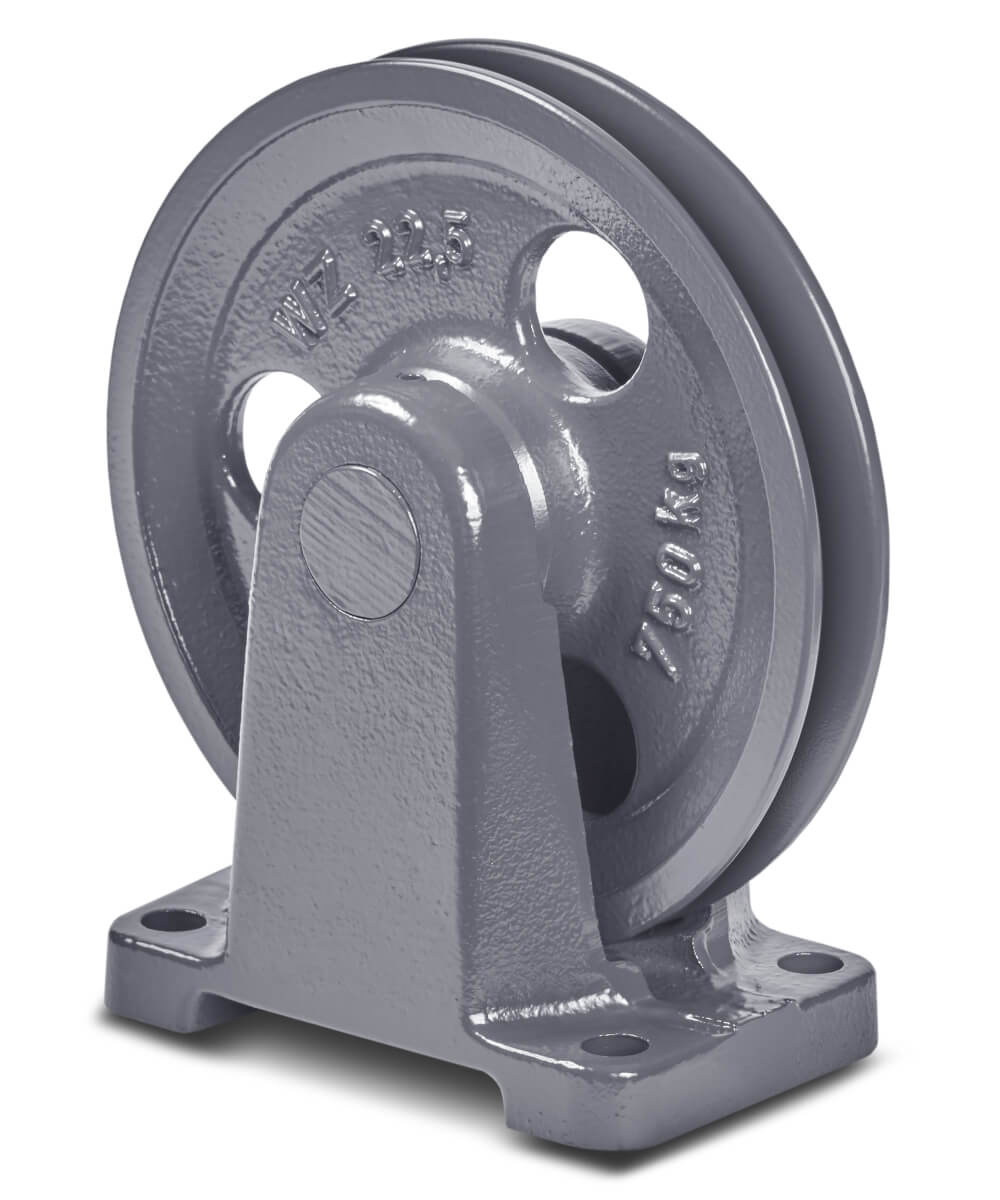

Drahtseilrollenbock WZ 22 K mit Kugellager Ansicht 2
Abbildung kann abweichen vom Original

Köster
Drahtseilrollenbock WZ 22 K mit Kugellager

max. Seil-Ø6 mm
max. Seilzugkraft bei 180° Umlenkung250 kg
max. Seilzugkraft bei 90° Umlenkung320 kg
Rollenaußen-Ø150 mm
Rolleninnen-Ø125 mm
max. Seilzugkraft bei Handbetrieb-
Empfohlene Seildurchmesser5 - 6 mm
Gewicht ca.2 kg
Artikel-Nr.: K120834


Qualitätsmerkmale

  • Werkstoff: Rollenbock aus Grauguß GG 20 bzw. Stahl
  • mit Rillenkugellager
  • Wartungsfreie Ausführung für Hand- und Kraftbetrieb.

356,90 €
( exkl. MwSt
+ Versandkosten
Lieferzeit: ca. 1 Woche
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ max. Seil-Ømax. Seilzugkraft bei 180° Umlenkungmax. Seilzugkraft bei 90° UmlenkungRollenaußen-ØArtikel-Nr. Preis (zzgl. ges. MwSt.)
Köster Drahtseilrollenbock WZ 20 mit GleitlagerDrahtseilrollenbock WZ 20 mit
Gleitlager
3 mm50 kg75 kg60 mmK12082396,90 €
Köster Drahtseilrollenbock WZ 20,5 mit GleitlagerDrahtseilrollenbock WZ 20,5 mit
Gleitlager
4 mm75 kg100 kg90 mmK120824105,30 €
Köster Drahtseilrollenbock WZ 21 mit GleitlagerDrahtseilrollenbock WZ 21 mit
Gleitlager
5 mm125 kg180 kg120 mmK120825131,40 €
Köster Drahtseilrollenbock WZ 21 K mit KugellagerDrahtseilrollenbock WZ 21 K mit
Kugellager
5 mm125 kg180 kg120 mmK120833195,40 €
Köster Drahtseilrollenbock WZ 22 mit GleitlagerDrahtseilrollenbock WZ 22 mit
Gleitlager
6 mm250 kg320 kg150 mmK120826159,20 €
Köster Drahtseilrollenbock WZ 22 K mit KugellagerDrahtseilrollenbock WZ 22 K mit
Kugellager
6 mm250 kg320 kg150 mmK120834356,90 €
Köster Drahtseilrollenbock WZ 22,5 mit GleitlagerDrahtseilrollenbock WZ 22,5 mit
Gleitlager
8 mm375 kg500 kg190 mmK120827191,20 €
Köster Drahtseilrollenbock WZ 22,5 K mit KugellagerDrahtseilrollenbock WZ 22,5 K mit
Kugellager
8 mm375 kg500 kg190 mmK120835271,30 €
Köster Drahtseilrollenbock WZ 23 mit GleitlagerDrahtseilrollenbock WZ 23 mit
Gleitlager
10 mm500 kg630 kg235 mmK120828235,00 €
Köster Drahtseilrollenbock WZ 23 K mit KugellagerDrahtseilrollenbock WZ 23 K mit
Kugellager
10 mm500 kg630 kg235 mmK120836322,90 €
Köster Drahtseilrollenbock WZ 23,5 mit GleitlagerDrahtseilrollenbock WZ 23,5 mit
Gleitlager
12 mm750 kg1000 kg280 mmK120829320,10 €
Köster Drahtseilrollenbock WZ 23,5 K mit KugellagerDrahtseilrollenbock WZ 23,5 K mit
Kugellager
12 mm750 kg1000 kg280 mmK120837477,00 €
Köster Drahtseilrollenbock WZ 24 mit GleitlagerDrahtseilrollenbock WZ 24 mit
Gleitlager
14 mm1000 kg1250 kg325 mmK120830475,20 €
Köster Drahtseilrollenbock WZ 24 K mit KugellagerDrahtseilrollenbock WZ 24 K mit
Kugellager
14 mm1000 kg1250 kg325 mmK120838623,70 €
Köster Drahtseilrollenbock WZ 25 K mit KugellagerDrahtseilrollenbock WZ 25 K mit
Kugellager
16 mm1600 kg2000 kg375 mmK1208391.452,30 €
Köster Drahtseilrollenbock WZ 25 mit GleitlagerDrahtseilrollenbock WZ 25 mit
Gleitlager
16 mm1600 kg2000 kg375 mmK1208311.026,30 €
Köster Drahtseilrollenbock WZ 26 mit GleitlagerDrahtseilrollenbock WZ 26 mit
Gleitlager
20 mm2500 kg3200 kg470 mmK1208321.615,70 €

Beschreibung: Köster Drahtseilrollenbock WZ 22 K mit Kugellager

Der Lagerbock ist so ausgebildet, dass bei Seilführung zwischen Rolle und Bock ein Ausspringen oder Einklemmen des Drahtseiles bei Schlaffseilbildung nicht möglich ist.
Seilabgang: Senkrecht nach unten möglich, auch bei stehend angeordnetem Rollenbock.

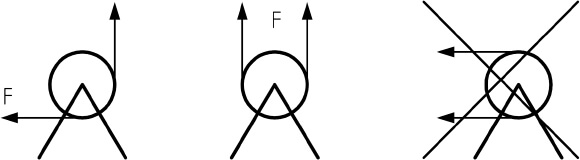

Das Alenken des Seils darf nicht quer zum Rollenbock im 180° Winkel umgelenkt werden (Siehe Skizze).


Zulässiger Ablenkwinkel eines Rollenbocks

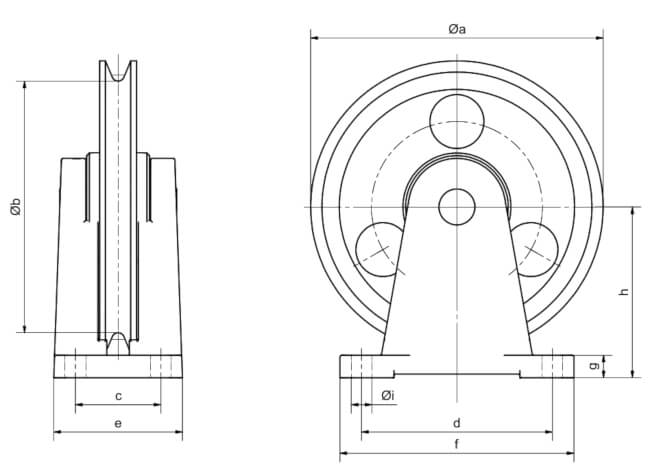

Masszeichnung von Köster Drahtseilrollenbock WZ 22 K mit Kugellager

Abmessungen:

Drahtseilrollenbock WZ 6 mm


Øa150mm
Øb125mm
c55mm
d88mm
e82mm
f115mm
g15mm
h92mm
i11,5mm
