| max. Seil-Ø | 8 mm |
| max. Seilzugkraft bei 90° Umlenkung | 250 kg |
| Rollenaußen-Ø | 75 mm |
| Rolleninnen-Ø | 59 mm |
| Empfohlene Seildurchmesser | 3-8 mm |
| Gewicht ca. | 0.5 kg |
| Artikel-Nr.: | FRA-1.408.02 |
Seilrollen können sowohl in handbetriebenen als auch in kraftbetriebenen Hub- oder Zugvorrichtungen eingesetzt werden. Der eingesetzte Seiltrieb beeinflusst die zulässige Betriebsdauer der Rolle. Im Handbetrieb entspricht die Triebwerkgruppe 1Bm/3m, während sie im Kraftbetrieb der Triebwerkgruppe 1Am/4m zugeordnet ist. Dies bedeutet, dass die Betriebsdauer im Kraftbetrieb kürzer ist, da höhere Belastungen, größere Anfahrmomente, ruckartigere Beschleunigungen und höhere Drehzahlen auftreten.
Die Seilrolle ist mit einer vormontierten Achse ausgestattet, wodurch eine schnelle und unkomplizierte Seilumlenkung ermöglicht wird. Sie ist mit einer Trockengleitlagerung bzw. einem Gleitlager ausgestattet. Die aus Stahl gefertigte Seilrolle sitzt mit der Lagerung auf einer geschliffenen Stahlachse. Sowohl die Seilrolle als auch die Achse bestehen aus dem Werkstoff S355J2 und sind galvanisch verzinkt. Das Rillenprofil ist gedreht und entspricht DIN 15061.

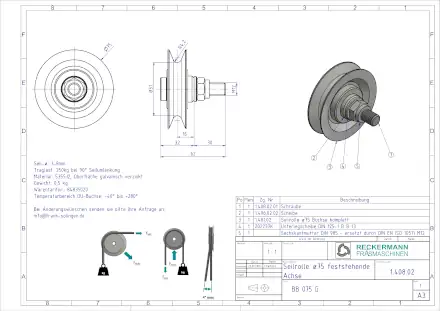

Seilrolle BB 8 mm
| ØD1 | 75 | mm |
| ØD2 | 59 | mm |
| R | 4.2 | mm |
| H1 | 16 | mm |
| H2 | 32 | mm |
| L1 | 30 | mm |
| L2 | 62 | mm |
| M | M12 | mm |
