Informationen: Griffroller
Der fetra Griffroller ist ein kompakter Transportroller für den schnellen innerbetrieblichen Kleintransport: eine geschweißte Konstruktion aus Stahlrohr, pulverbeschichtet in blau RAL 5007, mit anschraubbarer Deichsel/Griff und leicht laufenden TPE-Rollen.
Je nach Ausführung stehen Holzplattform(en), Stahlblechplattform(en) oder ein offener Rahmen mit abnehmbarem Kunststoffkasten zur Verfügung – für ergonomisches, spurarmes Verfahren in Lager, Werkstatt und Produktion.
Produktbeschreibung
Die Griffroller-Serie von fetra ist auf kurze, häufige Wege ausgelegt – überall dort, wo Waren, Behälter oder Materialien schnell aufgenommen und ohne großen Kraftaufwand bewegt werden sollen. Die Kombination aus stabilem Rahmen, anschraubbarem Griff und Feststellern an den Lenkrollen unterstützt ein kontrolliertes Rangieren sowie ein sicheres Abstellen am Einsatzort.
- Fahrwerk: 2 Lenkrollen und 2 Bockrollen mit TPE-Bereifung (spurlos) und Rillenkugellager.
- Oberflächen/Plattformen: wahlweise Holzwerkstoffplatte (Buchendekor) oder Stahlblech (bei Stahlplattformen: 2 mm).
- Abstellen: Feststeller an den Lenkrollen (Rangier- und Parkunterstützung).
- Arbeitsbereich/Greifbereich: nicht anwendbar (Transportgerät ohne Greifmechanik).
Einsatzbereiche
- Lager & Logistik: Kommissionier- und Umlagerfahrten, Materialnachschub in Regalgängen.
- Werkstatt & Instandhaltung: Transport von Werkzeugkisten, Ersatzteilen, Baugruppen und Kleinteilebehältern.
- Produktion & Montage: Bereitstellung von Komponenten an Linien/Arbeitsplätzen, innerbetriebliche Kurzstrecken.
- Versand & Wareneingang: Verbringen von Kartons, Behältern oder Kisten zwischen Packplatz und Übergabepunkt.
Unterschiede der Varianten
- Holzboden-Modelle (1158/1161): 1 Plattform mit im Rahmen liegender Holzwerkstoffplatte (Buchendekor) – geeignet für Kartons/Behälter mit empfindlicher Unterseite.
- Stahlblechboden-Modell (1163): 1 Plattform als bündig eingeschweißtes Stahlblech 2 mm – robust bei raueren Gütern und höherer Punktbelastung.
- 2-Etagen-Holz (1164): 2 Holzplattformen; Tragkraft obere Ladefläche 100 kg – mehr Ablagefläche bei gleicher Grundfunktion.
- 2-Etagen-Stahl (1197): 2 Stahlblechplattformen (2 mm); Tragkraft obere Ladefläche 100 kg – für robuste Etagenablage.

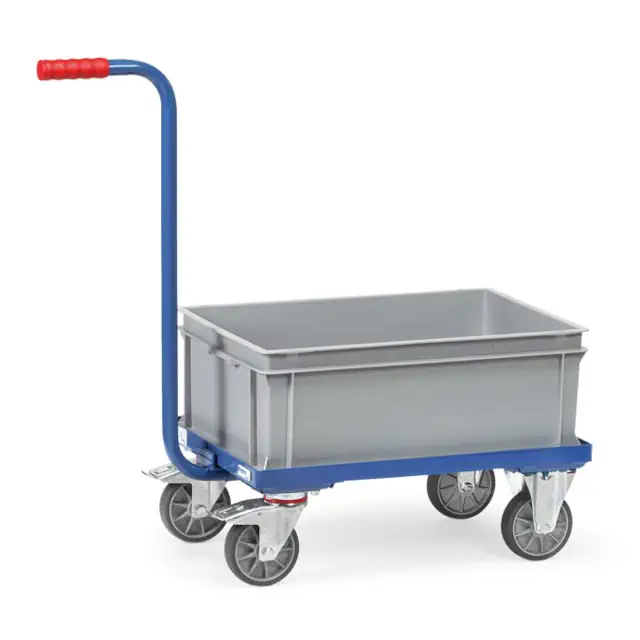

- Mit Kasten (2167): offener Rahmen mit abnehmbarem Kunststoffkasten – ideal für Kleinteile/Behältertransport mit definierter Aufnahme.
Sicherheitsaspekte & Normen
Die Griffroller sind mit Feststellern an den Lenkrollen ausgestattet, um den Wagen beim Be- und Entladen sowie beim Abstellen zu sichern. Ausführungen der Serie werden gemäß der Europäischen Norm EN 1757-3 (Sicherheit von Plattformwagen) beschrieben.
- EN 1757-3: Einordnung als Plattformwagen/Transportgerät – relevant für die sichere Nutzung im innerbetrieblichen Transport (z. B. Anforderungen an Fahrwerk und Brems-/Feststellmöglichkeiten je nach Ausführung).
- Praxis-Hinweis: Feststeller zum Sichern bei Standzeiten nutzen, insbesondere beim Be- und Entladen.
Montage
Der Griffroller besitzt eine anschraubbare Deichsel/Griff. Die Montage erfolgt über die vorgesehenen Verschraubungspunkte am Rahmen, sodass der Roller für den Einsatz schnell aufgebaut werden kann.
- Positionieren: Griff/Deichsel am Rahmen ausrichten.
- Verschrauben: Befestigungsschrauben einsetzen und festziehen (gemäß den am Produkt vorgesehenen Bohrungen).
- Funktionscheck: Freies Rollen prüfen, Feststeller an den Lenkrollen testen.
Belastungstabelle
| Ausführung | Gesamttragkraft | Zusatzangabe |
|---|---|---|
| Griffroller 1158 – Holzboden | 200 kg | - |
| Griffroller 1161 – Holzboden | 250 kg | - |
| Griffroller 1163 – Stahlblechboden | 250 kg | Stahlblechplattform 2 mm |
| Griffroller 1164 – Holzboden (2 Plattformen) | 250 kg | Obere Ladefläche: 100 kg |
| Griffroller 1197 – 2 Stahlblechplattformen | 250 kg | Obere Ladefläche: 100 kg; Stahlblech 2 mm |
| Griffroller 2167 – mit Kasten | 250 kg | Abnehmbarer Kunststoffkasten |
Variantenübersicht
| TOMANRO Artikel-Nr. | fetra Typ | Ausführung | Tragkraft | Gewicht | EAN/GTIN |
|---|---|---|---|---|---|
| FET-1158 | 1158 | Holzboden (1 Plattform, Buchendekor) | 200 kg | ca. 11 kg | 4017976011585 |
| FET-1161 | 1161 | Holzboden (1 Plattform, Buchendekor) | 250 kg | ca. 12 kg | 4017976011615 |
| FET-1163 | 1163 | Stahlblechboden (1 Plattform, 2 mm) | 250 kg | ca. 14 kg | 4017976011639 |
| FET-1164 | 1164 | 2 Holzplattformen (Buchendekor) | 250 kg | ca. 19 kg | 4017976011646 |
| FET-1197 | 1197 | 2 Stahlblechplattformen (2 mm) | 250 kg | ca. 20 kg | 4017976511979 |
| FET-2167 | 2167 | Offener Rahmen mit abnehmbarem Kunststoffkasten | 250 kg | ca. 13 kg | 4017976021676 |
Passende Artikel/Zubehör
- Räder mit Elastic-Bereifung (Alternative Bereifung je nach Bodenanforderung).
- Räder aus Polyamid (Alternative Bereifung).
- Räder mit Polyurethan-Bereifung (Alternative Bereifung).
- Räder mit TPE-Reifen elektrisch leitfähig (Spezialausführung für definierte Ableitung).
- Umbau auf 4 Lenkrollen (höhere Wendigkeit je nach Einsatzfall).
- FIXSTOP-Zentralrichtungsfeststeller (Zubehöroption zur Richtungsstabilisierung je nach Ausführung).
Produktbild
