Bolzenanker FBN II 16/100 Ansicht 2
Abbildung kann abweichen vom Original
Bolzenanker FBN II 16/100 Ansicht 2
Bolzenanker FBN II 16/100 Ansicht 2
Bolzenanker FBN II 16/100 Ansicht 2

Fischer

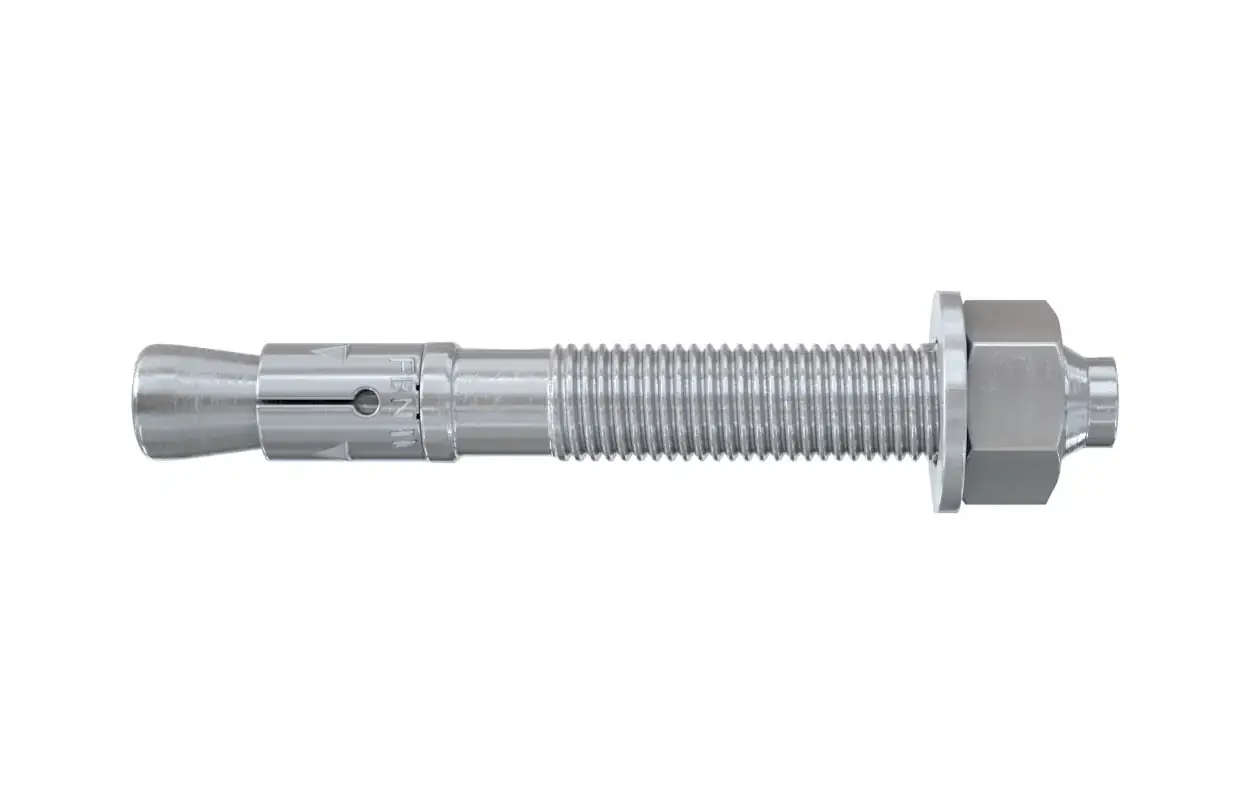

Bolzenanker FBN II 16/100

Gewindedurchmesser16 mm
Dübellänge218 mm
Bohrernenndurchmesser16 mm
Gewicht ca.0.331 kg
Artikel-Nr.: REY-088582001020160100


Qualitätsmerkmale

  • Hersteller Art-Nr. 45567
  • Höchste Tragfähigkeit durch große Verankerungstiefe.
  • Stahl galv. verzinkt

50,49 € (10 Stk / VE)
5.05 € / Stück
( exkl. MwSt
+ Versandkosten
Lieferzeit: z.Zt. ab Lager lieferbar
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ Gewindedurchmesser Dübellänge Bohrernenndurchmesser Artikel-Nr. Preis (zzgl. ges. MwSt.)
Weitere Modelle mit: Gewindedurchmesser 16 mm
Weitere Modelle mit:Gewindedurchmesser 16 mm

Beschreibung: Fischer Bolzenanker FBN II 16/100

Der fischer Bolzenanker FBN II ist die bewährte Lösung für wirtschaftliche Befestigungen in ungerissenem Beton. Mit seiner hohen Tragfähigkeit, den zwei wählbaren Verankerungstiefen und einem langen Gewinde eignet er sich besonders für flexible Montagen – sowohl bei Standard- als auch bei Abstandsbefestigungen im Innenbereich.


Vorteile des FBN II auf einen Blick

  • Höchste Tragfähigkeit durch Standardverankerungstiefe – spart Befestigungspunkte und reduziert Ankerplattengröße
  • Reduzierte Verankerungstiefe: Geringere Bohrlochtiefe für schnellere und einfachere Montage
  • Langes Gewinde: Ideal für Abstandsmontagen und zum Ausgleich von Bauteiltoleranzen
  • Einfaches Setzen: Wenige Hammerschläge, minimaler Anzugsschlupf, schnelle Montage
  • Einschlagzapfen: Schützt das Gewinde – für zeitsparende Demontage und Wiederverwendung

Einsatzbereiche

Der fischer FBN II aus galvanisch verzinktem Stahl eignet sich optimal für Befestigungen im Innenbereich, wie z. B.:

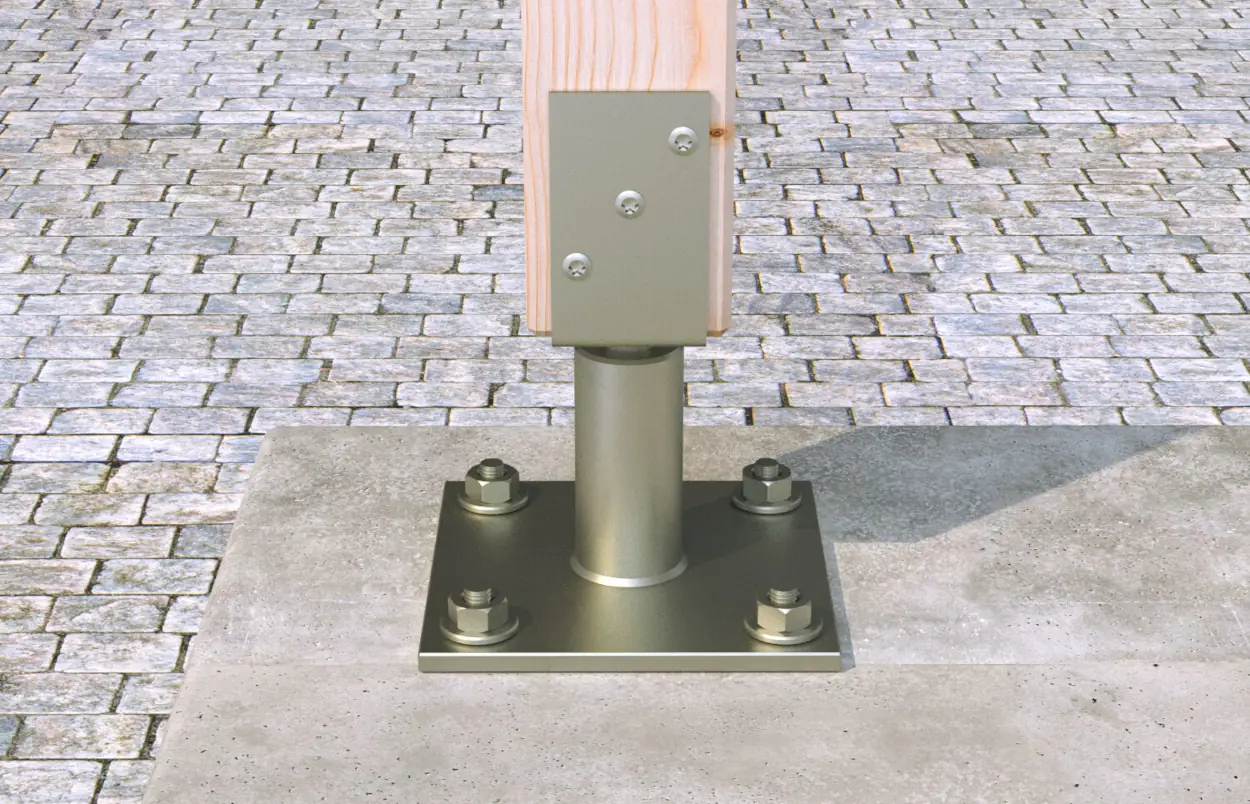

  • Geländer
  • Konsolen
  • Kabeltrassen

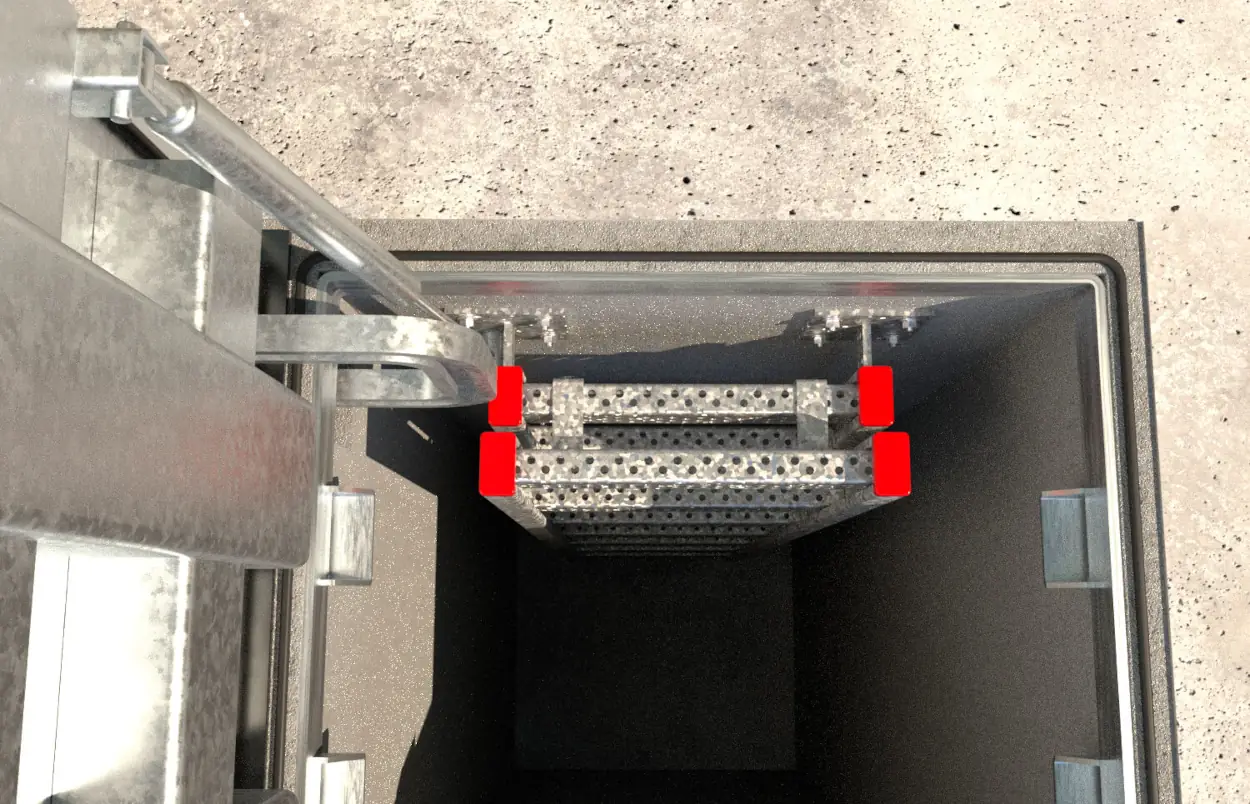

  • Stahlbauteile und Befestigungsschienen




Montageanleitung

  1. Bohrloch gemäß Zulassung herstellen
  2. Sechskantmutter in Montageposition bringen – Einschlagzapfen sollte ca. 3 mm überstehen
  3. Anker mit Hammer einschlagen
  4. Drehmoment aufbringen: Der Konus wird in den Spreizclip gezogen und verspannt sich gegen die Bohrlochwand
  5. Kopfprägung am Anker ermöglicht einfache Sichtkontrolle der Verankerung

Für Serienmontagen empfiehlt sich der Einsatz des Bolzenanker-Setzwerkzeugs FABS, um die Montagegeschwindigkeit und Präzision weiter zu erhöhen.


Montage FBN II


Bildquelle: Unternehmensgruppe fischer

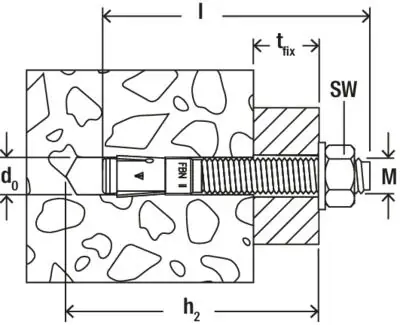

Technische Daten

Bolzenanker FBN II 16/100
ETA-Zulassung
Bohrernenndurchmesser (d0)16 mm
Min. Bohrlochtiefe bei Durchsteckmontage (h2)204 mm
Ankerlänge (l)218 mm
Max. Nutzlänge hef,stand./hef,min. (tfix)100 / 115 mm
Gewinde (ø x Länge)M16 x 164 mm
Schlüsselweite24 mm
