Abbildung kann abweichen vom Original
Highbond-Anker FHB II-A S M16 x 95/30 gvz
| Bohrernenndurchmesser | 16 mm |
| min. Verankerungstiefe | 95 mm |
| Passend dazu | Patrone FHB II-P/-PF |
| Werkstoff | Stahl galv. verzinkt |
| Gewicht ca. | 0.218 kg |
| Artikel-Nr.: | REY-088579001051609030 |
Qualitätsmerkmale
- Hersteller Art-Nr. 97281
127,84 € (10 Stk / VE)
12.78 € / Stück
12.78 € / Stück
( exkl. MwSt |
+ Versandkosten
Lieferzeit:
z.Zt. ab Lager lieferbar
Zwischenverkauf vorbehalten!
Zwischenverkauf vorbehalten!
| Bild | Typ | Bohrernenndurchmesser | min. Verankerungstiefe | Passend dazu | Werkstoff | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|
Beschreibung: Fischer Highbond-Anker FHB II-A S M16 x 95/30 gvz
Die fischer Highbond-Ankerstange FHB II-A S kombiniert maximale Tragfähigkeit mit einem besonders geringen Montageaufwand. Als Teil des fischer Highbond-Systems FHB II bietet sie hohe Sicherheit bei der Befestigung von Geländern, Maschinen oder Stahlkonstruktionen im gerissenen Beton – ideal für wirtschaftliche Befestigungen im Innenbereich.
Vorteile der FHB II-A S Ankerstange
- Reduzierte Verankerungstiefe: Geringerer Bohr- und Montageaufwand spart Zeit und Energie
- Kombinierbar mit Mörtelpatrone: Keine Bohrlochreinigung nötig – ideal für schnelle Einzelanwendungen
- Bohrdurchmesser = Gewindedurchmesser: Erlaubt direkte Durchsteckmontage ohne Spezialwerkzeug
- Optimiert für kleine Rand- und Achsabstände: Auch für dünne Betonbauteile geeignet
- Flexible Verarbeitung: Zugelassen für Verwendung mit Injektionsmörtel FIS HB oder Mörtelpatronen FHB II-P / PF
Anwendungsbereiche
Die FHB II-A S eignet sich perfekt für zahlreiche Innenanwendungen in gerissenem Beton:
- Geländer und Handläufe
- Stahlkonstruktionen
- Maschinenfundamente
- Konsolen und Träger
Montageanleitung
Die FHB II-A S ist für die Vorsteck- und Durchsteckmontage zugelassen. Durch den identischen Bohr- und Gewindedurchmesser ist die Anwendung besonders effizient.
Montage mit Mörtelpatrone:
- Bohrloch erstellen – Reinigung entfällt bei FHB II-P / PF
- Patrone einsetzen
- Ankerstange drehend-schlagend mit Bohrhammer und Setzwerkzeug RA-SDS einbringen
- Patrone wird zerstört, der Mörtel aktiviert und vermischt
Montage mit Injektionsmörtel:
- Bohrloch bohren und reinigen
- FIS HB Mörtel mit Statikmischer blasenfrei einfüllen
- Ankerstange vollflächig eindrücken
- Beim Anziehen der Sechskantmutter wird der Konus in die Mörtelschale gezogen – für kraftkontrolliertes Verspreizen
Vorsteckmontage in Beton mit Injektionsmörtel FIS HB
1
2
3
4
5
6
7
8
9
Montage in Beton mit Patrone FHB II-P / -PF
1
2
3
4
5
Bildquelle: Unternehmensgruppe fischer
Video zum fischer Bolzenanker FAZ II Plus
Anwendungsbereiche
Geeignet für:- Fassaden
- Treppen
- Stahlkonsolen
- Masten
- Rammschutz
- Stahlbaukonstruktionen
- Holzbaukonstruktionen
- Durchsteckmontage
Baustoffe
Zugelassen für:- Beton C20/25 bis C50/60, gerissen und ungerissen
- Beton C12/15
Zulassungen
- ETA-05/0164
- ETA-21/0948
- DoP No. 0282
- DoP No. 0293
- DoP No. 0327
- (2103/12/12) - CM

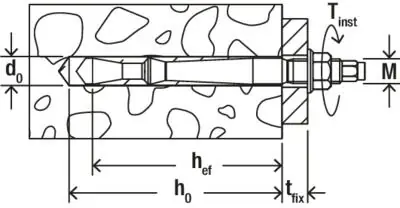

Abmessungen
| Highbond-Anker FHB II-A S | M16 x 95/30 gvz |
|---|---|
| ETA-Zulassung | ✔ |
| Bohrernenndurchmesser (d0) | 16 mm |
| Bohrlochtiefe (h0) | 110 mm |
| Verankerungstiefe (hef) | 95 mm |
| Max. Dicke des Anbauteils (tfix) | 30 mm |
| Gewinde (M) | M16 |
| Schlüsselweite | 24 mm |
| Skalenteile Mörtel | 8 |
