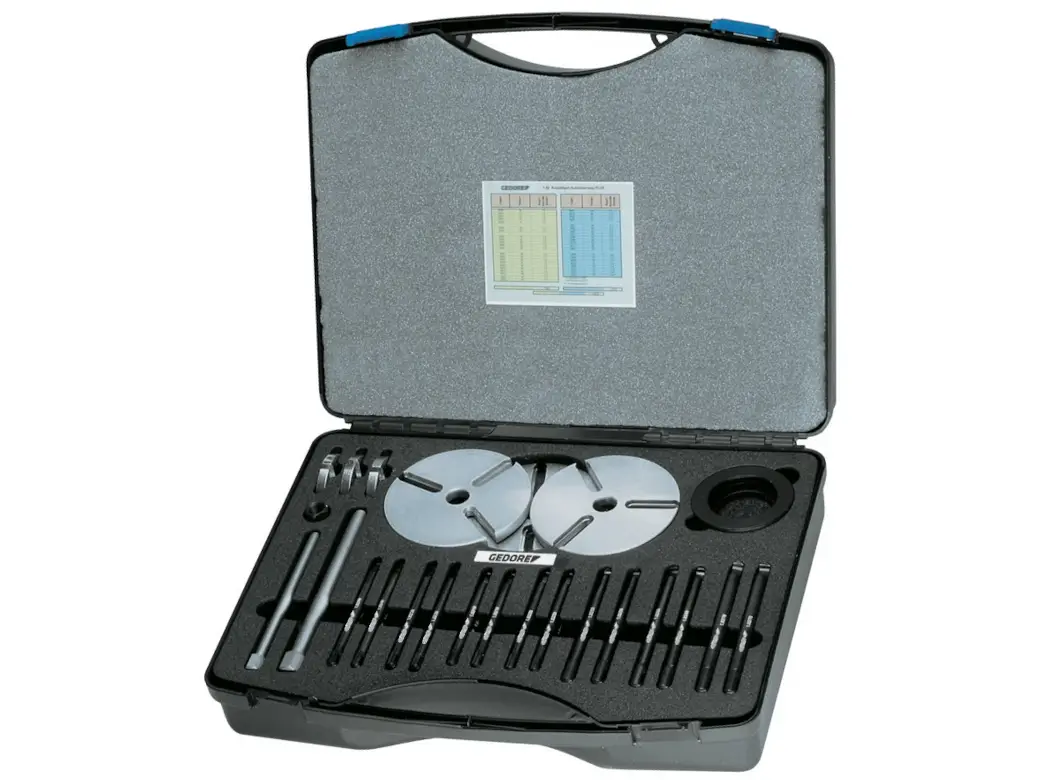

Kugellagerabzieher-Satz (1.92) 1.92/1

Hinweise zur Anwendung

Die Lösung für Kugellager, die auf einer Welle oder in einem Gehäuse sitzen und somit weder von innen noch von außen abgezogen werden können.

• Abziehen ohne Aufbohren des Kugellagers! Daher keine Gefahr von Spänen in Maschinen.
• Aufgrund unterschiedlicher Bauweisen der Kugellager je nach Hersteller kann die aufgeführte Tabelle nur als Orientierungshilfe bei der Auswahl der Haken und Köpfe dienen.
• Die in den Tabellen vorgeschlagenen Abzughaken können nicht verbindlich sein sondern sind nur eine Empfehlung auf Grundlage von namhaften Kugellagerherstellern.

6 Kugeln

7 Kugeln

• Das „Innenleben“ (Käfig, Durchmesser der Wälzkörper und deren Anzahl) eines Lager ist nicht genormt.
• Passt ein Haken nicht, so ist der nächstgrößte / kleinere Haken zu wählen.

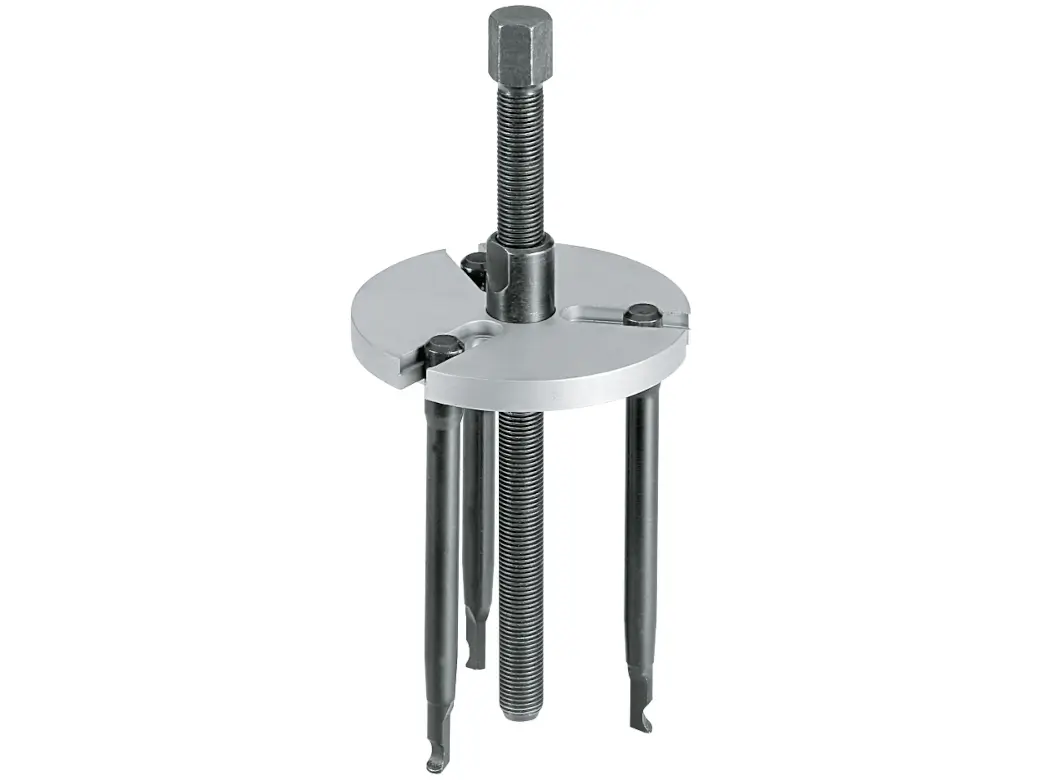

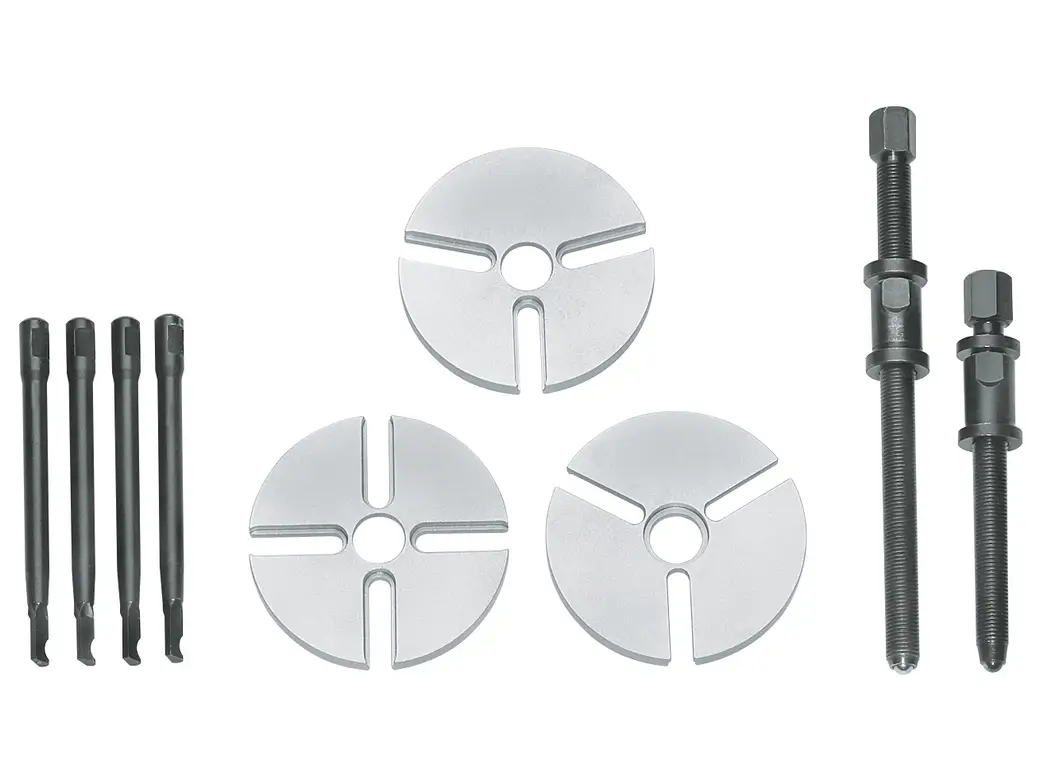

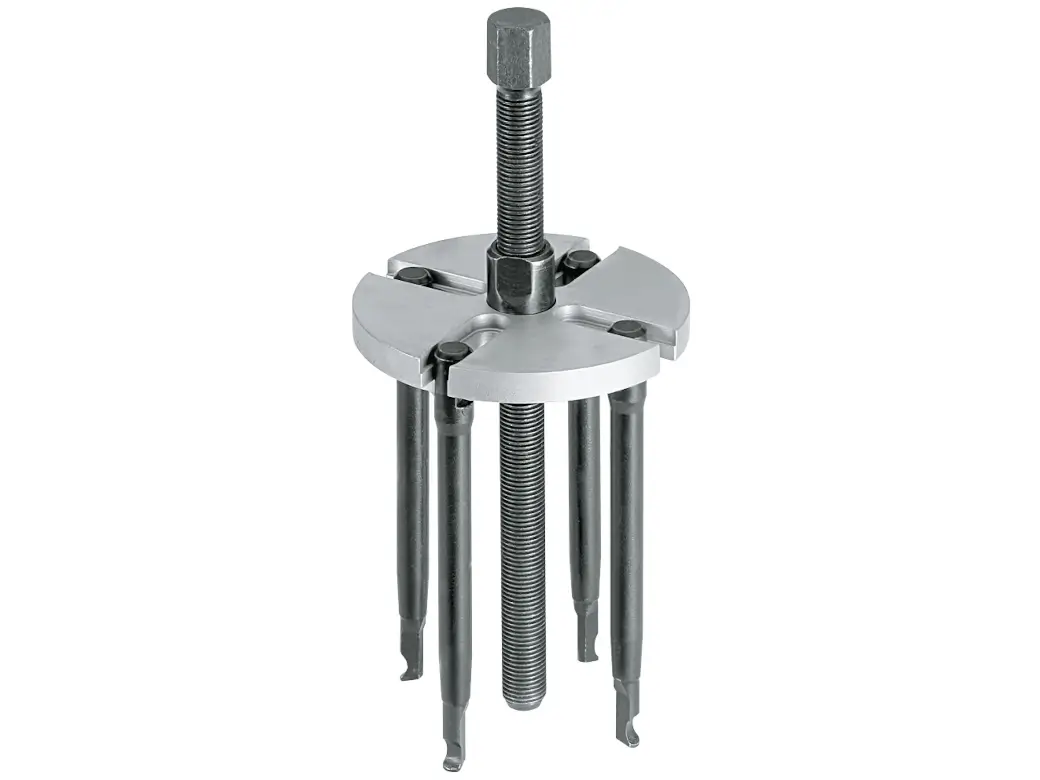

• Die Teilung des Kopfes richtet sich nach der Anzahl der Wälzkörper.
• Das bedeutet für die Praxis, dass ein Abzugshaken in das Lager 6403 des Herstellers X passt, bei dem gleichen Lager 6403 des Herstellers Y allerdings nicht, weil Hersteller Y eine Kugel mehr als der Hersteller X verbaut.
