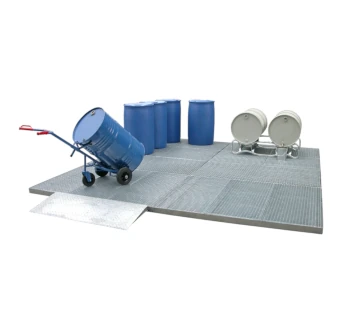

LaCont Sicherheitsbodenelemente H=123mm
Die LaCont Sicherheitsbodenelemente 123 bilden ein modular kombinierbares Auffangsystem zur Lagerung wassergefährdender und entzündbarer Flüssigkeiten. Die verzinkten Auffangwannen aus 3 mm Stahlblech mit herausnehmbaren, feuerverzinkten Gitterrosten sind in sieben Varianten mit 20 bis 210 l Auffangvolumen erhältlich.
- Modular kombinierbar: Schutzflächen passend zur Gebindeanordnung
- Sieben Varianten: 20, 40, 80, 85, 100, 160 oder 210 l Auffangvolumen
- Hohe Belastbarkeit: 450 kg Radlast und 5000 kg/m² Flächenbelastung
- Robuste Konstruktion: Auffangwannen aus 3 mm Stahlblech
- Korrosionsschutz: Verzinkte Ausführung und feuerverzinkte Gitterroste
- Gut zugänglich: Herausnehmbare Gitterroste für Kontrolle und Reinigung
- Ü-Zeichen gemäß StawaR: Auffangwanne entsprechend AwSV laut Hersteller
- Passendes Systemzubehör: Auffahrrampen, Auffahrecken, Wannenverbinder, Klemmen
Die LaCont Sicherheitsbodenelemente 123 bilden ein modular kombinierbares Auffangsystem zur Lagerung wassergefährdender und entzündbarer Flüssigkeiten. Die verzinkten Auffangwannen aus 3 mm Stahlblech mit herausnehmbaren, feuerverzinkten Gitterrosten sind in sieben Varianten mit 20 bis 210 l Auffangvolumen erhältlich.
- Modular kombinierbar: Schutzflächen passend zur Gebindeanordnung
- Sieben Varianten: 20, 40, 80, 85, 100, 160 oder 210 l Auffangvolumen
- Hohe Belastbarkeit: 450 kg Radlast und 5000 kg/m² Flächenbelastung
- Robuste Konstruktion: Auffangwannen aus 3 mm Stahlblech
- Korrosionsschutz: Verzinkte Ausführung und feuerverzinkte Gitterroste
- Gut zugänglich: Herausnehmbare Gitterroste für Kontrolle und Reinigung
- Ü-Zeichen gemäß StawaR: Auffangwanne entsprechend AwSV laut Hersteller
- Passendes Systemzubehör: Auffahrrampen, Auffahrecken, Wannenverbinder, Klemmen
Informationen: Sicherheitsbodenelemente H=123mm
Die LaCont Sicherheitsbodenelemente 123 bilden ein modular kombinierbares Auffangsystem zur Lagerung wassergefährdender und entzündbarer Flüssigkeiten. Sie verbinden Auffangwannen aus 3 mm Stahlblech mit herausnehmbaren, hochbelastbaren und feuerverzinkten Gitterrosten.
Die Gitterroste bilden die Stellfläche über dem Auffangraum und ermöglichen durch ihre Herausnehmbarkeit den Zugang zur Wanne für Kontrolle und Reinigung. Die verzinkte Ausführung schützt die Stahloberflächen vor Korrosion. Einzelsegmente können miteinander kombiniert werden, um Schutzflächen passend zur Gebindeanordnung aufzubauen.
Die Baureihe umfasst sieben Standardvarianten mit 20 bis 210 l Auffangvolumen. Passende Auffahrrampen, Auffahrecken, Wannenverbinder sowie Rand-, Kreuz- und Rampenverbinder ergänzen den Flächenaufbau.
Wesentliche Merkmale
- Modular kombinierbar für unterschiedliche Schutzflächen
- Sieben Varianten mit 20 bis 210 l Auffangvolumen
- Robuste Auffangwannen aus 3 mm Stahlblech
- Korrosionsschutz durch Verzinkung
- Herausnehmbare, feuerverzinkte Gitterroste
- 450 kg Radlast und 5000 kg/m² Flächenbelastung
- Ü-Zeichen gemäß StawaR laut Hersteller
Einsatzbereiche
Aus der vorgesehenen Lagerung und dem modularen Aufbau ergeben sich folgende praxisnahe Anwendungen bei geeigneter Werkstoffbeständigkeit und ausreichendem Rückhaltevolumen:
- Industrie und Produktion: Lagerung von Gebinden mit Betriebs- und Prozessflüssigkeiten
- Werkstatt und Instandhaltung: Bereitstellung geeigneter Flüssigkeiten über einer Auffangeinrichtung
- Lager und Logistik: Aufbau zusammenhängender Schutzflächen für unterschiedliche Gebindeanordnungen
- Leergutbereiche: Rückhaltung von Restflüssigkeiten aus gebrauchten Gebinden
Varianten und technische Daten
Die Varianten unterscheiden sich in Elementgröße, Auffangvolumen und Eigengewicht. Die angegebenen Rad- und Flächenlasten sind bei allen sieben Ausführungen gleich.
| Typ | Artikelnummer | Auffangvolumen | Radlast | Flächenbelastung | Gewicht |
|---|---|---|---|---|---|
| BS 05.05 / 123 | P25-1240-B | 20 l | 450 kg | 5000 kg/m² | 28 kg |
| BS 10.05 / 123 | P25-1241-B | 40 l | 450 kg | 5000 kg/m² | 52 kg |
| BS 20.05 / 123 | P25-1246-B | 85 l | 450 kg | 5000 kg/m² | 100 kg |
| BS 25.05 / 123 | P25-1242-B | 100 l | 450 kg | 5000 kg/m² | 125 kg |
| BS 10.10 / 123 | P25-1243-B | 80 l | 450 kg | 5000 kg/m² | 83 kg |
| BS 20.10 / 123 | P25-1244-B | 160 l | 450 kg | 5000 kg/m² | 162 kg |
| BS 25.10 / 123 | P25-1245-B | 210 l | 450 kg | 5000 kg/m² | 201 kg |
Sicherheitsaspekte und Regelwerke
LaCont nennt eine Auffangwanne entsprechend AwSV mit Ü-Zeichen gemäß Stahlwannenrichtlinie StawaR. Die unter MVV TB C 2.15.12 geführte Richtlinie beschreibt Anforderungen an flüssigkeitsundurchlässige Stahlauffangwannen bis 1000 l Auffangvolumen und höchstens 10 m² Grundfläche je Einzelwanne.
Die Werkstoffbeständigkeit muss gegenüber der konkreten Flüssigkeit gegeben sein. Verzinkte Wannen sind nach StawaR unter anderem für Säuren sowie Natron- und Kalilauge ausgeschlossen. Fahrzeuglasten, beispielsweise durch Gabelstapler, gehören nicht zum Anwendungsbereich der Richtlinie.
Radlast und Flächenbelastung sind getrennt zu beachten. Die Auffahrteile sind mit 500 kg Radlast angegeben; für die Bodenelemente gilt weiterhin die niedrigere Grenze von 450 kg Radlast.
Hinweise zur Zusammenstellung
- Elementauswahl: Schutzfläche und Auffangvolumen auf Gebinde und Lageraufgabe abstimmen
- Verbindungen: Passende Wannenverbinder sowie Rand- und Kreuzklemmen berücksichtigen
- Zufahrten: Auffahrrampen und Auffahrecken der 123er-Baureihe auswählen
- Rampenübergänge: Den zugehörigen Rampenverbinder RV 123 bei entsprechender Anordnung einsetzen
- Kontrolle und Reinigung: Den Auffangraum über die herausnehmbaren Gitterroste zugänglich halten
Passende Artikel/Zubehör
| Zubehör | Typ | Artikelnummer | Radlast | Gewicht | Besonderheit |
|---|---|---|---|---|---|
| Auffahrrampe | AF 05 / 123 | P25-1260-B | 500 kg | 41 kg | — |
| Auffahrrampe | AF 10 / 123 | P25-1261-B | 500 kg | 69 kg | — |
| Auffahrrampe | AF 20 / 123 | P25-1262-B | 500 kg | 141 kg | — |
| Auffahrrampe | AF 25 / 123 | P25-1263-C | 500 kg | 175 kg | Lieferung 2-teilig |
| Auffahrecke | AE 123 | P25-1264-B | 500 kg | 39 kg | Eckübergang |
| Zubehör | Typ | Artikelnummer |
|---|---|---|
| Wannenverbinder | VB 047 | P25-1250-B |
| Wannenverbinder | VB 097 | P25-1251-B |
| Wannenverbinder | VB 20 | P25-1252-B |
| Wannenverbinder | VB 25 | P25-1253-B |
| Randklemme | RK 123 | P25-1254-B |
| Kreuzklemme | KK 123 | P25-1255-B |
| Rampenverbinder | RV 123 | P25-1256-B |
Als Aufbaubeispiel zeigt der Hersteller das BS 20.10 / 123 mit zwei Auffahrrampen AF 10 / 123 und einem Rampenverbinder RV 123.
