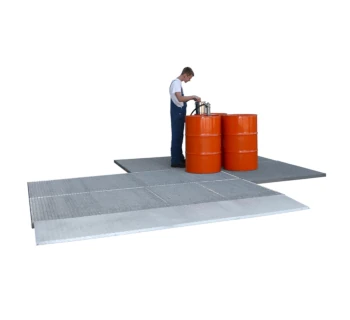

LaCont Sicherheitsbodenelemente H=55mm

Die LaCont Sicherheitsbodenelemente 55 bilden ein modular kombinierbares Auffangsystem aus verzinktem Stahl für Lager- und Arbeitsbereiche, in denen mit wassergefährdenden oder entzündbaren Flüssigkeiten umgegangen wird. Sie dienen der Rückhaltung austretender Flüssigkeiten beim Lagern, Umfüllen, Umschlagen und Transportieren von Gebinden.

Jedes Element besteht aus einer Auffangwanne aus 3 mm Stahlblech mit herausnehmbaren, hochbelastbaren und feuerverzinkten Gitterrosten. Die Gitterroste bilden die nutzbare Stell- und Verkehrsfläche über dem Auffangraum. Ihre Herausnehmbarkeit erleichtert den Zugang zur Wanne für Kontrolle und Reinigung. Die Verzinkung schützt die Stahloberflächen vor Korrosion.

Die Einzelsegmente lassen sich untereinander kombinieren. Dadurch können zusammenhängende Schutzflächen aus mehreren Elementen aufgebaut und auf die jeweilige Lager- oder Transportaufgabe abgestimmt werden. Zwischen benachbarten Elementen ist der vom Hersteller angegebene Abstand von 40 mm einzuhalten. Passende Wannenverbinder, Rand- und Kreuzklemmen sowie Auffahrrampen und Auffahrecken ergänzen das System.

Die Standardausführung ist mit Handhubwagen befahrbar. Für alle vier Varianten sind eine Radlast von 450 kg und eine Flächenbelastung von 5000 kg/m² angegeben. Ausführungen für die Befahrung mit Staplern oder LKW bietet LaCont auf Anfrage an.

Einsatzbereiche

• Leergutlager: Rückhaltung von Restflüssigkeiten aus gebrauchten, noch mit Gefahrstoffresten behafteten Gebinden.
• Lager und Logistik: Auslegung von Transportwegen, auf denen Gebinde mit Handhubwagen bewegt werden und Leckagen aufgefangen werden sollen.
• Produktion und Werkstatt: Spritz- und Leckageschutz in Bereichen, in denen geeignete Betriebs- oder Prozessflüssigkeiten umgefüllt und umgeschlagen werden.
• Energieversorgung und Instandhaltung: Einsatz bei der vom Hersteller genannten Revision von Transformatoren, sofern die Werkstoffbeständigkeit gegenüber den betreffenden Flüssigkeiten gegeben ist.

Technischer Aufbau und Bedienerfreundlichkeit

• Stahlblechkonstruktion: Die Auffangwanne besteht aus 3 mm Stahlblech.
• Verzinkte Ausführung: Die Bodenelemente besitzen einen Korrosionsschutz durch Verzinkung.
• Herausnehmbare Gitterroste: Die feuerverzinkten Auflagen ermöglichen den Zugang zum darunterliegenden Auffangraum.
• Modularer Flächenaufbau: Unterschiedliche Einzelsegmente können miteinander kombiniert werden.
• Passende Auffahrteile: Rampen und Auffahrecken ermöglichen den Übergang auf die erhöhte Gitterrostfläche.
• Weitere Größen: Zusätzliche Größen sind laut Hersteller auf Anfrage erhältlich.

Varianten und technische Daten

Die vier 55er-Varianten unterscheiden sich in Elementgröße, Auffangvolumen und Eigengewicht. Die angegebenen Rad- und Flächenlasten sind bei allen Varianten gleich. Für die Auswahl sind sowohl die benötigte Schutzfläche als auch das erforderliche Rückhaltevolumen maßgebend.

Sicherheitsaspekte und Regelwerke

LaCont bezeichnet die Auffangwannen als Ausführung entsprechend AwSV mit Ü-Zeichen gemäß Stahlwannenrichtlinie StawaR. Der Hersteller nennt die Eignung für wassergefährdende und entzündbare Stoffe. Die konkrete Flüssigkeit muss mit dem verzinkten Wannenwerkstoff verträglich sein.

Die StawaR, geführt unter MVV TB C 2.15.12, beschreibt Anforderungen an flüssigkeitsundurchlässige Stahlauffangwannen bis 1000 l Auffangvolumen und höchstens 10 m² Grundfläche je Einzelwanne. Das Ü-Zeichen dient dem Nachweis der Übereinstimmung mit den maßgebenden technischen Anforderungen.

Werkstoffbeständigkeit: Die StawaR schließt für verzinkte Auffangwannen unter anderem organische und anorganische Säuren, Natron- und Kalilauge sowie weitere ausdrücklich aufgeführte Stoffgruppen aus. Die Verzinkung ist deshalb kein Nachweis einer universellen Chemikalienbeständigkeit.

Befahrbarkeit: Fahrzeuglasten, beispielsweise durch Gabelstapler, gehören nicht zum Anwendungsbereich der StawaR. Für Stapler- oder LKW-Verkehr ist daher die vom Hersteller angebotene Ausführung gesondert abzustimmen. Radlast und Flächenbelastung sind unterschiedliche Belastungsgrenzen und müssen beide eingehalten werden.

Hinweise zur Zusammenstellung und Aufstellung

• Elementanordnung planen: Die Schutzfläche aus passenden Einzelsegmenten zusammenstellen und zwischen den Elementen jeweils 40 mm Abstand berücksichtigen.
• Verbindungsstellen ausstatten: Die im Herstellerprogramm vorgesehenen Wannenverbinder sowie Rand- und Kreuzklemmen passend zur Anordnung auswählen.
• Zufahrten berücksichtigen: Auffahrrampen an den vorgesehenen Zufahrtsseiten und Auffahrecken für entsprechende Eckübergänge einplanen.
• Belastungen prüfen: Tatsächliche Radlasten des beladenen Handhubwagens und die Flächenbelastung mit den Herstellerwerten abgleichen.
• Auffangraum kontrollierbar halten: Die herausnehmbaren Gitterroste für den Zugang zur Wanne nutzen.

Passende Artikel/Zubehör

Das unmittelbar zugehörige LaCont Systemzubehör umfasst Auffahrrampen, eine Auffahrecke, Wannenverbinder sowie Rand- und Kreuzklemmen. Die nachfolgenden Ausführungen sind im Herstellerkatalog für die Sicherheitsbodenelemente 55 aufgeführt.

Weitere LaCont Lösungen für abweichende Flächenanforderungen

Für mobile Umfüll-, Abfüll- oder Betankungsflächen bietet LaCont ein eigenständiges Flächenschutz-Modulsystem an. Dieses ist laut Hersteller für Fahrzeuge bis zu einer Radlast von 3 Tonnen ausgelegt. Für unregelmäßige Lagerflächen, hohe Rückhaltevolumen, Löschwasserrückhaltung oder Flächen mit Pumpensumpf nennt LaCont außerdem Raumauskleidungen und Flächenschutzsysteme aus Stahl. Diese sind eigenständige Lösungen für entsprechend abweichende Anforderungen.
