Palettenregal mit Auffangwanne

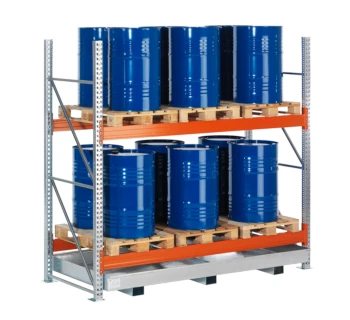

LaCont Palettenregal mit Auffangwanne

Die LaCont Gefahrstoff-Palettenregale G-PR ermöglichen die Lagerung von Fassware auf Euro- oder Chemiepaletten über einer feuerverzinkten Stahlauffangwanne. Kombinierbare Grund- und Anbaufelder sowie höhenverstellbare Lagerebenen ermöglichen eine flexible, nachträglich erweiterbare Lagergestaltung.

2 oder 3 Lagerebenen für platzsparende Fasslagerung
360 l oder 660 l Auffangvolumen, abhängig vom Modell
Auffangwanne aus 3 mm Stahlblech, feuerverzinkt
Höhenverstellung im 50 mm-Raster für angepasste Ladehöhen
Verzinkte Stützrahmen und kunststoffbeschichtete Traversen
RAL-RG 614/2 für Palettenregale; Ü-Zeichen gemäß StawaR für die Auffangwanne
Optionale Gitterrostebenen für Gebinde ohne Palette
Durchschubsicherungen und Rammschutzecken als passendes Zubehör

12 Artikel → Palettenregal mit Auffangwanne

Palettenregal mit Auffangwanne

Anzahl Ebenen
Regaltyp
max. Anzahl Fässer
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Palettenregal mit Auffangwanne

Anzahl Ebenen
Regaltyp
max. Anzahl Fässer
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

2 oder 3 Lagerebenen für platzsparende Fasslagerung
360 l oder 660 l Auffangvolumen, abhängig vom Modell
Auffangwanne aus 3 mm Stahlblech, feuerverzinkt
Höhenverstellung im 50 mm-Raster für angepasste Ladehöhen
Verzinkte Stützrahmen und kunststoffbeschichtete Traversen
RAL-RG 614/2 für Palettenregale; Ü-Zeichen gemäß StawaR für die Auffangwanne
Optionale Gitterrostebenen für Gebinde ohne Palette
Durchschubsicherungen und Rammschutzecken als passendes Zubehör

Informationen: Palettenregal mit Auffangwanne

Die LaCont G-PR verbinden ein Palettenregal mit einer feuerverzinkten Regal-Bodenwanne zur Lagerung von Gefahrstoffen als Fassware auf Euro- oder Chemiepaletten. Je nach Ausführung stehen zwei oder drei Lagerebenen zur Verfügung. Die Auffangwanne unter dem Regal hält austretende wassergefährdende Flüssigkeiten zurück.

Das System besteht aus Grundfeldern und Anbaufeldern und lässt sich nachträglich erweitern. Unterschiedliche Feldweiten ermöglichen eine Anpassung an Lagerraum und Palettenbelegung. Die Artikel R23-3510-E und R23-3511-E gehören zum G-PR 2.18/360: Grundfeld beziehungsweise Anbaufeld mit zwei Lagerebenen und 360 l Auffangvolumen.

Verzinkte Stützrahmen und kunststoffbeschichtete Längstraversen in RAL 2001, rotorange bilden die Tragkonstruktion. Die Ebenen sind im 50 mm-Raster höhenverstellbar und lassen sich dadurch auf die benötigten Ladehöhen abstimmen. Mit zusätzlichen Gitterrostebenen können auch Gebinde ohne Palette gelagert werden.

Einsatzbereiche

Industrie und Produktion: Palettierte Fassware als Betriebs- und Prozessstoffvorrat bereitstellen.
Werkstatt und Instandhaltung: Geeignete Betriebsflüssigkeiten in größeren Fassbeständen bevorraten.
Lager und Logistik: Euro- und Chemiepaletten mit Fassgebinden auf mehreren Ebenen organisieren.
Gemischte Gebindelagerung: Mit passenden Gitterrostebenen zusätzliche Lagerplätze für Gebinde ohne Palette schaffen.

Die konkrete Stoffauswahl setzt geeignete Lagerbedingungen und nachgewiesene Werkstoffbeständigkeit voraus.

Technische Grundausstattung

Merkmal	Ausführung
Marke / Baureihe	LaCont / G-PR
Lagergut	Gefahrstoffe als Fassware auf Euro- oder Chemiepaletten
Regalsystem	Grundfelder und Anbaufelder; nachträglich erweiterbar
Lagerebenen	2 oder 3, abhängig vom Typ
Ständer	Kaltverformte Profile; bauseits mit der Ausfachung zu verschrauben
Stützrahmen	Verzinkt
Längstraversen	Kunststoffbeschichtet, RAL 2001 rotorange
Ebenenverstellung	Höhenverstellbar im 50 mm-Raster
Regal-Bodenwanne	3 mm Stahlblech, feuerverzinkt
Auffangvolumen	360 l oder 660 l, abhängig vom Typ
Bodenfreiheit der Wanne	100 mm
Gütekennzeichnung des Regals	Herstellerangabe: RAL-RG 614/2 für Palettenregale
Kennzeichnung der Auffangwanne	Herstellerangabe: entsprechend AwSV, Ü-Zeichen gemäß StawaR
Optionale Gitterrostebenen	Ermöglichen die Lagerung von Gebinden ohne Palette

Varianten mit zwei Lagerebenen

Merkmal	G-PR 2.18/360	G-PR 2.22/360	G-PR 2.27/360
Lagerebenen	2	2	2
200-l-Fässer auf Europaletten	8	8	12
200-l-Fässer auf Chemiepaletten	8	8	16
Fachlast	2160 kg	2250 kg	3370 kg
Maximale Feldlast	4320 kg	4500 kg	6740 kg
Auffangvolumen	360 l	360 l	360 l
Grundfeld	R23-3510-E	R23-3512-E	R23-3514-D
Anbaufeld	R23-3511-E	R23-3513-E	R23-3515-D

Varianten mit drei Lagerebenen

Merkmal	G-PR 3.18/360	G-PR 3.22/360	G-PR 3.27/660
Lagerebenen	3	3	3
200-l-Fässer auf Europaletten	12	12	18
200-l-Fässer auf Chemiepaletten	12	12	24
Fachlast	2160 kg	2190 kg	2350 kg
Maximale Feldlast	6480 kg	6570 kg	7050 kg
Auffangvolumen	360 l	360 l	660 l
Grundfeld	R23-3516-E	R23-3518-E	R23-3508-D
Anbaufeld	R23-3517-E	R23-3519-E	R23-3509-D

Die angegebenen Fasskapazitäten sind alternative Belegungen für Euro- beziehungsweise Chemiepaletten. Fachlast und Feldlast sind zusätzlich einzuhalten. LaCont nennt bei Kombination mehrerer Regalfelder eine mögliche Lasterhöhung von mehr als 20 %; diese ist für die konkrete Regalkonfiguration mit dem Hersteller abzustimmen.

Montage und Nutzung

Rahmenmontage: Kaltverformte Ständerprofile bauseits mit der Ausfachung verschrauben.
Ebeneneinteilung: Lagerebenen im 50 mm-Raster auf die benötigten Ladehöhen abstimmen.
Erweiterung: Passende Anbaufelder und unterschiedliche Feldweiten entsprechend der Anlagenplanung kombinieren.
Beladung: Fassinhalt, Gebindeeigengewicht und Palettengewicht bei der Prüfung der zulässigen Fach- und Feldlast berücksichtigen.
Gebinde ohne Palette: Dafür vorgesehene Gitterrostebenen ergänzen.

Sicherheitsaspekte und Regelwerke

Regelwerk / Aspekt	Einordnung und Bedeutung im Einsatz
RAL-RG 614/2	Güte- und Prüfbestimmungen für Palettenregale. Das von LaCont genannte Gütezeichen betrifft die Regaltechnik und deren Gütesicherung.
StawaR / Ü-Zeichen	Die Stahlwannenrichtlinie regelt Auffangwannen aus Stahl bis 1000 l Auffangvolumen. Das vom Hersteller angegebene Ü-Zeichen betrifft die Auffangwanne.
AwSV § 31	Für Fass- und Gebindelager bis 100 m³ Anlagenvolumen sind mindestens 10 % des maßgebenden Anlagenvolumens, jedoch mindestens der Inhalt des größten Behältnisses zurückzuhalten. Lagerbestand und Anlagenabgrenzung sind bei Erweiterungen erneut zu prüfen.
TRGS 510	Gilt für die Lagerung von Gefahrstoffen in ortsbeweglichen Behältern. Stoffeigenschaften, Lagermengen und Zusammenlagerung bestimmen die erforderlichen Schutzmaßnahmen; bei entzündbaren Flüssigkeiten sind Brand- und Explosionsschutz zu berücksichtigen.
Medienbeständigkeit	Die Beständigkeit der verzinkten Stahlwanne gegenüber den gelagerten Flüssigkeiten muss nachgewiesen sein.
Fachlast und Feldlast	Die zulässige Last einer einzelnen Lagerebene und die maximale Gesamtlast des Regalfeldes müssen gleichzeitig eingehalten werden.

Passende Artikel/Zubehör

LaCont Zubehör	G-PR 2.18 / 3.18	G-PR 2.22 / 3.22	G-PR 2.27 / 3.27	Verwendung
Durchschubsicherung	R23-3120-E	R23-3121-E	R23-3122-D	Für eine Lagerebene; begrenzt das Durchschieben der Ladeeinheit.
Gitterrostebene	R23-3100-B	R23-3101-B	R23-3102-B	Ermöglicht die Lagerung von Gebinden ohne Palette.
Rammschutzecke	R23-3110-D	R23-3110-D	R23-3110-D	Ergänzender Schutz gegen Anfahren im Regalbereich.
